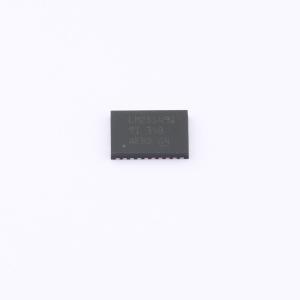

LM25149QRGYRQ1

降压型 3.5V~42V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: LM25149-Q1 是一款 42V 的超低 IQ 同步降压 DC/DC 控制器,适用于高电流、单输出应用。该控制器采用峰值电流模式控制,具有快速瞬态响应和优秀的负载和线路调节性能。它还集成了两个 EMI 减轻机制:主动 EMI 滤波器和双随机扩展频谱 (DRSS)。该设备可在 3.5V 至 42V 的宽输入电压范围内工作,最大结温为 150°C。具有 AEC-Q100 认证,适用于汽车应用。
品牌名称: TI(德州仪器)
商品型号: LM25149QRGYRQ1
商品编号: C7471963

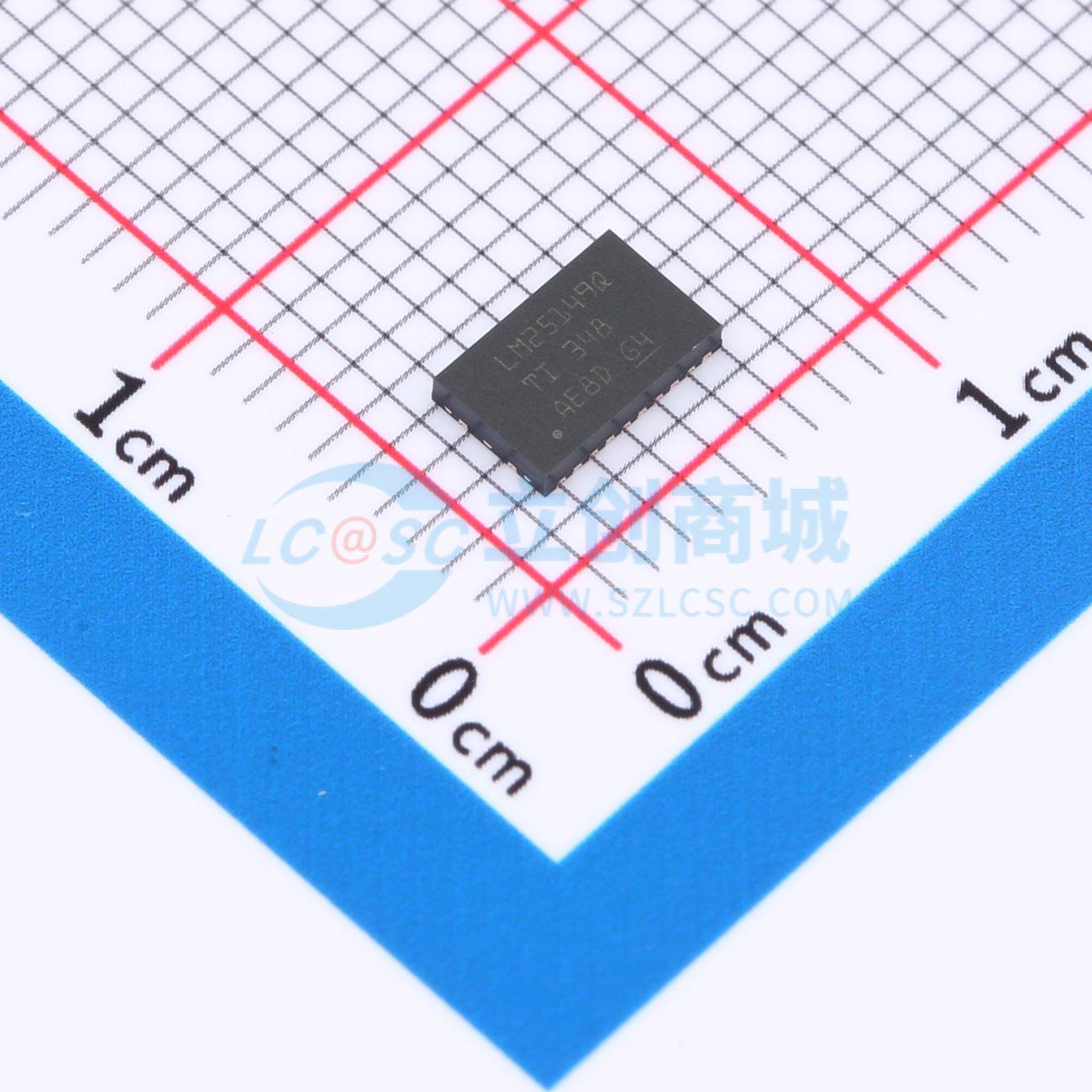

商品封装: VQFN-24(3.5x5.5)
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

LM25149-Q1是一款42V、超低IQ同步降压DC/DC控制器，适用于大电流单输出应用。该控制器采用峰值电流模式控制架构，便于进行环路补偿，具有快速瞬态响应以及出色的负载和线性调整率。LM25149-Q1可设置为双相模式，在大电流应用中实现精确的均流。该器件的输入电压（VIN）低至3.5V，必要时可实现接近100%的占空比。 LM25149-Q1具备两项独特的EMI降低特性：有源EMI滤波器和双随机扩频（DRSS）。有源EMI滤波器可感应直流输入总线上的任何噪声或纹波电压，并注入反相抵消信号以减少干扰。DRSS结合低频三角调制和高频随机调制，分别降低低频和高频频段的EMI。这种混合技术符合行业标准EMC测试中规定的多分辨率带宽（RBW）设置。 LM25149-Q1的其他特性包括最高150℃的结温工作温度、用户可选的二极管仿真功能（用于在轻载条件下降低电流消耗）、用于故障报告和输出监控的漏极开路电源正常标志、精密使能输入、向预偏置负载单调启动、集成的VCC偏置电源稳压器和自举二极管、内部3ms软启动时间以及带自动恢复功能的热关断保护。 LM25149-Q1控制器采用3.5mm×5.5mm热增强型24引脚VQFN封装，引脚具有可焊侧翼，便于在制造过程中进行光学检测。

商品特性

符合AEC-Q100汽车应用标准
器件温度等级1：环境工作温度范围为-40℃至+125℃
提供功能安全相关文档，有助于功能安全系统设计
集成两种EMI抑制机制：有源EMI滤波器，可增强低频段的EMI性能；可选双随机扩频（DRSS），可增强全频段（低频和高频）的EMI性能
平均降低EMI 25dBuV
使外部差模输入滤波器尺寸减小50%，降低系统成本
多功能同步降压DC/DC控制器
宽输入电压范围：3.5V至42V
精度为1%的固定3.3V、5V、12V输出，或0.8V至36V可调输出
最高结温150℃
关断模式电流：2.3μA
空载睡眠电流：9.5μA
最多可堆叠两相
开关频率范围为100kHz至2.2MHz
具备同步输入和同步输出功能
具备强大的固有保护特性
内部打嗝模式过流保护
使能和电源正常指示功能
VCC、VDDA和栅极驱动欠压锁定（UVLO）保护
带迟滞功能的热关断保护
可使用WEBENCH电源设计工具基于LM25149-Q1进行定制设计

应用领域

汽车电子系统
信息娱乐系统、仪表盘、ADAS
车身电子系统
高压电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~42V
	输出电压	800mV~36V
	输出电流	-
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	9.5uA
	开关管(内置/外置)	外置
	输出类型	可调
