温馨提醒：图片仅供参考，商品以实物为准

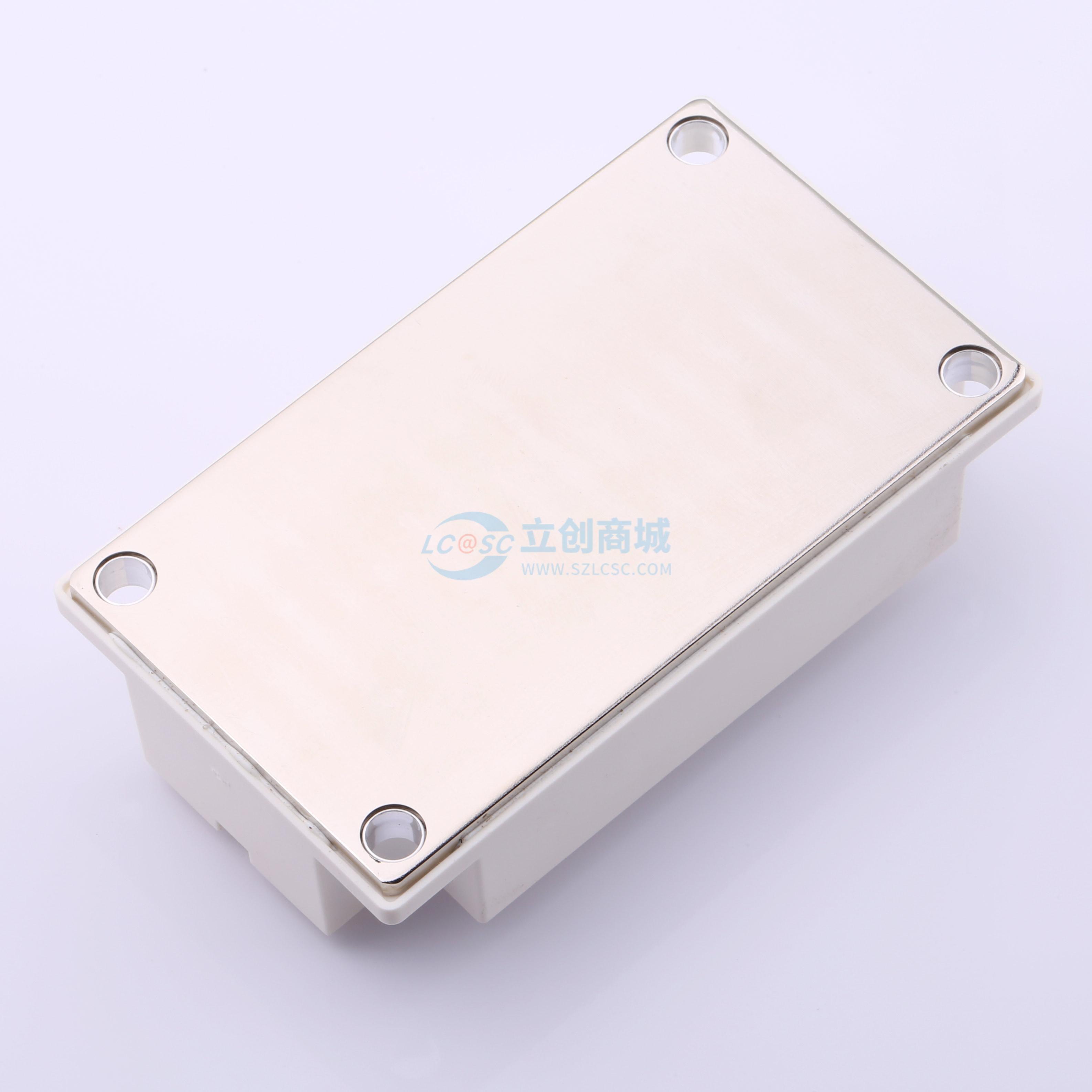

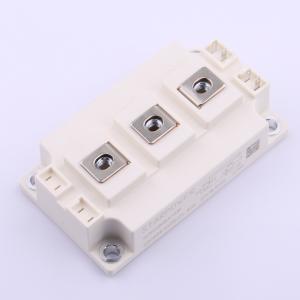

GD200HFX120C2S_B36
4件套 配3个螺丝 1200V/200A，双管一体IGBT模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IGBT功率模块具备极低的导通损耗和出色的短路耐受能力。它们专为通用逆变器和不间断电源（UPS）等应用而设计。
- 品牌名称
- Starpower(嘉兴斯达)
- 商品型号
- GD200HFX120C2S_B36
- 商品编号
- C7471642
- 商品封装
- 螺栓安装
- 包装方式
- 托盘
- 商品毛重
- 309克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 297A | |
| 耗散功率(Pd) | 937W | |
| 正向脉冲电流(Ifm) | 400A | |
| 集射极饱和电压(VCE(sat)) | 2.2V@200A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@5.0mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 18.6nF | |
| 开启延迟时间(Td(on)) | 120ns | |
| 关断延迟时间(Td(off)) | 391ns | |
| 导通损耗(Eon) | 8.96mJ | |
| 关断损耗(Eoff) | 10.7mJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 0.52nF |
