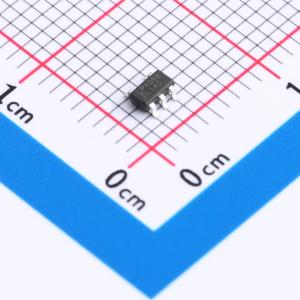

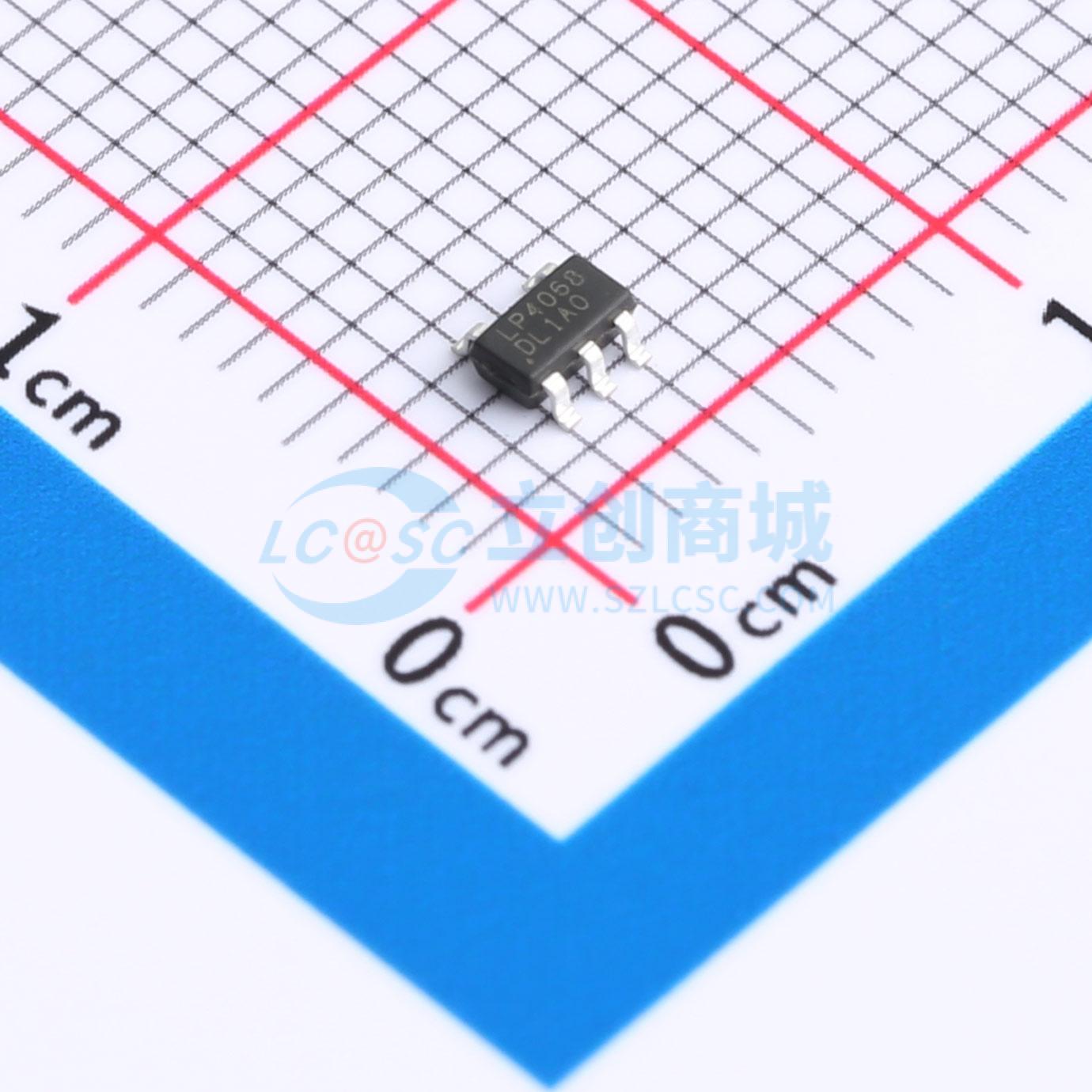

LP4068HB5F
36V/800mA独立单节线性充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP4068H 器件是一款高度先进的单节锂离子和锂聚合物电池线性充电器。由于采用小型 SOT23 - 5 封装且所需外部元件数量少，该器件非常适合便携式应用。该器件采用了包含涓流电流、恒流（CC）、恒压（CV）模式、充电终止和自动再充电功能的完整充电算法
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP4068HB5F
- 商品编号
- C7471350
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~7V | |
| 最大充电电流 | 800mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+85℃ | |
| 静态电流(Iq) | 190uA |
商品概述
LP4068H器件是一款高度先进的单节锂离子和锂聚合物电池线性充电器。由于采用小型SOT23 - 5封装且所需外部元件数量少，该器件非常适合便携式应用。 该器件采用了包含涓流电流、恒流（CC）、恒压（CV）模式、充电终止和自动再充电的完整充电算法。该器件支持高达800mA的充电电流，可通过外部电阻进行编程。该器件能够承受高达36V的输入电压，可防止充电器因意外接入高压和热插拔而损坏。该器件能够承受高达14V的电池（BAT）电压，适用于动力电池应用。在无输入电源的情况下，电池反向电流典型值仅为30nA。 该器件为电池充电提供了多种安全特性，包括输入欠压锁定（UVLO）、输入过压保护（OVP）、电池反接保护，以及当结温达到140°C时通过降低充电电流实现的热调节折返保护。LP4068H采用SOT23 - 5封装。
商品特性
- 易于使用的独立单节充电器
- 高输入电压线性充电器
- 支持最高7V的输入电压，绝对最大输入额定值为36V
- 电池最大耐受电压高达14V
- 可编程高达800mA的快速充电电流
- 涓流电流为快速充电电流的10%
- 终止电流为快速充电电流的10%
- 高度集成
- 集成反向阻断MOSFET
- 内置充电电流检测
- 内部环路补偿
- 集成充电状态指示
- 支持涓流电流模式、恒流（CC）模式、恒压（CV）模式、充电终止和自动再充电的完整充电周期
- 保护特性：输入欠压锁定（UVLO）、过压保护（OVP）、电池反接保护、热调节折返
- 符合RoHS标准且采用100%无铅（Pb）封装：SOT23 - 5
应用领域
- 无线扬声器
- 无绳电动工具
- 游戏设备
- 便携式媒体播放器
- 手持式电池供电设备
- 充电座和托架
- 移动电源
- 电子烟
