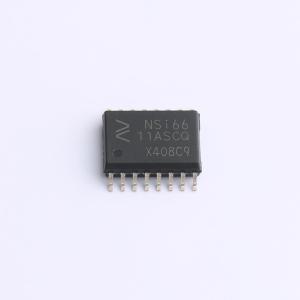

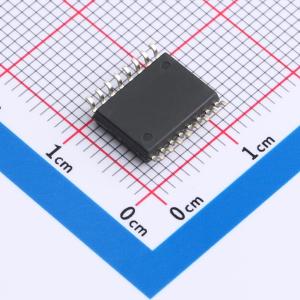

温馨提醒：图片仅供参考，商品以实物为准

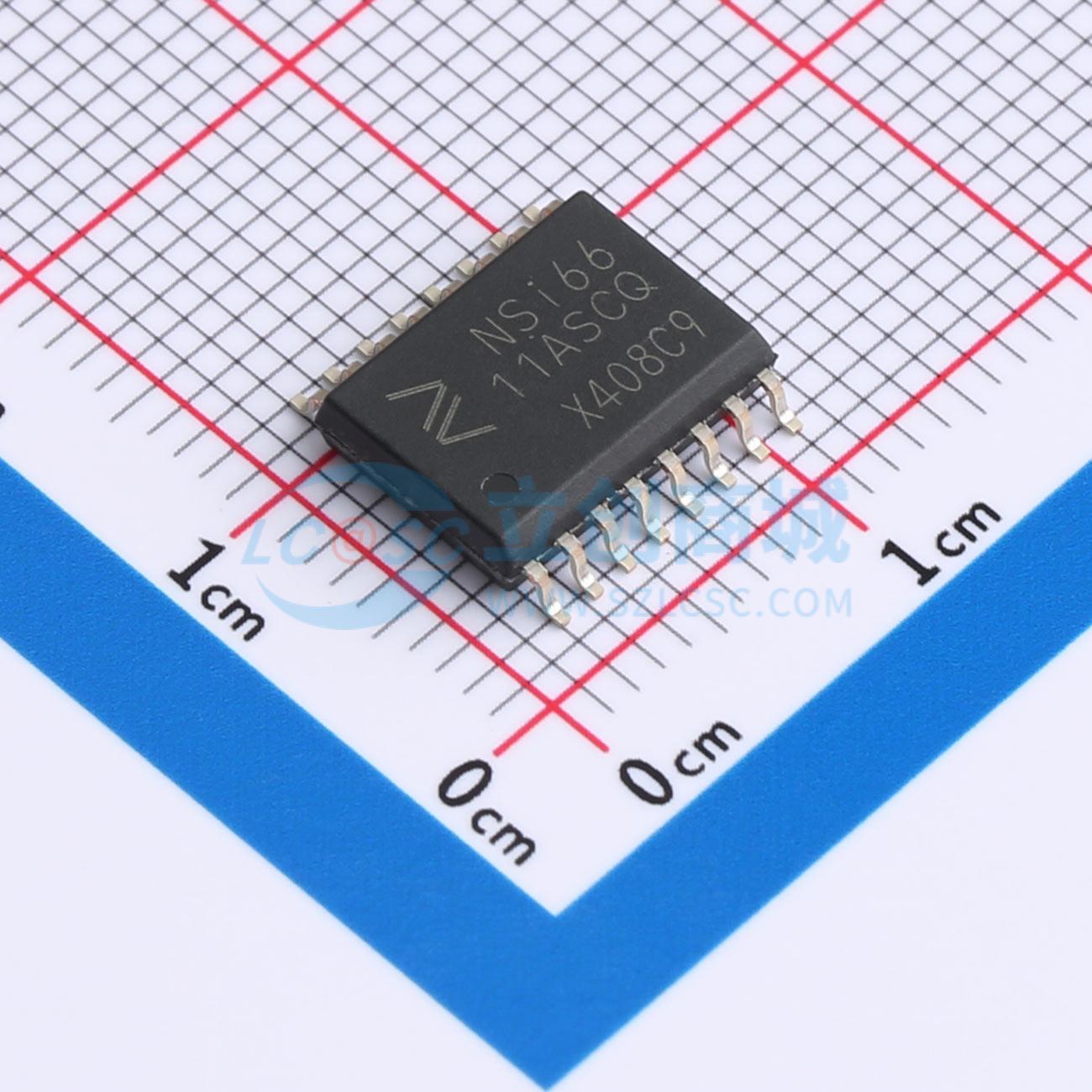

NSI6611ASC-Q1SWR
单通道隔离式智能栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单通道增强型隔离智能栅极驱动器，用于驱动 IGBT 和 SiC MOSFET。可提供和吸收 10A 峰值电流。系统鲁棒性由 150kV/μs 最小共模瞬态抗扰度 (CMTI) 支持。包括重要的保护功能，如米勒钳位、DESAT、欠压锁定 (UVLO) 和软关断。UVLO 和短路故障通过单独的引脚报告。ASC 功能旨在在紧急情况下强制输出开启，支持系统故障管理。适用于高可靠性、功率密度和效率的开关电源系统。
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NSI6611ASC-Q1SWR
- 商品编号
- C7470934
- 商品封装
- SO-16W
- 包装方式
- 编带
- 商品毛重
- 1.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | - | |
| 负载类型 | IGBT、SiC | |
| 通道数 | 1 | |
| 输入侧工作电压 | 3V~5.5V | |
| 拉电流(IOH) | 11A | |
| 灌电流(IOL) | 12A | |
| 工作温度 | -40℃~+125℃ | |
| 上升时间(tr) | 56ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 53ns | |
| 传播延迟 tpLH | 85ns | |
| 传播延迟 tpHL | 80ns | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | - | |
| CMTI(kV/us) | 150kV/us | |
| 驱动侧工作电压 | 13V~32V | |
| 功能特性 | - |
商品概述
NSI66x1A是一款单通道增强型隔离式智能栅极驱动器，可在多种应用中驱动IGBT和SiC MOSFET。它能够提供和吸收10A的峰值电流。150kV/μs的最低共模瞬态抗扰度（CMTI）确保了系统的稳健性。NSI66x1A具备关键保护功能，如米勒钳位、退饱和（DESAT）、欠压锁定（UVLO）和软关断。UVLO和短路故障通过独立引脚报告。主动短路（ASC）功能旨在在紧急情况下强制输出开启，支持系统故障管理。NSI66x1A适用于高可靠性、高功率密度和高效率的开关电源系统。
商品特性
- 5.7kV_RMS耐受隔离电压
- 可驱动最高2121V_pk的SiC MOSFET和IGBT
- 驱动器侧电源电压：带UVLO功能，最高可达32V
- 10A峰值源极和漏极输出电流
- 高CMTI：±150kV/μs
- DESAT响应时间快，达200ns
- 通过FLT和RDY引脚监控器件状态
- 典型传播延迟为80ns
- 400mA软关断电流
- 最大脉冲宽度失真为40ns
- 主动短路保护
- 工作环境温度：-40℃~150℃
- 符合RoHS和REACH标准
- 无铅元件，适用于260℃、MSL2的无铅焊接曲线
- 通过AEC-Q100一级认证：环境温度范围为-40℃至125℃
应用领域
- 电动汽车牵引逆变器
- 混合动力/电动汽车车载充电器和DC/DC转换器
- 不间断电源（UPS）和电源
