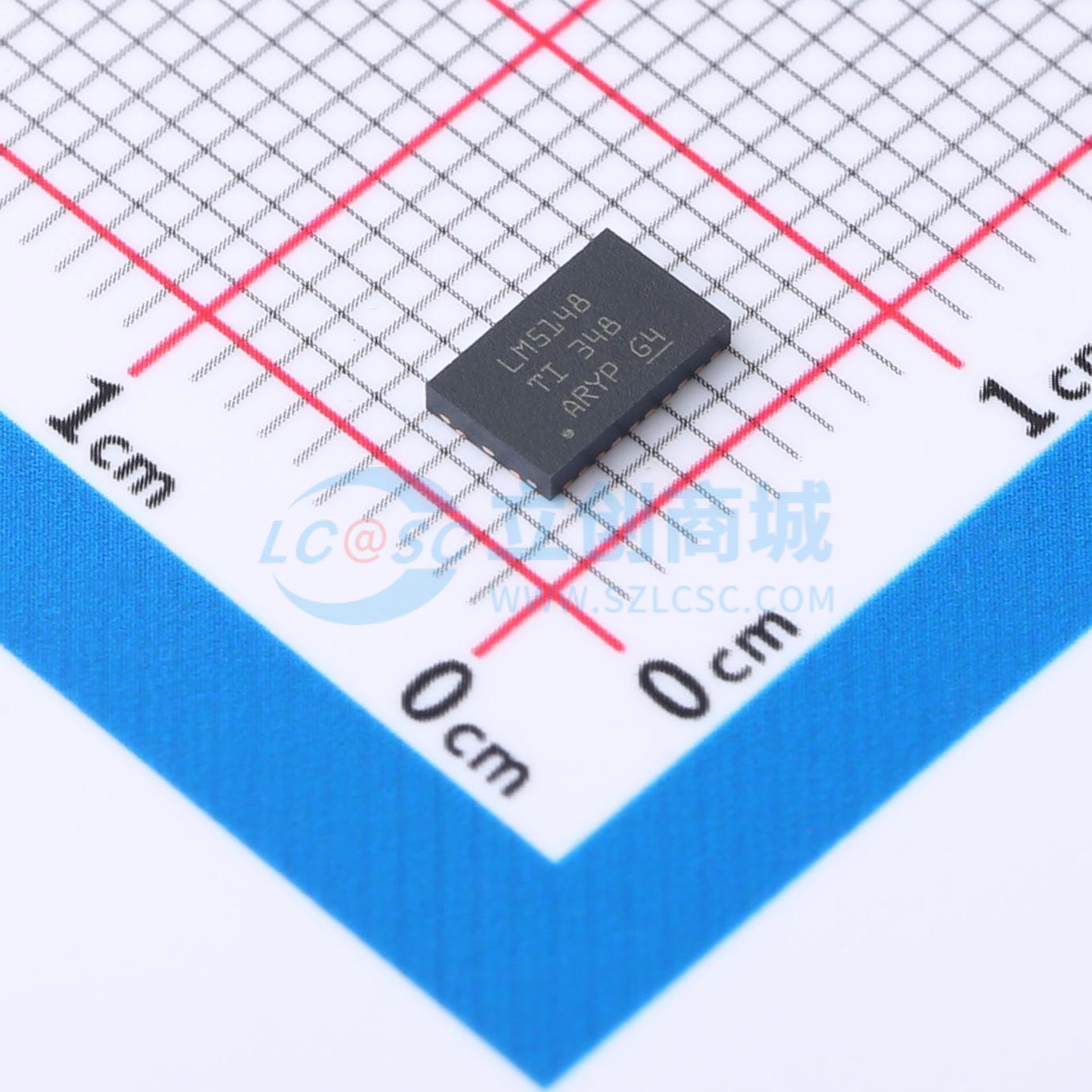

LM5148RGYR

降压型 3.5V~80V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM5148 是一款 80V 的超低 IQ 同步降压 DC/DC 控制器,适用于高电流、单输出应用。该控制器采用峰值电流模式控制架构,具有快速瞬态响应和出色的负载和线路调节性能。LM5148 可以在 3.5 V 至 80 V 的宽输入电压范围内工作,并支持 0.8 V 至 55 V 的可调输出电压。它还具有内置 EMI 减轻功能、可选的双随机扩展频谱（DRSS）和多种保护特性。
品牌名称: TI(德州仪器)
商品型号: LM5148RGYR
商品编号: C7470701
商品封装: VQFN-24(5.5x3.5)
包装方式: 编带
商品毛重: 0.085克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	9.5uA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LM5148是一款开关DC/DC控制器，具备实现高效率同步降压电源所需的全部功能，可在3.5V至80V宽输入电压范围内工作。LM5148可配置为提供固定3.3V、5V或12V输出，或0.8V至55V可调输出。这款易用控制器集成了高侧和低侧MOSFET栅极驱动器，分别能够输出和吸入2.2A和3.2A的峰值电流。自适应死区时间控制旨在最小化开关转换期间的体二极管导通。故障保护特性包括限流、热关断、UVLO和远程关断能力。LM5148集成了简化满足各类EMI标准要求的特性，例如CISPR11和CISPR32B级要求。DRSS技术可降低峰值谐波EMI特征。LM5148采用带裸露焊盘的24引脚VQFN封装，有助于散热。

商品特性

集成EMI抑制能力
针对CISPR 32 B级要求优化
通用同步降压DC/DC控制器
输入电压范围为3.5 V 至 80 V
支持1%精度的固定3.3 V、5 V、12 V输出，或0.8 V 至 55 V可调输出
最高150℃结温
支持无损耗DCR或分流电流检测
关断模式电流为2.3μA
空载睡眠电流为9.5μA
内部3ms软启动斜坡
可堆叠实现双相工作
内部集成自举二极管
开关频率范围100 kHz 至 2.2 MHz
具备同步输入和同步输出能力
内置固有保护特性，提升设计稳健性
内部打嗝模式过流保护
具备使能和电源良好（PGOOD）功能
VCC、VDDA和栅极驱动欠压锁定（UVLO）保护
支持内部或外部环路补偿
带迟滞的热关断保护

应用领域

楼宇自动化
工业运输
电力传输
测试测量

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~80V
	输出电压	800mV~55V
	输出电流	-
	开关频率	2.2MHz
	工作温度	-40℃~+125℃
