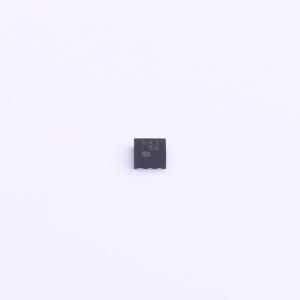

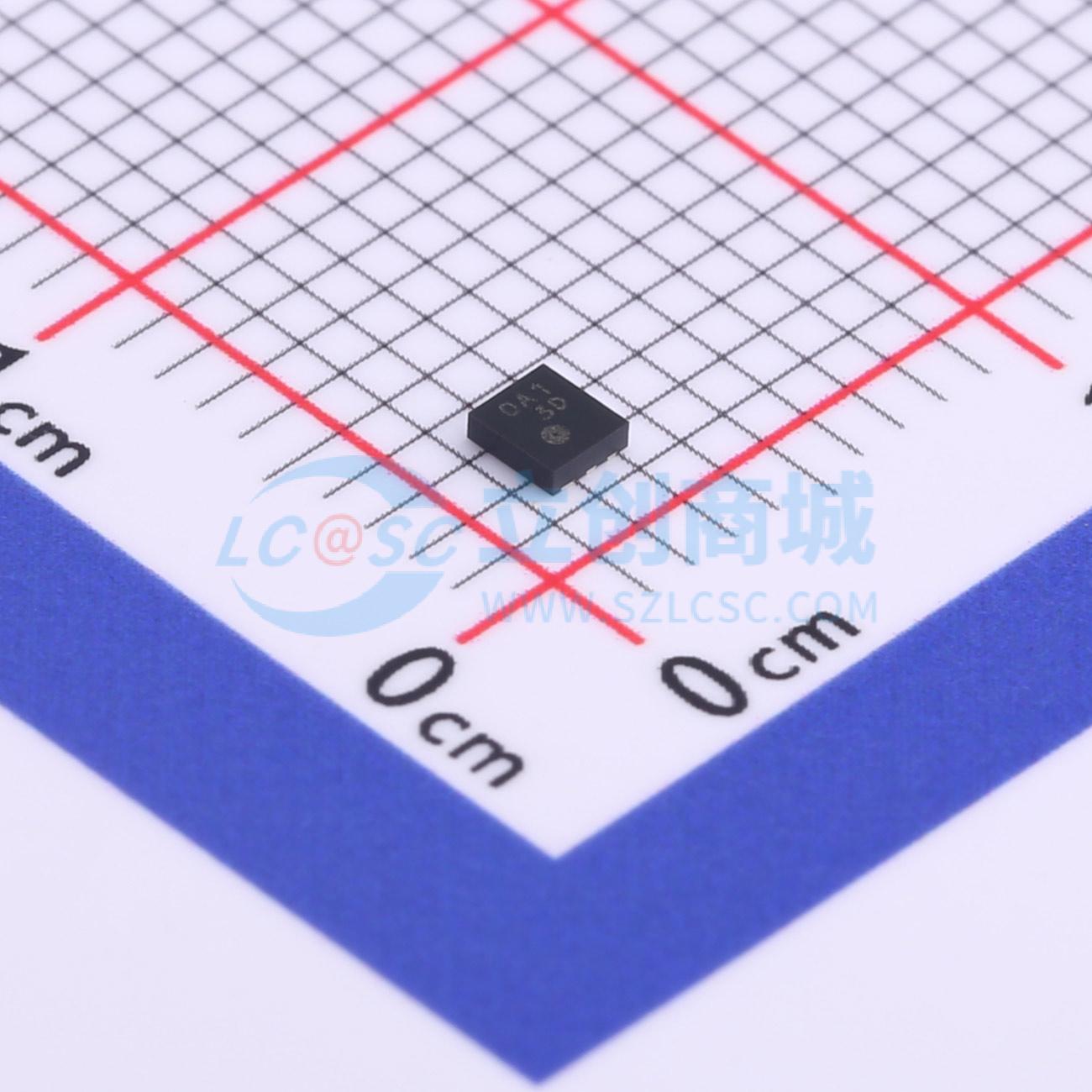

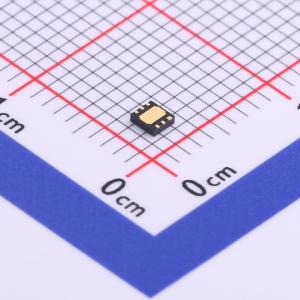

XC6230H001ER-G

输出电压可调，2A高速多功能LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XC6230系列是低导通电阻/低压差、高精度、低噪声、高电源抑制比（PSRR）的大电流高速LDO稳压器IC。内置0.17Ω低导通电阻P沟道驱动晶体管，最大输出电流可达2.0A，采用小型表面贴装封装（PKG）。即使在输入输出电压差非常小的应用场景中，也能节省空间
品牌名称: TOREX(特瑞仕)
商品型号: XC6230H001ER-G
商品编号: C793247
商品封装: USP-6C
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

XC6230系列是低导通电阻/低压差、高精度、低噪声、高电源抑制比（PSRR）、大电流的高速LDO稳压器IC。内置0.17Ω低导通电阻P沟道驱动晶体管，最大输出电流可达2.0A，采用小型表面贴装封装（PKG），即使在输入输出电压差极小的应用场景中，也能实现节省空间的设计。此外，通过将外部电阻连接到VOFB端子，输出电压可在1.2V至5.0V范围内进行设置。当输出电流达到限流值时，过流保护电路将启动；当结温达到极限温度时，热关断电路将启动。通过在LM端子连接外部电阻，限流值可在0.3A至2.5A范围内任意设置。浪涌电流抑制电路可抑制VIN线路的电压变化，能够抑制IC启动上升期间（即IC在CE端控制时）对输出电容（CL）充电的电流（浪涌电流）。此外，CE功能可关闭输出，使IC进入待机模式，从而大幅降低功耗。在待机模式下，输出电容（CL）可快速放电至VSS电平。该IC还内置了反向电流保护电路，可防止输出端（VOUT）电压高于输入端（VIN）时出现回流电流。

商品特性

输出电流：2.0A
限流设置范围：0.3A至2.5A
压差电压（USP - 6C）：当IOUT = 1.0A、VOUT_SET = 3.3V时为0.17V
压差电压（SOP - 8FD）：当IOUT = 1.0A、VOUT_SET = 3.3V时为0.23V
输入电压范围：1.7至6.0V
可调输出电压精度：1.2V ± 1.0%
输出电压设置范围：1.2V至5.0V
电源电流：45μA
附加功能：反向电流保护（可选）、浪涌电流保护、输出电压可调、CL高速放电（H型）、限流可调、热关断（检测温度：150℃，释放温度：125℃）、限流陶瓷电容（4.7μF）
工作环境温度：-40℃至+105℃
封装：USP - 6C、SOP - 8FD
环保特性：符合欧盟RoHS指令，无铅

应用领域

工业设备
移动模块
无线模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	1.188V~1.212V
	输出电流	2A
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	410mV@(2A)

	属性	参数值
	静态电流(Iq)	45uA
	噪声	-
	特性	过流保护；过热保护；带使能；短路保护
	工作温度	-40℃~+105℃
	输出极性	正极
	输出通道数	1
