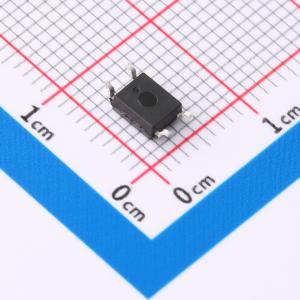

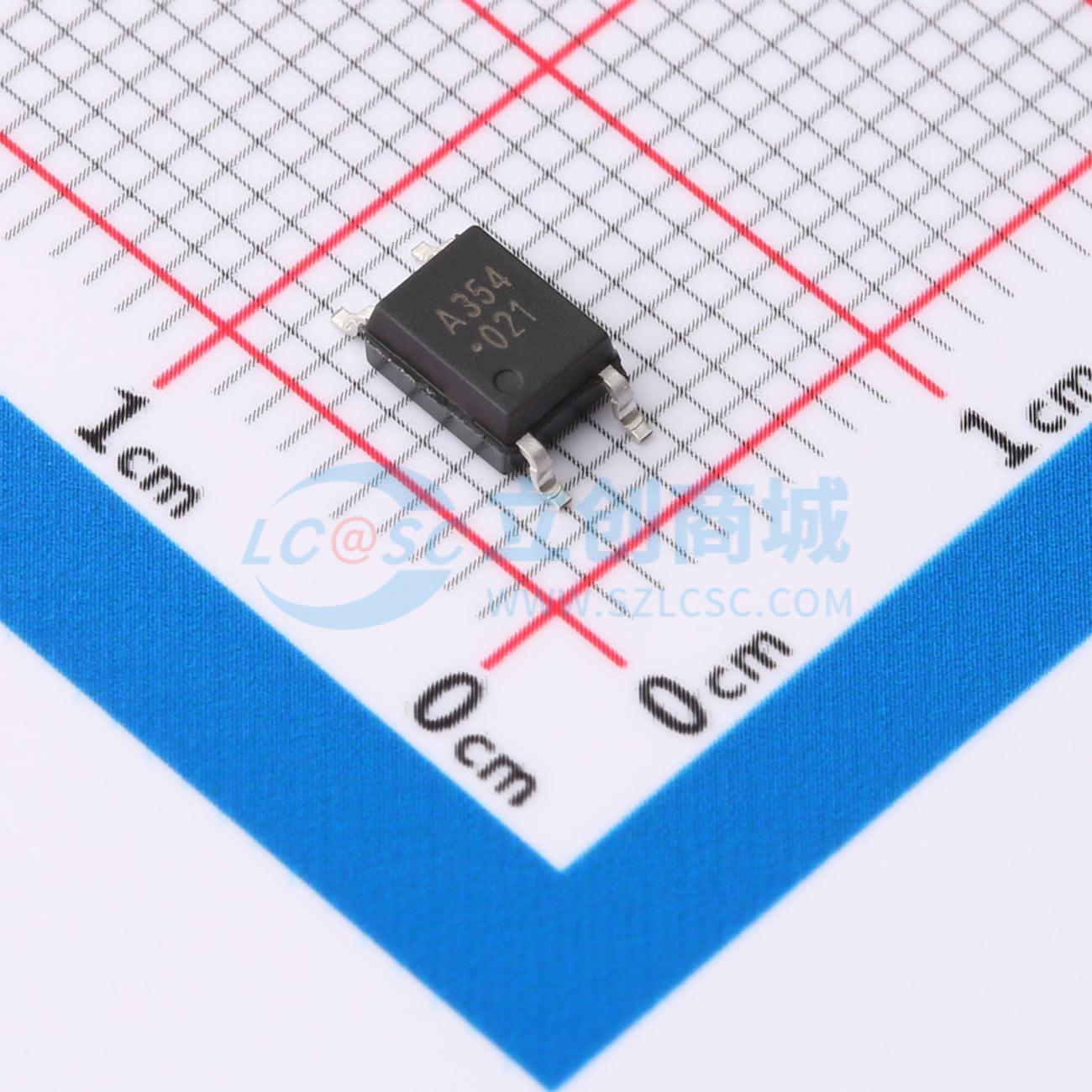

HCPL-354-000E

交流输入光电晶体管光耦合器，贴片式迷你扁平封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 博通（Broadcom）HCPL - 354 包含一个光电晶体管，与两个反向并联连接的发光二极管（LED）进行光耦合。它可以由交流输入电流直接驱动。该器件采用 4 引脚迷你扁平表面贴装器件（SMD）封装，具有……（原文此处未完整）
品牌名称: Broadcom(博通)
商品型号: HCPL-354-000E
商品编号: C7466699
商品封装: SMD-4P
包装方式: 编带
商品毛重: 0.178571克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	光电三极管
	正向压降(Vf)	1.2V
	输出电流	50mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	-
	负载电压	35V
	输出通道数	-

	属性	参数值
	集射极饱和电压(VCE(sat))	100mV@20mA,1mA
	上升时间(tr)	4us
	下降时间	3us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	20%
	电流传输比(CTR)最大值/饱和值	400%
	总功耗(Pd)	170mW
	正向电流(If)	50mA

商品概述

博通HCPL - 354包含一个光电晶体管，与两个反并联连接的LED光耦合。它可以由交流输入电流直接驱动。该产品采用4引脚迷你扁平SMD封装，高度为2.0 mm。其小尺寸设计可显著节省空间，封装体积比传统DIP类型小30%。输入 - 输出隔离电压为3750 Vrms。响应时间tr典型值为4 µs，在±1 mA输入电流下，最小电流传输比（CTR）为20%。

商品特性

交流输入响应
电流传输比（CTR：在lF = ± 1 mA、VCE = 5V时，最小值为20%）
输入与输出之间的隔离电压（Viso = 3750 Vrms）
超小型（体积比传统DIP类型小达30%）
迷你扁平封装
2.0 mm高度
通过UL认证
通过CSA认证
通过IEC/EN 60747 - 5 - 5认证
可选配置：– IEC/EN 60747 - 5 - 5认证（060）

应用领域

交流信号检测或监控
可编程控制器
交流/直流输入模块
交流线路/数字逻辑隔离
