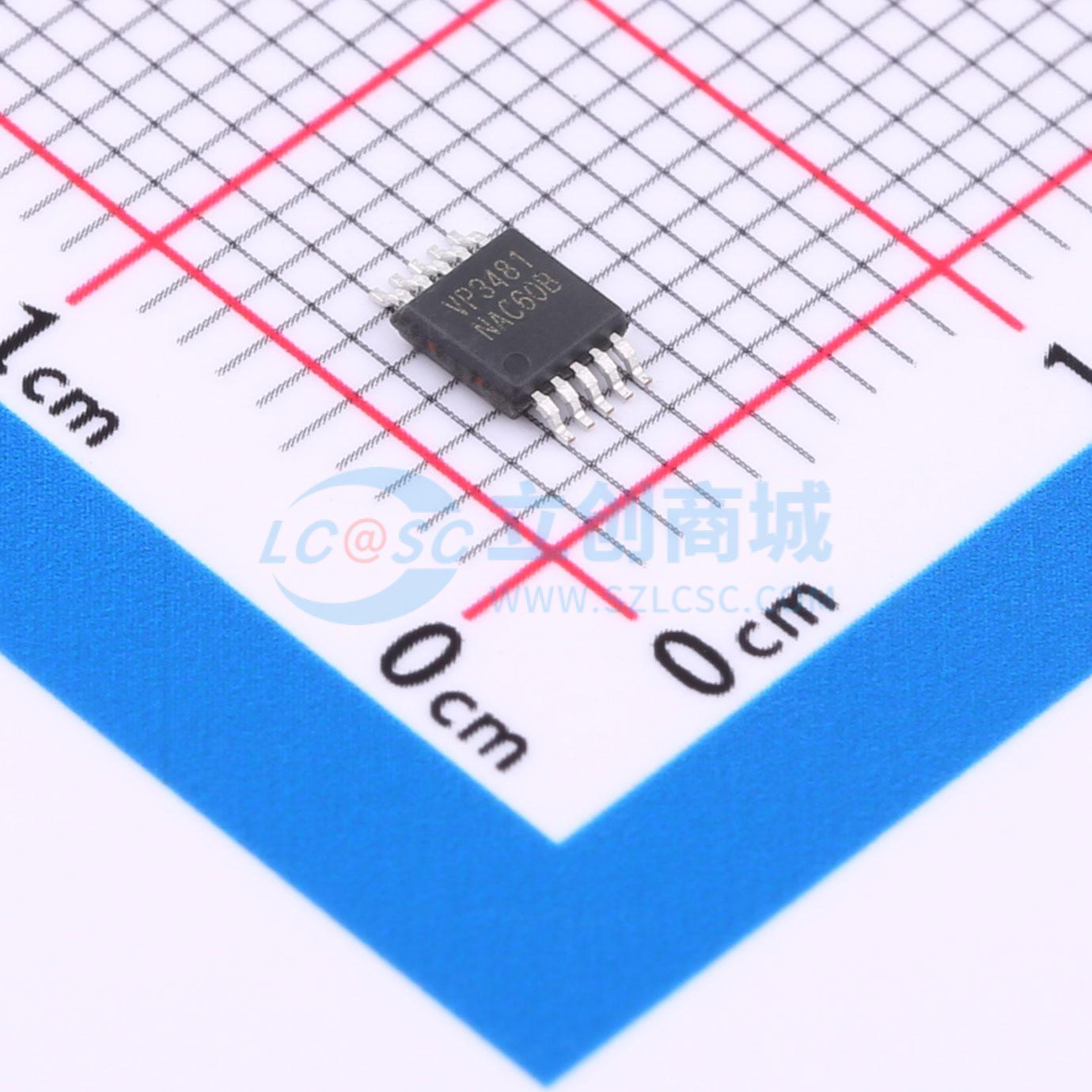

温馨提醒：图片仅供参考，商品以实物为准
VP3481MSG10-B
升压型 2.97V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款多功能控制器，适用于升压、SEPIC和电源转换器拓扑，需要一个外部低端N-MOSFET作为主开关。除了逐周期电流限制外，电流模式控制方案还使其具有宽带宽和良好的瞬态响应。电流限制可以通过一个外部电阻简单编程。开关频率可以通过一个电阻或任何外部时钟源设置在100kHz至1MHz之间的任何值。可以在高开关频率下工作，以节省解决方案的电路板尺寸。进入关断模式时，仅消耗5μA电流，并允许电源排序。它具有内置保护电路，如热关断、欠压锁定、短路保护和过压保护。内部软启动电路可减少启动时的浪涌电流。有小型MSOP-10和DFN3X3-10绿色封装可供选择。
- 品牌名称
- VIVA(昱盛)
- 商品型号
- VP3481MSG10-B
- 商品编号
- C7466183
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.1918克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.97V~40V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | SEPIC；升压式 | |
| 静态电流(Iq) | 3.3mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；频率同步；逐波限流；过流保护；可调限流 |
商品概述
该器件是一款多功能控制器，专为升压、SEPIC以及需要外部低侧N-MOSFET作为主开关的功率转换器和拓扑而设计。除了逐周期电流限制外，电流模式控制方案还使其具有宽带宽和良好的瞬态响应。电流限制可通过外部电阻轻松编程。开关频率可通过电阻或任何外部时钟源设置在100kHz至1MHz之间的任意值。该器件可在高开关频率下工作以节省解决方案板尺寸。进入关机模式时，该器件仅消耗5μA电流，并支持电源时序控制。它内置了多种保护电路，如热关断、欠压锁定、短路保护和过压保护。内部软启动电路可降低启动时的浪涌电流。该器件采用小型MSOP-10和DFN3X3-10绿色封装。
商品特性
- 宽输入电压范围：2.97V至40V
- 参考电压精度为±3.0%
- 可调时钟频率：100kHz~1MHz
- 关机电流：10μA
- 使用内部驱动器实现1A峰值电流限制
- 电流模式操作
- 内部4/2Ω MOSFET开关
- 外部RC补偿
- 内部软启动
- 轻载时效率高
- 电流限制和过温保护
- 可调输入欠压锁定阈值电压
- MSOP-10和TDFN3x3绿色封装，符合RoHS标准
应用领域
- 便携式扬声器
- 离线电源
- 电池供电设备
- 机顶盒
- 光伏逆变器
