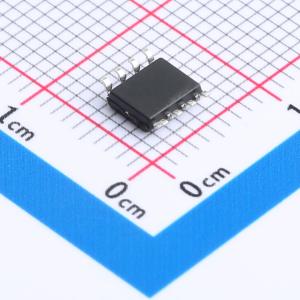

ITS4300SSJD

智能高端NMOS功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ITS4300S-SJ-D是一款受保护的单通道智能高端NMOS功率开关，采用PG-DSO-8封装，具备电荷泵、CMOS兼容输入和诊断反馈功能。
品牌名称: Infineon(英飞凌)
商品型号: ITS4300SSJD
商品编号: C7466052
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.1218克(g)

商品参数

	属性	参数值
	工作电压	5V~34V
	导通电阻	300mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)

商品概述

ITS4300S-SJ-D 是一种带电荷泵、CMOS兼容输入和诊断反馈的PG-DSO-8封装单通道智能高边NMOS功率开关。它设计用于切换各种类型的电阻性、感性和容性负载，提供快速消磁感性负载、极低的待机电流和优化的电磁兼容性（EMC）。该器件包括一个用于过温、短路、开路检测（在关断状态下通过外部电阻实现）、过载保护、电流限制、短路保护、热关断并自动重启、过电压保护（包括负载突降）、反向电池保护（通过外部电阻实现）、GND丢失和Vbb丢失保护以及静电放电保护（ESD）的开漏诊断输出。它适用于12V和24V直流应用，具有CMOS兼容控制接口，可用于电磁继电器驱动器，并且在关断模式下具有低电流消耗的高边开关电源管理。

应用领域

所有类型的阻性、感性和容性负载
适用于12V和24V直流应用且具有CMOS兼容控制接口的电源开关
电磁继电器驱动器
具有低关断电流消耗的高侧切换电源管理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	400mA
