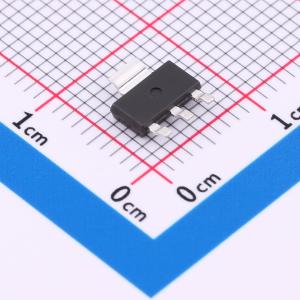

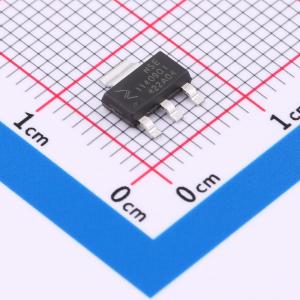

温馨提醒：图片仅供参考，商品以实物为准
NSE11409-QSTBR
单通道、90mΩ、40V、全保护型汽车用低边开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NSE11409-Q1是一款适用于汽车应用的90mΩ低端开关，钳位电压为48V。它专为驱动一侧连接到电池的阻性或感性负载而设计。内部48V钳位电路可在关断时快速退磁时保护器件免受浪涌能量的影响
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NSE11409-QSTBR
- 商品编号
- C7465473
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 3.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 最大连续电流 | 8.5A | |
| 工作电压 | 3.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 90mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品概述
NSE11409-Q1是一款适用于汽车应用的90mΩ低端开关，钳位电压为48V。它专为驱动一侧连接到电池的电阻性或电感性负载而设计。内部48V钳位电路可在关断时快速退磁时保护器件免受浪涌能量的影响。 该器件具有内部输出电流限制功能，可在过载情况下保护自身。内置的热关断功能可防止芯片过热和短路。还设有热摆幅机制，以限制耗散功率，减缓功率积累。热关断功能具备自动重启特性，一旦故障条件消失，器件即可恢复正常运行。 内置的诊断功能可通过开漏状态输出引脚，在热关断和开漏状态下指示任何故障。该器件的工作环境温度范围为-40℃至125℃。
商品特性
- 通过AEC-Q100认证
- 漏极电流限制：8.5A
- 48V过压钳位
- 热关断保护
- 热摆幅保护
- 故障诊断模块：热关断诊断、开漏诊断
- 极低的待机电流
- 极低的电磁敏感度
- ESD保护
- 符合RoHS标准的封装
应用领域
- 汽车
- 继电器
- 螺线管
- 阀门
- 照明
