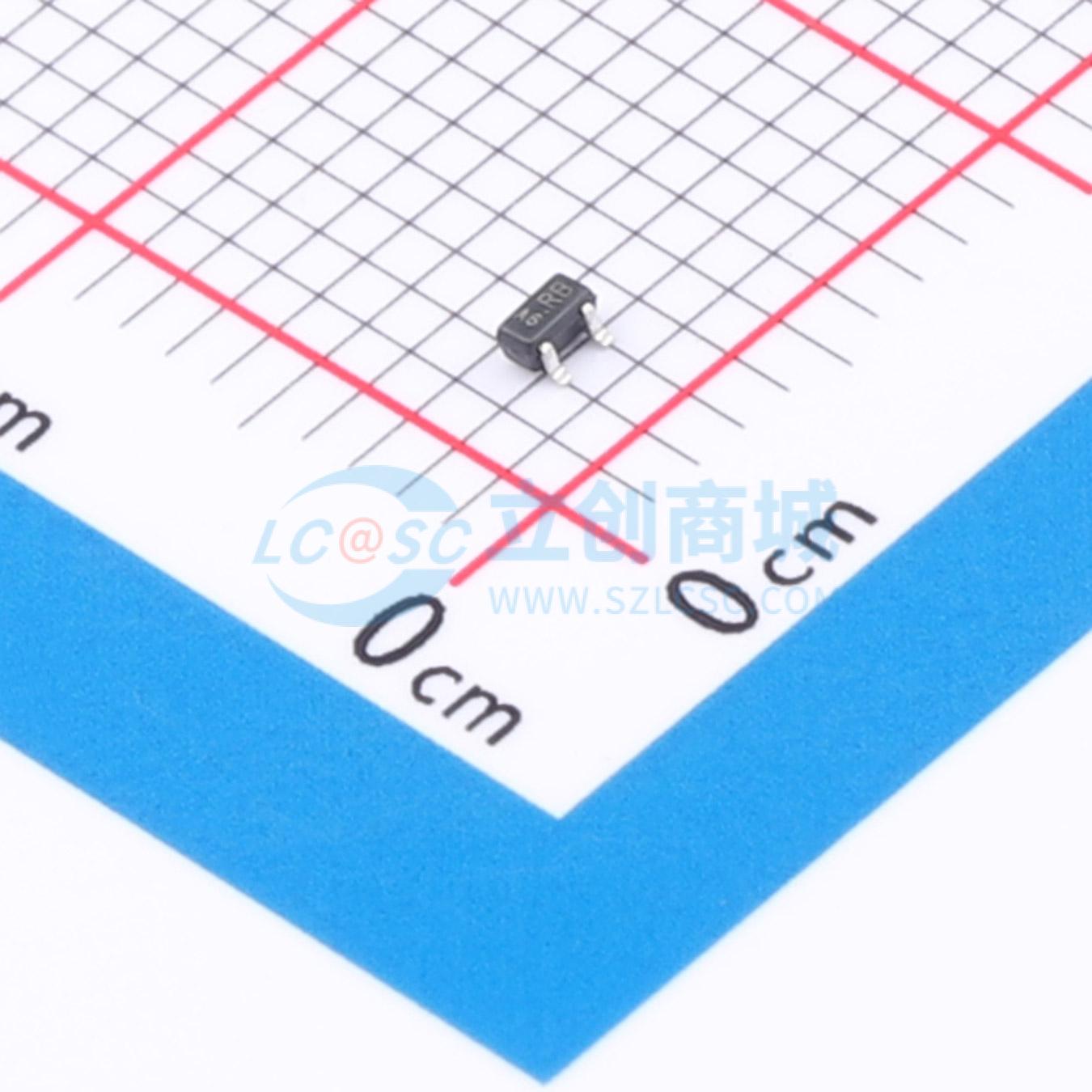

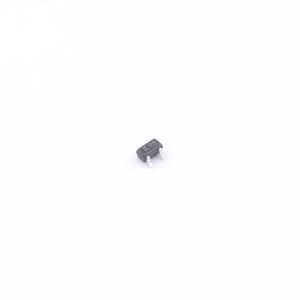

温馨提醒：图片仅供参考，商品以实物为准
MMBTRA302E
PNP 硅外延平面数字晶体管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于开关、接口电路和驱动电路应用
- 品牌名称
- ST(先科)
- 商品型号
- MMBTRA302E
- 商品编号
- C7464206
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.018025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 100mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 50 | |
| 射基极击穿电压(Vebo) | - | |
| 最小输入电压(VI(on)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 1V@100uA,5V | |
| 输出电压(VO(on)) | - | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | - | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 200MHz | |
| 集电极截止电流(Icbo) | - |
商品概述
适用于开关、接口电路和驱动电路应用
商品特性
- 内置偏置电阻
- 简化电路设计
- 减少元件数量和制造工序
