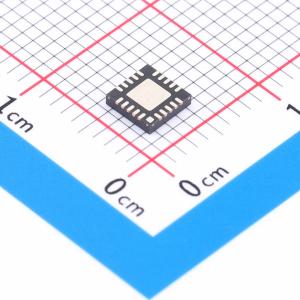

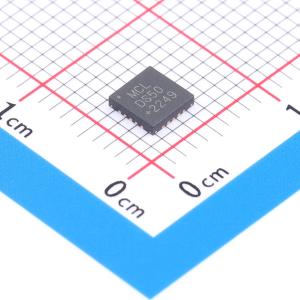

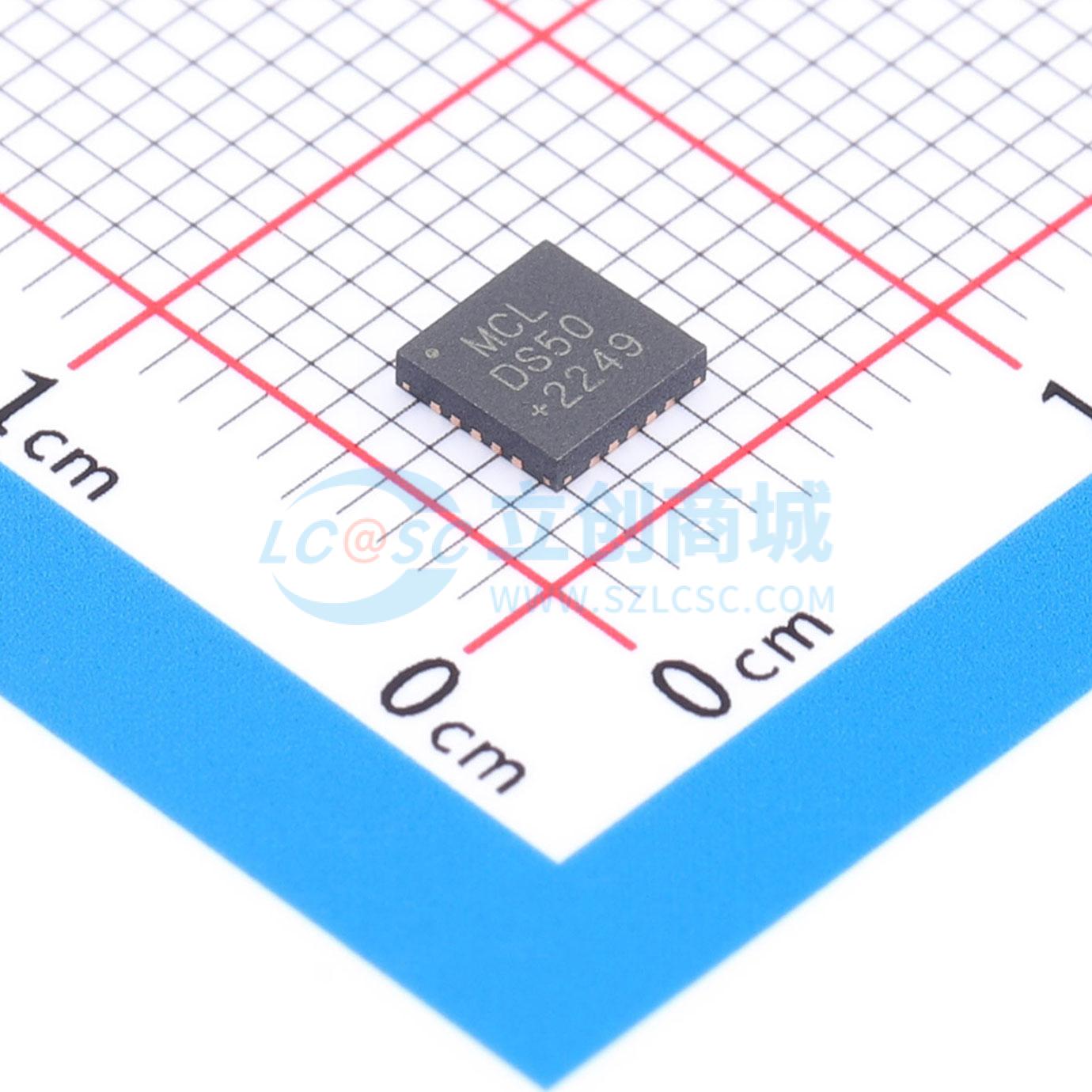

DAT-15R5A-SP+
数字步进衰减器，表面贴装，50Ω，提供可调衰减，宽频带操作，采用CMOS工艺，具有抗闩锁和高线性度特性。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- DAT-15R5A-SP+
- 商品编号
- C7463946
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF衰减器 | |
| 频率 | 0Hz~4GHz | |
| 功率 | - | |
| 阻抗 | 50Ω | |
| 衰减值 | 0dB~15.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | - | |
| 衰减步长 | 0.5dB | |
| 插入损耗 | 3dB；1.9dB；2.4dB | |
| 功能特性 | 数字可编程衰减；数字控制接口 |
商品概述
该器件是一款50Ω数字步进衰减器，可提供0至15.5 dB的可调衰减，步进为0.5 dB。控制部分采用5位串行接口，工作于单正电源电压。该器件采用独特的硅基CMOS工艺制造，兼具传统CMOS器件的优势与GaAs器件的性能。
商品特性
- 抗闩锁
- 优异的精度，典型值0.1 dB
- 串行控制接口
- 低插入损耗
- 高三阶截点，典型值+52 dBm
- 极低的直流功耗
- 优异的回波损耗，典型值20 dB
- 小尺寸，4.0 x 4.0 mm
应用领域
- 基站基础设施
- 便携式无线设备
- CATV与DBS
- MMDS与无线局域网
- 无线本地环路
