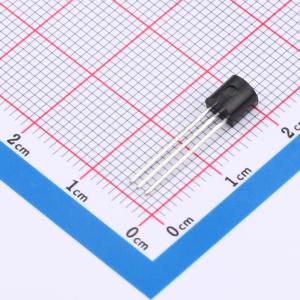

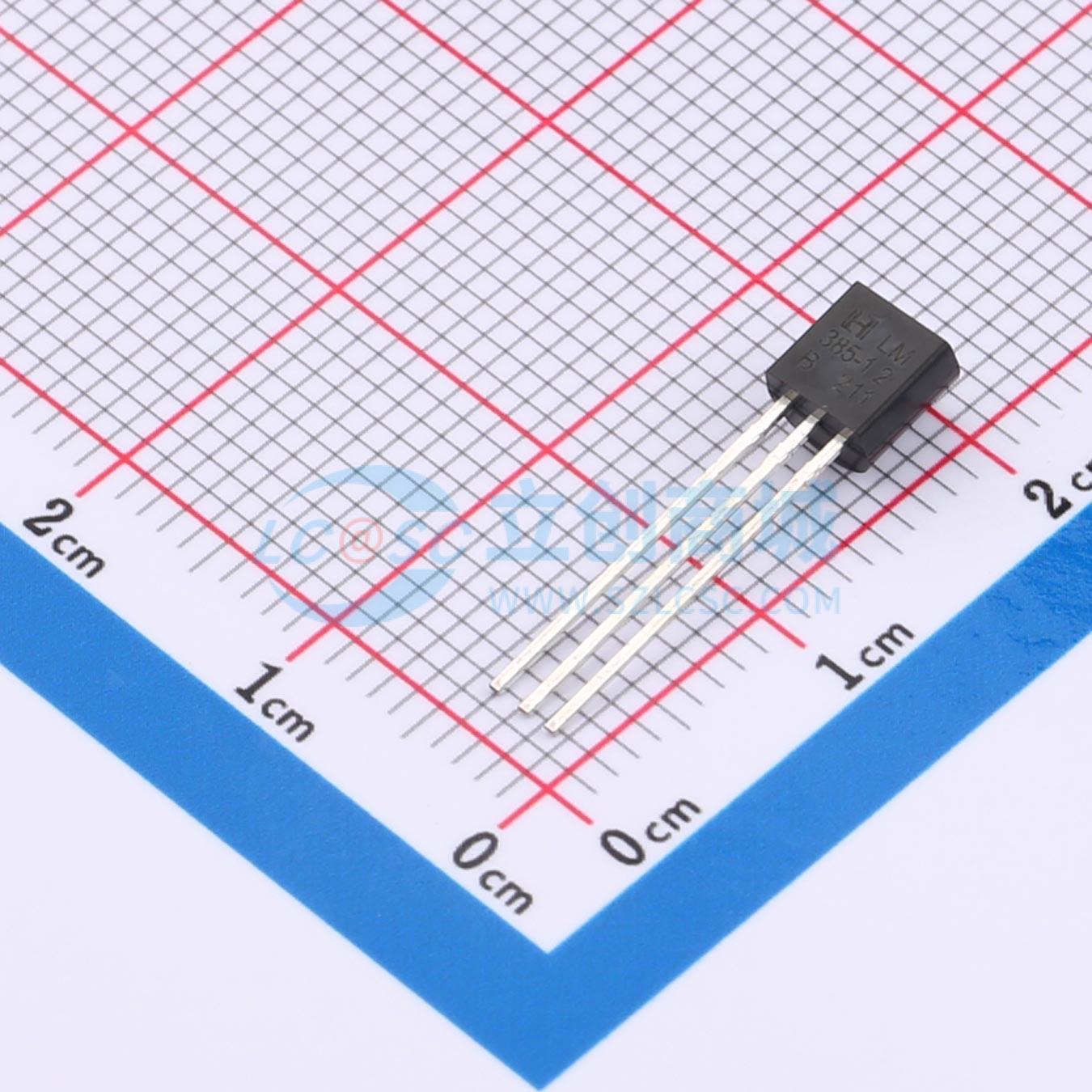

LM385B-1.2

1.235V 20mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM385系列是微功耗带隙电压基准二极管。 LM385 - 1.2/2.5是两端带隙电压基准二极管，工作电流范围为15μA至20mA。LM385 - ADJ是三端可调带隙电压基准二极管，工作电压范围为1.24V至5.3V，工作电流范围为13μA至20mA。它们具有极低的动态阻抗和良好的温度稳定性。片上微调用于提供严格的电压容差。LM385带隙基准源具有低噪声和良好的长期稳定性。 LM385经过精心设计，使其能够耐受容性负载，几乎可轻松用于任何基准应用。较宽的动态工作范围使其能够在变化较大的电源下使用，且稳压性能出色。 LM385极低的功耗使其适用于微功耗电路。该电压基准可用于制作便携式仪表、稳压器或通用模拟电路，电池寿命接近存放寿命。此外，较宽的工作电流范围使其能够用容差更严格的部件替代旧的基准源。 LM385的额定工作温度范围为 - 40°C至85°C。LM385提供TO - 92和SOP - 8封装。
品牌名称: HTC
商品型号: LM385B-1.2
商品编号: C7463707
商品封装: TO-92
包装方式: 袋装
商品毛重: 0.296667克(g)

商品参数

商品概述

LM385系列是微功耗带隙电压基准二极管。 LM385 - 1.2/2.5是两端带隙电压基准二极管，工作电流范围为15μA至20mA。LM385 - ADJ是三端可调带隙电压基准二极管，工作电压范围为1.24V至5.3V，工作电流范围为13μA至20mA。它们具有极低的动态阻抗和良好的温度稳定性。片上微调用于提供严格的电压容差。LM385带隙基准源具有低噪声和良好的长期稳定性。 LM385经过精心设计，使其能够耐受容性负载，几乎可轻松用于任何基准应用。较宽的动态工作范围使其能够在变化较大的电源下使用，且稳压性能出色。 LM385极低的功耗使其适用于微功耗电路。该电压基准可用于制作便携式仪表、稳压器或通用模拟电路，电池寿命接近存放寿命。此外，较宽的工作电流范围使其能够用容差更严格的部件替代旧的基准源。 LM385的额定工作温度范围为 - 40°C至85°C。LM385提供TO - 92和SOP - 8封装。

商品特性

1.2V时工作电流为15μA至20mA
2.5V时工作电流为20μA至20mA
ADJ时工作电流为13μA至20mA
初始容差为1%和2%
动态阻抗为1Ω
低温系数
ADJ可在1.24V至5.3V范围内调节
提供TO - 92和SOP - 8封装

应用领域

便携式仪表基准源
便携式测试仪器
电池供电系统
电流环仪表
面板仪表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/袋，最小起订量 1 个)

个

起订量：1 个1000个/袋

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电压基准芯片
	输出电压	1.235V
	输出电流	20mA
	精度	±1%

	属性	参数值
	温度系数	50ppm/℃
	电压基准类型	并联
	最小阴极电流调节	15uA
	工作温度	-40℃~+85℃
