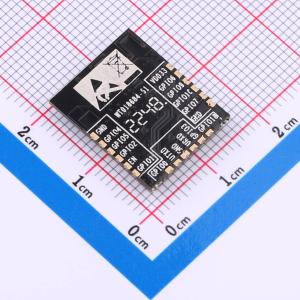

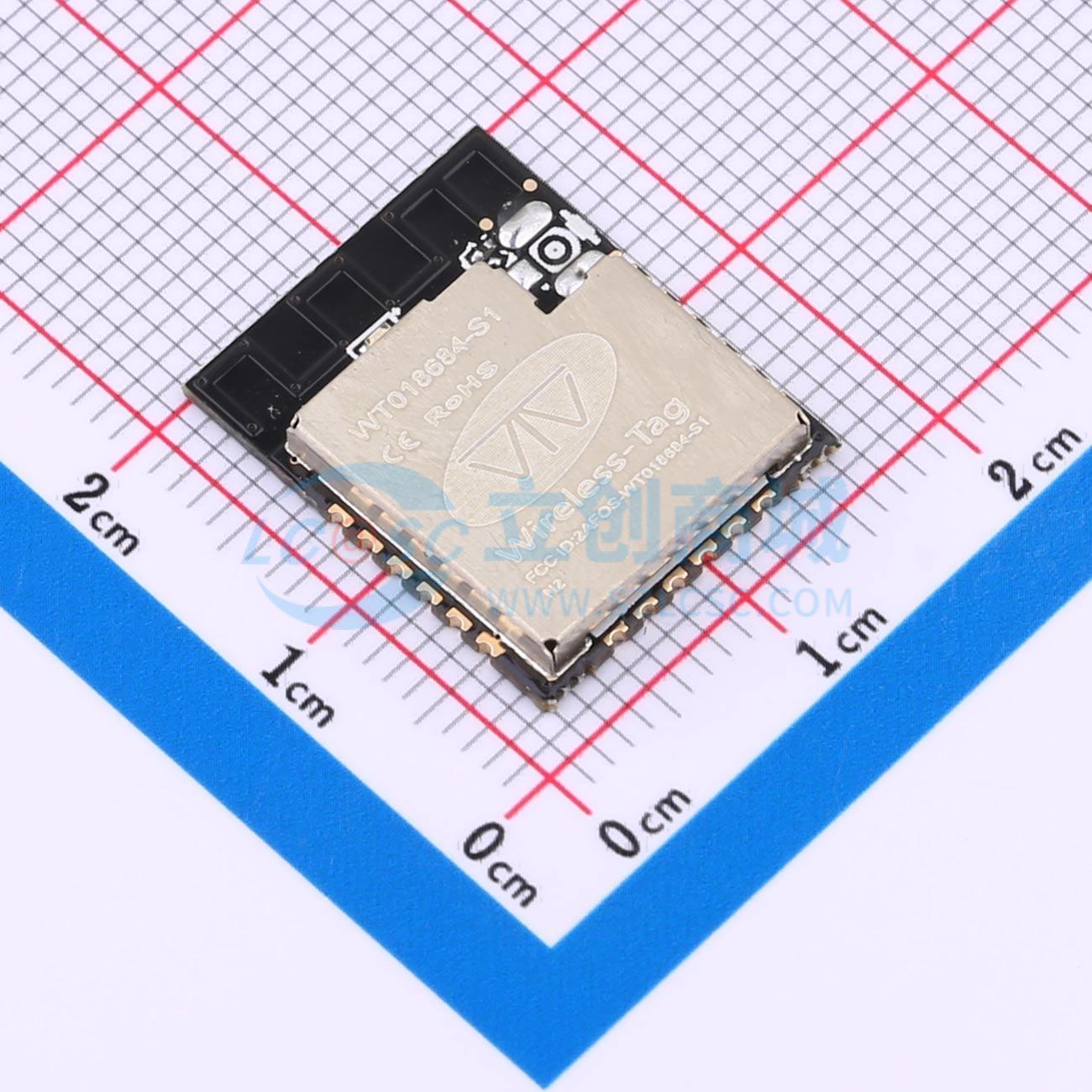

WT018684-S1-N2(2MB)

WT018684-S1 模块核心处理器芯片ESP8684 是一款高集成度的低功耗 Wi-Fi 和蓝牙系统级芯片(SoC)，专为物联网 (IoT)、移动设备、可穿戴电子设备、智能家居应用而设计，例如唤醒词检测和语音命令识别、人脸检测和识别、智能家居、智能家电、智能控制面板、智能扬声器等。ESP8684 芯片具有行业领先的低功耗性能和射频性能，支持 Wi-Fi IEEE802.11b/g/n 协议和 BLE 5.0。该芯片搭载 RISC-V 32 位单核处理器，工作频率高达 120MHz，用户可以关闭 CPU 的电源，利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值。支持二次开发，无需使用其它微控制器或处理器。芯片支持多种低功耗工作状态，能够满足各种应用场景的功耗需求。芯片所特有的精细时钟门控功能、动态电压时钟频率调节功能、射频输出功率可调节功能等特性，可以实现通信距离、通信速率和功耗之间的最佳平衡。WT018684-S1 模块提供丰富的外设接口，包括 UART，SPI，I2S，I2C，ADC，温度传感器、GPIO、LED PWM 控制器、GDMA、模数转化器、温度传感器、通用定时器和看门狗。 WT018684-S1 模块具有多种特有的硬件安全机制，硬件加密加速器支持 AES、SHA 和 RSA 算法。其中的 RNG、HMAC 和数字签名(Digital Signature) 模块提供了更多安全性能。其他安全特性还包括 Flash 加密和安全启动 (secureboot) 签名验证等。完善的安全机制使芯片能够完美地应用于各种加密产品。WT8684-S1 模块支持低功耗蓝牙：Bluetooth5，Bluetooth mesh。蓝牙速率支持：125Kbps，500Kbps，1Mbps，2Mbps。支持广播扩展，多广播，信道选择。WT018684-S1 是通用型 Wi-Fi+低功耗蓝牙 MCU 模组，搭载 ESP8684 系列芯片。

• MCU 内置 ESP8684 系列芯片，32 位 RISC-V 单核处理器，支持高达 120 MHz 的时钟频率
• 576 KB ROM
• 272 KB SRAM （其中 16KB 专用于 cache）
• SIP flash
• 引入 cache 机制的 flash 控制器
• 支持 flash 在电路变成（ICP）
• Wi-Fi 支持 IEEE 802.11 b/g/n 协议
• 在 2.4GHZ 频带支持 20MHZ 频宽
• 支持 1T1R 模式，数据速率高达 72.2Mbps
• 802.11n 模式下数据速率高达 72.2 Mbps
• 帧聚合 (TX/RX A-MPDU, TX/RX A-MSDU)
• 立即块确认（Immediate Block ACK）
• 分片和重组（Fragmentation and defragmentaion）
• 传输机会（Transmit opportunity,TXOP）
• Beacon 自动监测（硬件 TSF）
• 无线多媒体（WMM）
• 3×虚拟 Wi-Fi 接口
• 天线分集
• 支持外部功率放大器
• 同时支持基础结构型网络 (Infrastructure BSS) Station 模式、SoftAP 模式和混杂模式
• 低功耗蓝牙（Bluetooth LE）:Bluetooth 5
• 高功率模式
• 速率支持 125kbps、500kbps、1Mbps、2Mbps
• 广播扩展（Advertising Extensions）
• 多广播（Multiple Advertisement Sets）
• 信道选择（Channel Selection Algorithm #2）
• Wi-Fi 与蓝牙共存，共用同一天线
• 外设接口：14 GPIO 口、3xSPI、2xUART、I2C 主机、LED PWM 控制器，多达六个通道、通用 DMA 控制器（GDMA），一个接收通道和一个发送通道
• 模拟接口：1x12 位 SAR 模/数转换器，多达 5 个通道、1x 温度传感器
• 定时器：1x54 位通用定时器、2x 看门狗定时器、1x52 位系统定时器

• 通用低功耗 IoT 传感器 Hub
• 工业自动化
• 通用低功耗 IoT 数据记录器
• 智慧农业
• 摄像头视频流传输
• 音频设备
• OTT 电视盒/机顶盒设备
• 健康/医疗/看护
• 语音识别
• Wi-Fi 玩具
• 图像识别
• 可穿戴电子产品
• Mesh 网络
• 零售&餐饮
• 家庭自动化
• 智能 POS 应用
• 智能家居控制板
• 智能门锁
• 智慧楼宇
