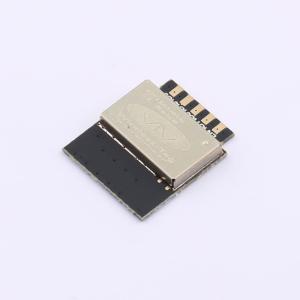

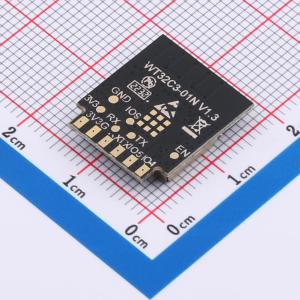

WT32C3-01N-N4(4MB)

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: Module DIP-11 package for easy welding，Chip ESP32-C3FN4 built-in 4MB flash（qin对qin安信可ESP-C3-01M）
品牌名称: Wireless-tag(启明云端)
商品型号: WT32C3-01N-N4(4MB)
商品编号: C7463264
商品封装: 17.3x15x3mm
包装方式: 托盘
商品毛重: 1.875克(g)

商品参数

	属性	参数值
	商品目录	WiFi模块

	属性	参数值
	天线形式	板载PCB天线

商品概述

WT32C3-01N是通用型WI-FI和低功耗蓝牙（Bluetooth LE）模组，功能强大，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。该模块核心处理器ESP32-C3在较小尺寸封装中集成了业界领先的RISC-V 32位单核处理器，主频最高支持160 MHz，PCB板载天线。该模块支持标准的IEEE802.11b/g/n协议，低功耗蓝牙5.0(Bluetooth LE)：Bluetooth 5、Bluetooth mesh。用户可以使用该模块为现有的设备添加蓝牙配网及联网功能，也可以构建独立的网络控制器。

商品特性

内置esp32-C3芯片，RISC-V32位单核处理器，主频最高160MHZ
SRAM 400KB（其中16KB专用于cache），RTC SRAM 8KB，ROM 384KB
支持IEEE 802.11b/g/n协议
工作信道中心频率范围：2400~2483.5 MHz
在2.4 GHz频带支持20MHz和40MHz频宽
支持1T1R模式，数据速率高达150Mbps
无线多媒体(WMM)
帧聚合(TX/RX A-MPDU，TX/RX A-MSDU)
立即块回复(Immediate Block ACK)
分片和重组(Fragmentation and defragmentation)
传输机会(Transmission opportunity，TXOP)
Beacon自动监测(硬件TSF)
4x虚拟WI-FI接口
同时支持基础结构网型(Infrastructure BSS)Station模式、SoftAP模式、Station + SoftAP模式和混杂模式
天线分集802.11 mc FTM
广播扩展(Advertising Extension)
多广播(Multiple Advertisement Sets)
信道选择(Channel Selection Algorithm #2)
模组接口：GPIO、SPI、UART、I2C、I2S、红外遥控(remote control peripheral)、LED PWM控制器、通用DMA控制器、TWAI控制器(兼容ISO11898-1)、USB串口/JTAG控制器、温度传感器、SAR模/数转换器
40MHz集成晶振
4 MB SPI flash
工作电压/供电电压：3.0~3.6 V
工作环境温度：-40~85°C
采用DIP-11封装

应用领域

智能家居
OTT电视盒、机顶盒设备
WI-FI和蓝牙音箱
具有数据上传功能的玩具和接近感应玩具
智慧农业
智能温室大棚
智能灌溉
工业自动化
工业机器人
农业机器人
Mesh组网
人机界面
POS系统
工业总线应用
音频设备
医疗保健
网络音乐播放器
健康监测
音频流媒体设备
婴儿监控器
网络广播
消费电子产品
通用低功耗IoT传感器集线器
智能手表、智能手环
通用低功耗IoT数据记录器
