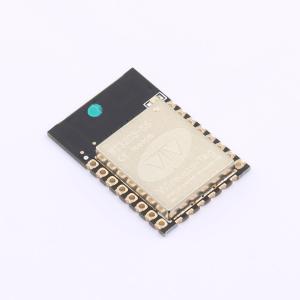

WT32C3-S5(4MB)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SMD Module,ESP32-C3,32Mbit flash(ZB25VQ32BTIGST)（qin对qin安信可ESP-C3-12F）
品牌名称: Wireless-tag(启明云端)
商品型号: WT32C3-S5(4MB)
商品编号: C7463262
商品封装: 24x16x3mm
包装方式: 编带
商品毛重: 2.01225克(g)

商品参数

商品概述

WT32C3-S5 WiFi模块是一款低功耗高性价比的嵌入式无线网络控制模块。可满足智能电网、楼宇自动化、安防、智能家居、远程医疗等物联网应用的需求。该模块核心处理器ESP32-C3在较小尺寸封装中集成了业界领先的RISC-V 32位单核处理器，主频最高支持160 MHz，PCB板载天线。该模块支持标准的IEEE 802.11 b/g/n协议，低功耗蓝牙5.0(Bluetooth LE)：Bluetooth 5、Bluetooth mesh。用户可以使用该模块为现有的设备添加蓝牙配网及联网功能，也可以构建独立的网络控制器。

商品特性

采用SMD-22封装
板载PCB天线
工作电压：3.3V
工作环境温度：-20 - 85°C
内置ESP32-C3芯片，RISC-V 32位单核微处理器，主频最高160MHz
SRAM 400KB，RTC SRAM 8KB，ROM 384KB
模组内置Flash 4MB
系统WIFI：支持IEEE 802.11 b/g/n协议，支持1T1R模式，数据速率高达150 Mbps
WIFI 2.4 GHz，支持WEP/WPA-PSK/WPA2-PSK安全模式，帧聚合(TX/RX A-MPDU，RX A-MSDU)
蓝牙：低功耗蓝牙5.0(Bluetooth LE)：Bluetooth 5、Bluetooth mesh，速率支持125 Kbps、500 Kbps、1 Mbps、2 Mbps，广播扩展(Advertising Extensions)，多广播(Multiple Advertisement Sets)，信道选择(Channel Selection Algorithm #2)
硬件：支持GPIO，SPI，UART，I2C，I2S，红外收发器，LED PWM控制器，USB JTAG接口，通用DMA控制器，TWAITM控制器（兼容ISO11898-1），温度传感器，SAR模/数转换器
支持STA/AP/STA+AP工作模式，支持远程OTA

应用领域

智能电网
楼宇自动化
安防
智能家居
远程医疗

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	核心芯片	ESP32-C3
	支持协议	Bluetooth5.0
	接口类型	I2C；GPIO；UART；SPI；I2S
	频率	2.4GHz
	天线形式	板载PCB天线

	属性	参数值
	发射功率	18dBm
	工作电压	3V~3.6V
	接收电流	87mA
	发送电流	367mA
	工作温度	-20℃~+85℃
