温馨提醒：图片仅供参考，商品以实物为准

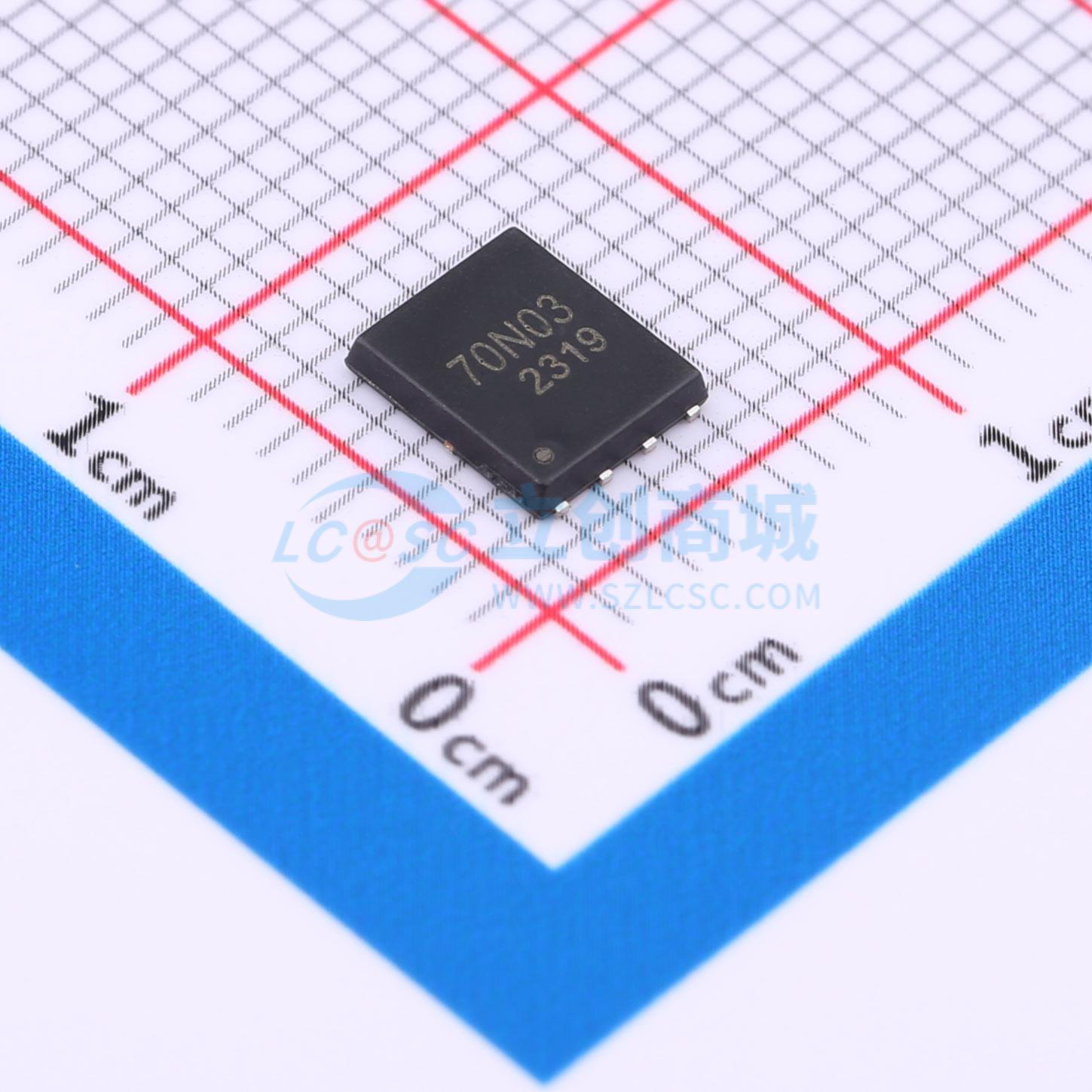

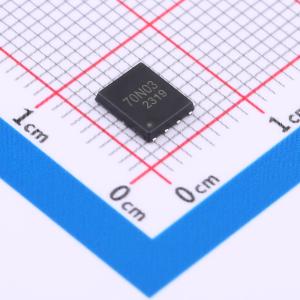

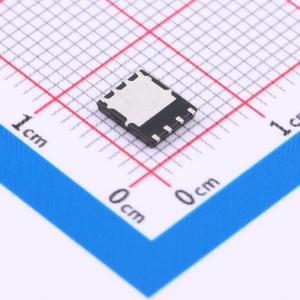

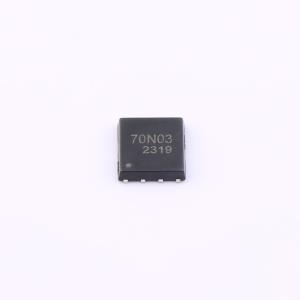

TMN3070NF
N沟道增强型MOSFET
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低导通电阻。符合RoHS和无卤标准
- 品牌名称
- TMC(台懋)
- 商品型号
- TMN3070NF
- 商品编号
- C7463254
- 商品封装
- DFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 5.2mΩ@10V | |
| 耗散功率(Pd) | 82.5W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60.5nC@10V | |
| 输入电容(Ciss) | 2.016nF | |
| 反向传输电容(Crss) | 230pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 251pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
- 低RDS(ON)
- 符合RoHS标准且无卤
商品特性
- 100%进行UIS测试
- 100%进行Rg测试
应用领域
-负载开关-脉冲宽度调制(PWM)
