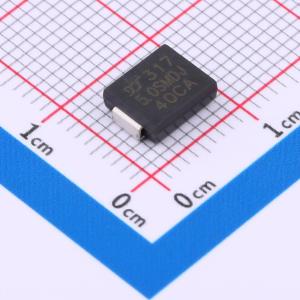

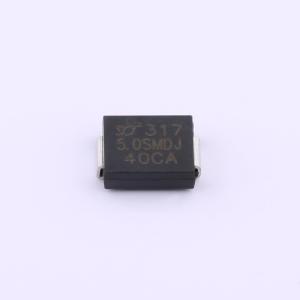

温馨提醒：图片仅供参考，商品以实物为准
5.0SMDJ40CAQ
双向TVS 40V截止 峰值浪涌电流：77.5A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装。适合自动贴装。有单向和双向可选。10/1000 μs波形下具有5000W的峰值脉冲功率能力。出色的钳位能力。极快的响应时间。应用：用于保护敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车、电信传感器单元信号线上引起的电压瞬变。
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- 5.0SMDJ40CAQ
- 商品编号
- C7462783
- 商品封装
- DO-214AB(SMC)
- 包装方式
- 编带
- 商品毛重
- 0.4075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 77.5A@10/1000us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 49.1V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 有单向和双向可选
- 采用10/1000 µs波形时，峰值脉冲功率能力达5000W
- 出色的钳位能力
- 响应时间极快
- 浪涌电阻增量低
- 符合J-STD-020C标准的MSL 1级，无铅最高峰值温度为260℃
- 依据IEC 61000-4-2标准，数据线ESD保护能力为30kV（空气）、30kV（接触）
应用领域
- 用于保护敏感电子设备，抵御由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车、电信领域传感器单元信号线上产生的电压瞬变。
