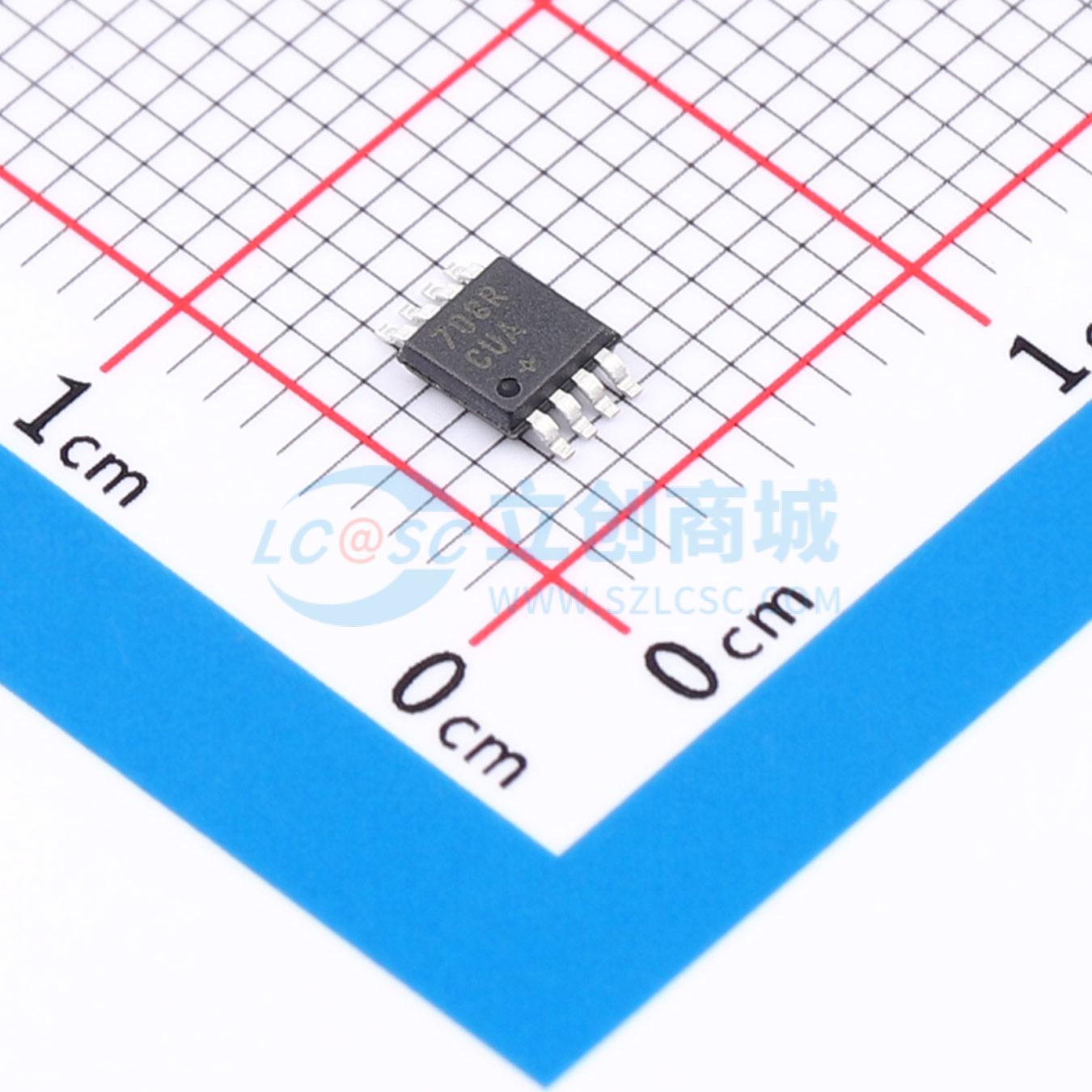

MAX708RCUA+

MAX706P/R/S/T、MAX706AP/AR/AS/AT和MAX708R/S/T微处理器（µP）监控电路降低了在+3V至+5V µP系统中监控+3V电源电平所需的复杂度和元件数量。与分立IC或分立元件相比，这些器件显著提高了系统的可靠性和准确性。 MAX706P/R/S/T和MAX706AP/AR/AS/AT监控电路提供以下四项功能：

1. 在电源上电、掉电和欠压情况下提供复位输出。
2. 一个独立的看门狗输出，若看门狗输入在1.6秒内未翻转，则该输出变为低电平。
3. 一个1.25V阈值检测器，用于电源故障警告、低电量检测或监控除主电源之外的其他电源。
4. 一个低电平有效的手动复位输入。 MAX706R/AR、MAX706S/AS和MAX706T/AT之间的唯一区别在于复位阈值电压电平，分别为2.63V、2.93V和3.08V。所有器件的复位输出信号均为低电平有效。MAX706P/AP与MAX706R/AR相同，只是复位输出信号为高电平有效。当WDI输入悬空或连接到低泄漏三态输出的高阻抗状态时，MAX706AP/AR/AS/AT的看门狗定时器功能禁用。 MAX708R/S/T提供与MAX706R/S/T和MAX706AR/AS/AT相同的功能，只是它们没有看门狗定时器。相反，它们同时提供RESET和RESET输出。与MAX706一样，后缀为R、S和T的器件的复位阈值分别为2.63V、2.93V和3.08V。 这些器件采用8引脚SO、DIP和µMAX封装，并且在整个工作温度范围内都有完整的规格说明。

• 电池供电设备
• 便携式仪器
• 计算机
• 控制器
• 智能仪器
• 关键µP电源监控
