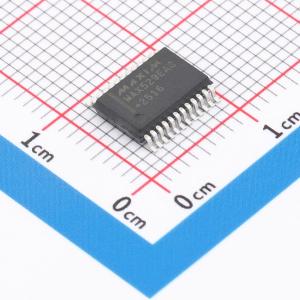

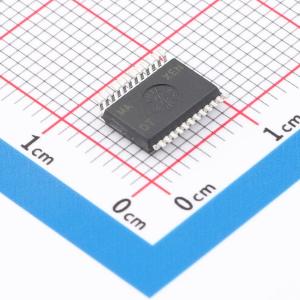

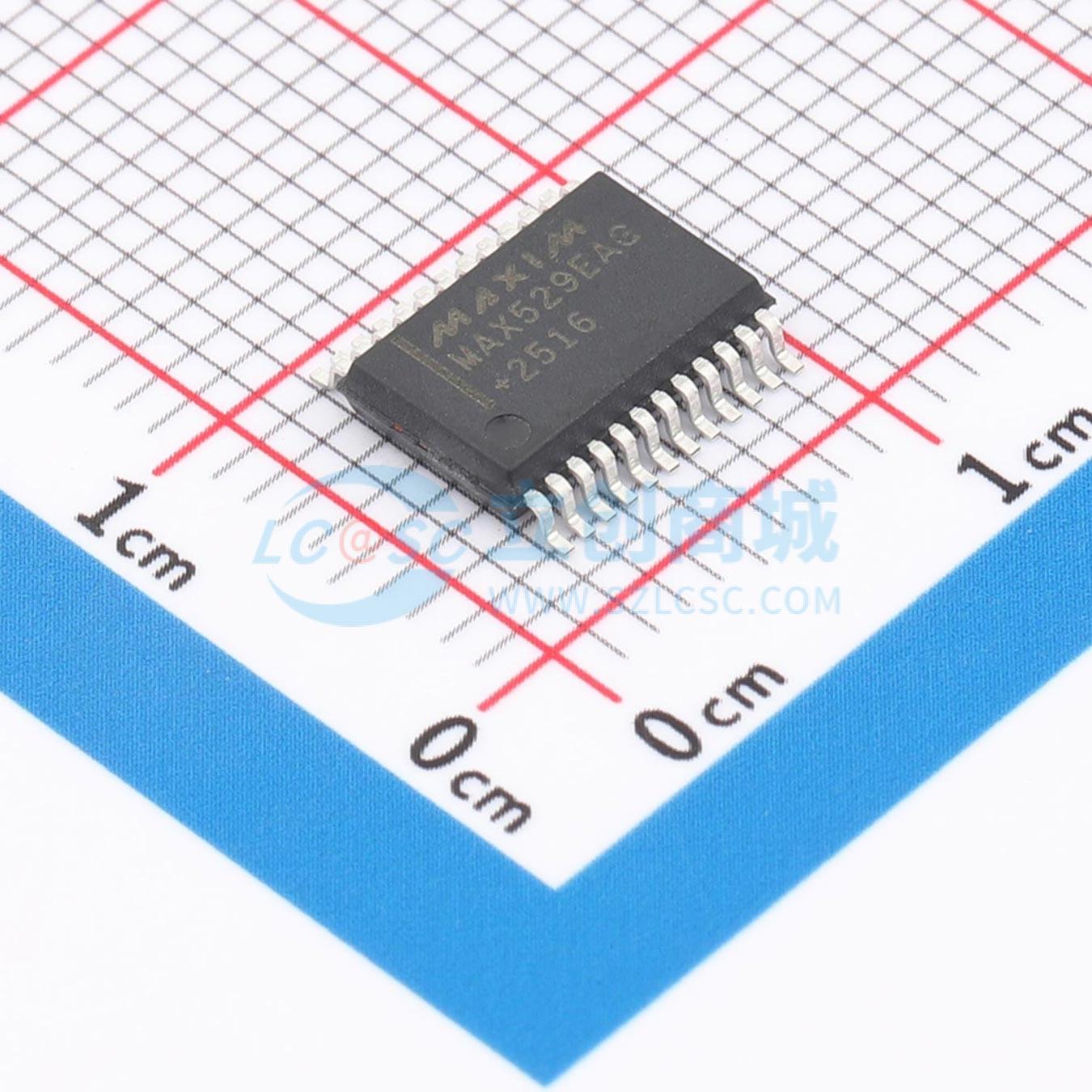

MAX529EAG+

八bit串行数模转换器带输出缓冲

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是将八进制8位数字模拟转换器（DAC）、8个输出缓冲器和串行接口逻辑集成在节省空间的收缩小外形封装（SSOP）中的单片器件。可在高达15V的单电源或高达20V的双电源下工作，包括+5V-15V、+12V-5V和+15V-5V。有一个关机引脚，可将电流消耗降至50μA以下，同时保留所有内部DAC数据。三种输出模式可针对每对8个模拟输出进行串行编程
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX529EAG+
商品编号: C7460669
商品封装: SSOP-24
包装方式: 管装
商品毛重: 0.404克(g)

商品参数

商品概述

MAX528/MAX529是单片器件，在节省空间的收缩小外形封装（SSOP）中集成了一个八通道8位数字-to-模拟转换器（DAC）、8个输出缓冲器和串行接口逻辑。MAX528可由高达15V的单电源供电，也可由总电压高达20V的双电源供电，包括+5V/-15V、+12V/-5V和+15V/-5V。MAX529可由单一的+5V电源或±5V双电源供电。对于这两款器件，关断引脚可在保留所有内部DAC数据的同时，将电流消耗降低至50μA以下。每个8路模拟输出对都可通过串行方式编程设置三种输出模式。无缓冲模式将内部R-2R DAC网络直接连接到输出引脚，降低功耗并避免缓冲器的直流误差。全缓冲模式在R-2R网络和输出之间插入一个缓冲器，提供+5mA/-2mA的输出驱动能力。半缓冲输出模式与之类似，但功耗更低，在单极性输出配置下仍可提供高达15mA的输出驱动能力。串行数据可以在多个器件之间进行“菊花链”连接。上电时，所有数据位都被复位为0，模拟输出进入无缓冲模式。

商品特性

采用节省空间的SSOP封装
8路带缓冲的同相输出
缓冲器禁用控制
2对差分参考输入
三线串行接口
单+5V或双±5V电源供电（MAX529）
低功耗关断模式
可稳定驱动容性负载

应用领域

数字增益和失调调整
数字校准
替代多个微调电位器
微控制器控制的模拟输出

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(58个/管，最小起订量 1 个)

个

起订量：1 个58个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	8
	接口类型	SPI
	工作电压	5V
	稳定时间	2us

	属性	参数值
	输出类型	电压-缓冲；电压-非缓冲
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
	静态电流	1mA
