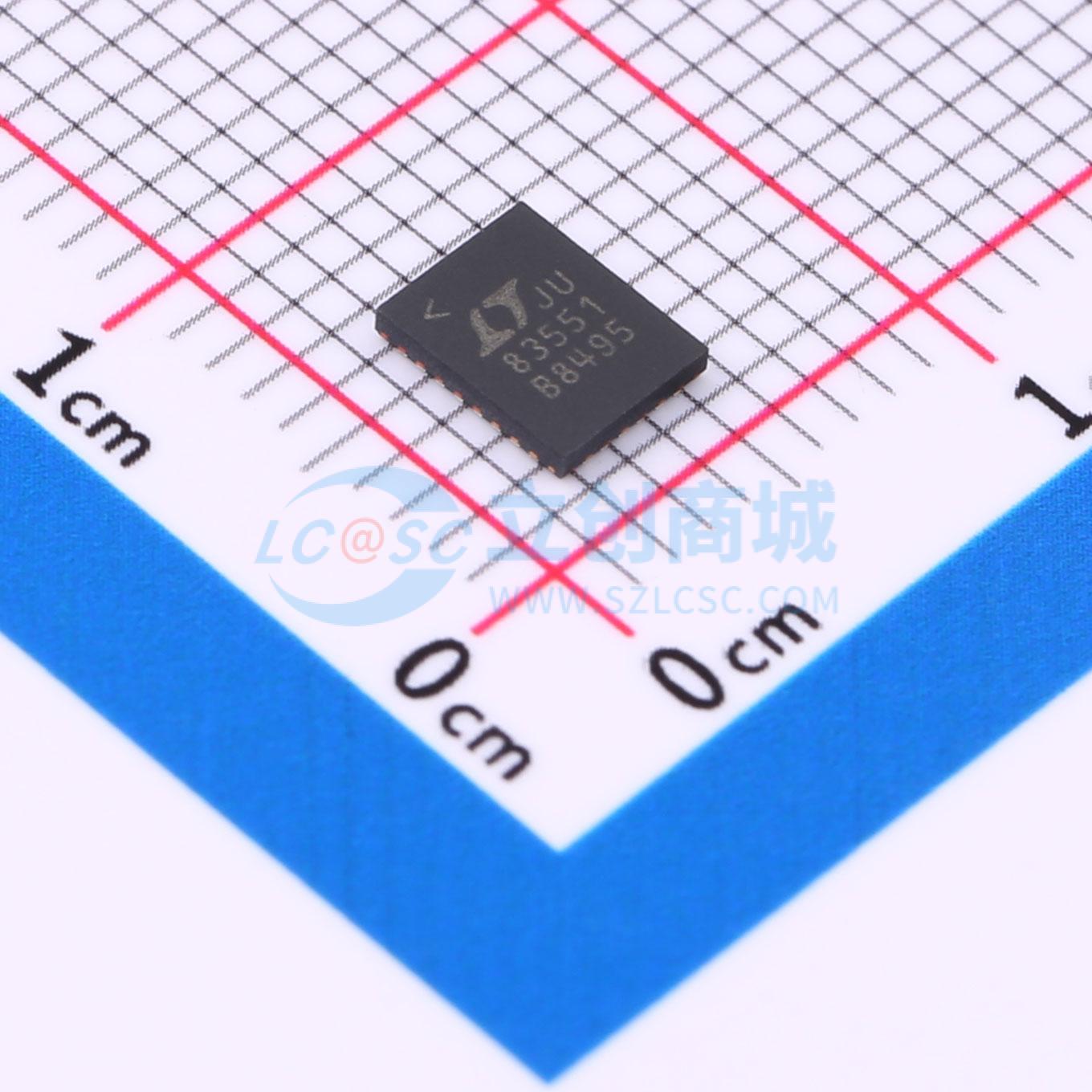

温馨提醒：图片仅供参考，商品以实物为准

LT8355IUFDM-1#WPBF

具有指数PWM和可扩展调光的60VIN/120VOUT双LED控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款双通道 DC/DC 控制器，用于驱动两串高电流 LED。固定频率、电流模式架构，可在宽范围的电源和输出电压下稳定运行。电压反馈引脚作为多个 LED 保护功能的输入，使转换器能够作为恒压源工作。可在负载的高端或低端感应输出电流
品牌名称: ADI(亚德诺)
商品型号: LT8355IUFDM-1#WPBF
商品编号: C7460339
商品封装: QFN-28(4x5)
包装方式: 管装
商品毛重: 0.1克(g)

商品参数

商品概述

LT8355-1 是一款双通道 DC/DC 控制器，设计用于驱动两串大电流 LED。固定频率、电流模式架构可在较宽的电源和输出电压范围内实现稳定运行。电压反馈引脚用作多种 LED 保护功能的输入，并使转换器能够用作恒压源。

LT8355-1 在负载的高端或低端感应输出电流。CTRL2 和 IADJ2 输入的乘积为通道 2 的输出电流提供模拟编程。通道 1 的输出电流通过 CTRL1 输入进行编程。PWM 输入和 PWMTG 高端 PMOS 驱动器提供基于时间的精确 LED 调光功能。当由外部数字信号驱动时，PWM 输入在 100Hz 时提供高达 20,000:1 的 LED 调光比。当由恒定电压驱动时，PWM 输入从 128 个内部生成的、精度高、指数间隔的调光比中选择，范围从 0.78% 到 100%。

应用领域

高电压LED应用
汽车头灯/行车灯
精确限流电压调节器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	5V~60V
	开关频率	100kHz~2MHz
	通道数	2
	输出电压	0V~120V
	输出电流	-

	属性	参数值
	调光	模拟；PWM
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	2%
