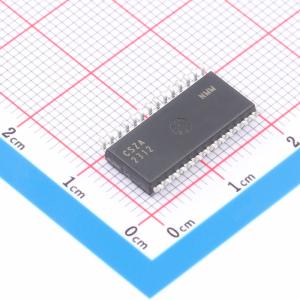

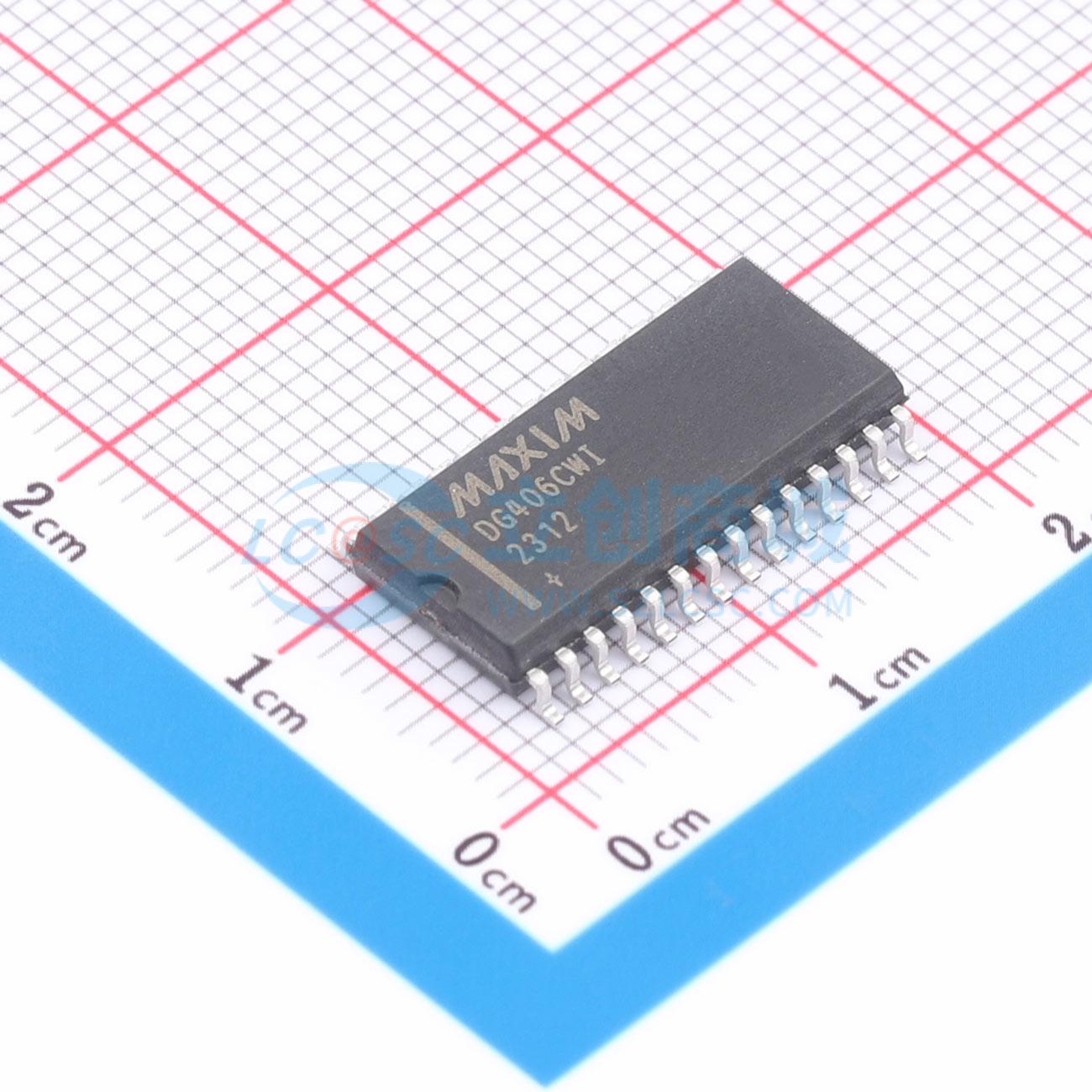

DG406CWI+

改进的16路/双8路、CMOS模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DG406CWI+
商品编号: C7460242
商品封装: SOIC-28
包装方式: 管装
商品毛重: 1.307克(g)

商品参数

	属性	参数值
	导通时间(ton)	-
	导通电阻(Ron)	100Ω
	工作温度	0℃~+70℃

商品概述

Maxim重新设计的DG406和DG407 CMOS模拟多路复用器现在具有通道间的匹配保证（最大8Ω）和指定信号范围内的平坦度（最大9Ω）。这些低导通电阻的多路复用器（最大100Ω）在任一方向上都能良好导通，并且具有低电荷注入保证（最大15pC）。此外，这些新型多路复用器在整个温度范围内提供低输入关断漏电流——在+85°C时小于5nA。

DG406是1选16多路复用器/解复用器，而DG407是双8通道多路复用器/解复用器。这两种多路复用器都可以使用+5V到+30V的单电源或±4.5V到±20V的双电源工作。静电放电保护按照MIL-STD 883标准方法3015.7保证大于2000V。这些改进型多路复用器与行业标准DG406和DG407引脚兼容，可作为插件升级。

商品特性

与行业标准DG406/DG407引脚兼容的即插即用升级
通道间保证匹配，8Ω（最大值）
保证导通电阻平坦度，9Ω（最大值）
保证低电荷注入，15pC（最大值）
低导通电阻100Ω（最大值）
输入漏电流，在±85°C时为5nA（最大值）
低功耗，1.25mW（最大值）
轨到轨信号处理
数字输入控制TTL/CMOS兼容
ESD保护>2000V（方法3015.7）

应用领域

采样保持电路
测试设备
通信系统
数据采集系统
音频信号路由

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	16:1
	通道数	1
	工作电压	5V~30V；4.5V~20V；-20V~-4.5V
