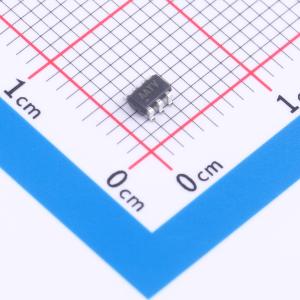

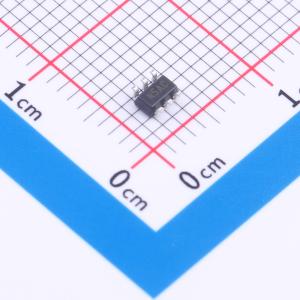

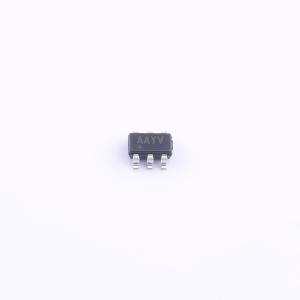

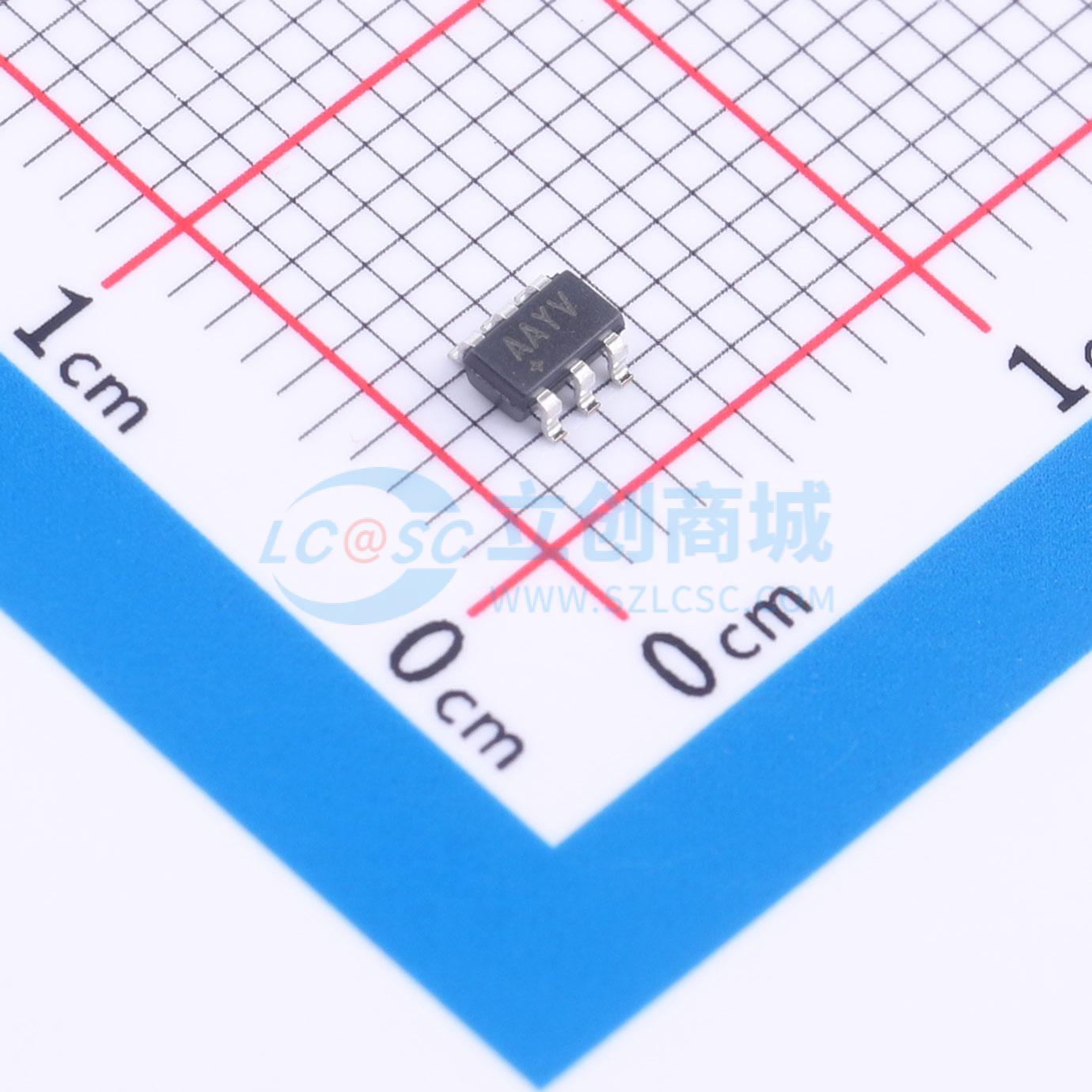

MAX5812MEUT+T

MAX5812是一款12位电压输出DAC，具备与I2C/SMBus兼容的两线接口。该器件由串行接口、掉电电路、输入和DAC寄存器、12位电阻串DAC、单位增益输出缓冲器以及输出电阻网络组成。串行接口对地址和控制位进行解码，将数据路由至输入寄存器或DAC寄存器。数据可直接写入DAC寄存器。

• MAX5812是一款单通道、12位电压输出数模转换器（DAC），拥有与I²C兼容的两线接口，时钟速率最高可达400kHz。
• 该器件采用2.7V至5.5V单电源供电，在VDD = 3.6V时仅消耗100μA电流。
• 低功耗掉电模式可将电流消耗降至1μA以下。
• MAX5812具备三种软件可选的掉电输出阻抗：100kΩ、1kΩ和高阻抗。
• 其他特性包括内部精密轨到轨输出缓冲器以及上电复位电路，该电路可使DAC在上电时处于100kΩ掉电模式。
• MAX5812采用双缓冲、与I²C兼容的串行接口，允许多个器件共享一条总线。
• 所有逻辑输入均与CMOS逻辑兼容，并采用施密特触发器进行缓冲，可直接与光耦和变压器隔离接口连接。
• 当检测到地址不匹配时，MAX5812会将时钟（SCL）信号与器件的其他部分断开，从而最大限度地减少数字噪声的串扰。
• MAX5812的工作温度范围为-40℃至+85℃，采用节省空间的6引脚SOT23封装。

• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减
• VCO/变容二极管控制
• 低成本仪器仪表
• 电池供电设备
