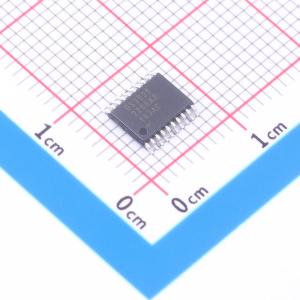

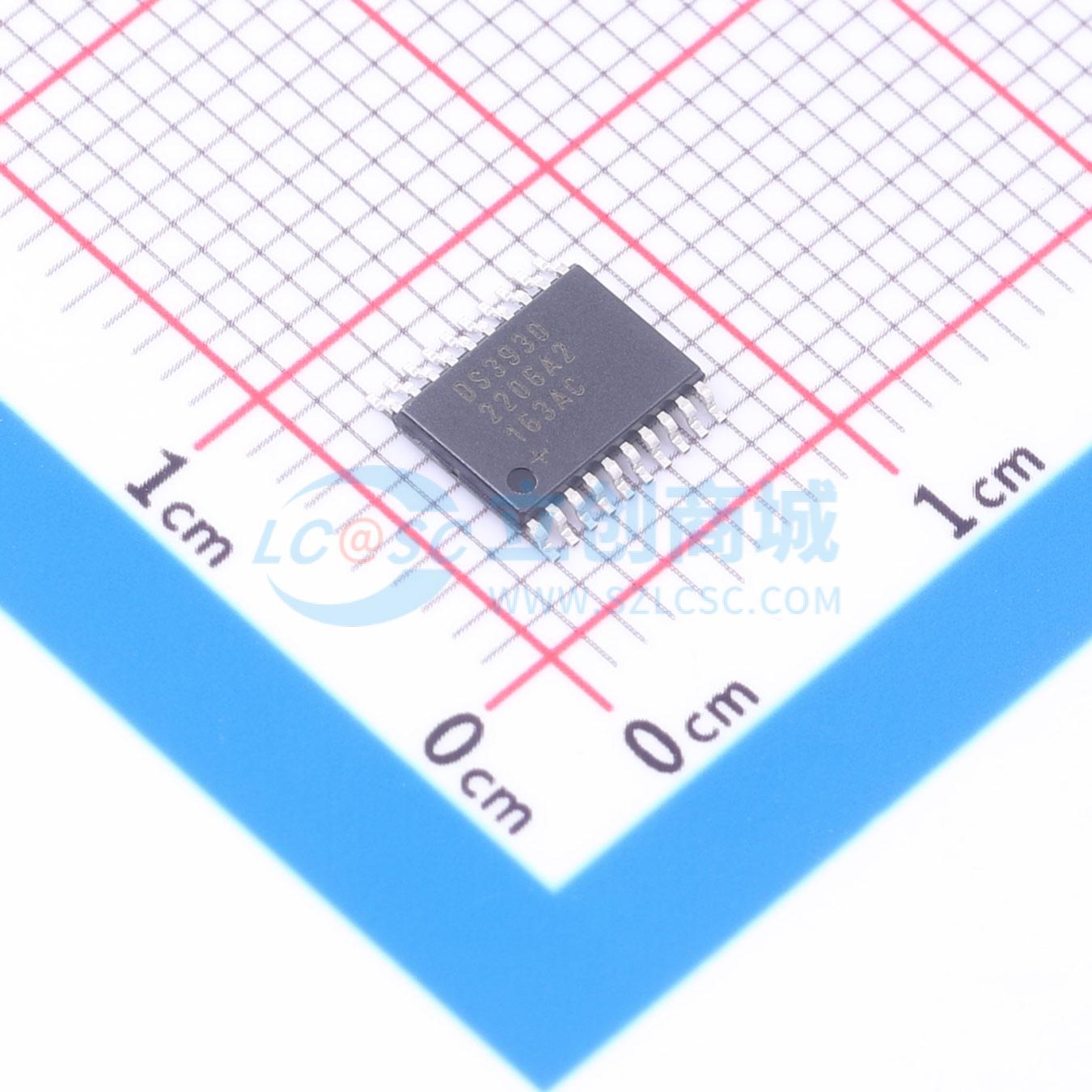

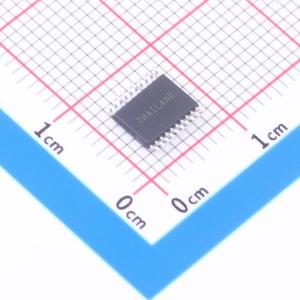

温馨提醒：图片仅供参考，商品以实物为准
DS3930E+
六进制非易失电位器，带有输入/输出和存储器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- DS3930E+
- 商品编号
- C7459426
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 16.5kΩ | |
| 抽头数 | 256 | |
| 通道数 | 6 | |
| 精度 | - | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C | |
| 温度系数 | ±250ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 阻值变化 | - | |
| 存储类型 | EEPROM | |
| 积分非线性 | 1LSB | |
| 带宽 | - | |
| 静态电流(Iq) | - | |
| 功能特性 | 非易失存储 | |
| 滑片电阻 | 1000Ω；400Ω |
商品概述
DS3930包含六个256位置非易失性(NV)电位器、64字节非易失性用户EEPROM存储器以及四个可编程非易失性I/O引脚。六个电位器共用一个公共低端。电位器分为两组，每组包含三个并联的50kΩ电位器。每组三个电位器共用一个公共高端，等效电阻为16.6kΩ（三个50kΩ电位器并联）。
商品特性
- 六个256位置非易失性电位器
- 四个通用非易失性I/O引脚
- 64字节用户EEPROM存储器
- 任意电位器端子可支持0至5.5V电压，独立于Vcc
- 所有六个电位器共用一个公共低端
- 电位器分为两组，每组三个电位器，各组共用一个公共高端
- 2线串行接口
- 宽电源范围 (2.7V 至 5.5V)
- 最多八个DS3930可共用同一2线总线
应用领域
- 射频收发器
- 电压基准
- 电源校准
- 手机和PDA
- 光纤收发模块
- 便携式电子设备
- 收音机调谐器
- 机械电位器的小型低成本替代
