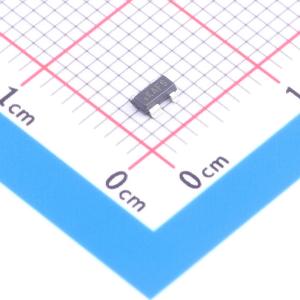

温馨提醒：图片仅供参考，商品以实物为准

MAX6468US16D3+T

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6468US16D3+T
商品编号: C7458769
商品封装: SOT-143-4
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

MAX6467/MAX6468微处理器（μP）监控电路可监控+1.8V至+5.0V的单电源电压，若电源电压降至预设阈值以下，则发出复位信号。边沿触发的单触发手动复位功能可确保μP仅在固定的超时时间内进入复位模式，即使手动复位信号持续有效也是如此。与传统的手动复位监控电路相比，MAX6467/MAX6468显著提高了系统可靠性。多种工厂微调的阈值选项可适应不同的电源电压和容差，无需外部元件。工厂预设的阈值范围为+1.575V至+4.625V，可监控具有不同容差的+5.0V、+3.3V、+3.0V、+2.5V和+1.8V电源。提供150ms（最小值）和1200ms（最小值）的复位超时时间，以适应不同的μP平台。当VCC降至阈值以下或边沿触发的MR信号为低电平时，单个低电平有效RESET输出信号有效。在VCC升至阈值以上后，RESET在复位超时时间内保持低电平；在手动复位输入信号下降沿之后，RESET在固定的单触发超时时间内保持低电平。只要VCC保持在+1V以上，RESET就保持有效。漏极开路（MAX6467）和推挽（MAX6468）输出选项为系统设计提供了更大的灵活性。 MAX6467/MAX6468采用节省空间的4引脚SOT143封装和超小型4引脚SC70封装，工作温度范围为汽车级（-40°C至+125°C）。

商品特性

针对+5.0V、+3.3V、+3.0V、+2.5V和+1.8V电源的精密工厂预设复位阈值电压
带单触发脉冲复位输出的边沿触发手动复位输入
两种复位超时时间选项（150ms最小值或1200ms最小值）
抗短电压瞬变
低电源电流（VCC = +1.8V时为3μA）
当VCC = +1V时RESET仍有效
低电平有效漏极开路和推挽RESET输出选项
-40°C至+125°C工作温度范围
小型4引脚SC70和SOT143封装
无需外部元件
与MAX811、MAX6315、MAX6384和MAX6386引脚兼容
通过AEC-Q100认证

应用领域

手机/个人数字助理
嵌入式控制系统
工业设备
汽车产品
便携式/电池供电设备
医疗设备
DSL调制解调器
MP3播放器
GPS系统
数码相机

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(37个/圆盘，最小起订量 2500 个)

个

起订量：2500 个37个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	简单复位/加电复位
	输出类型	推挽
	复位有效电平	低电平有效

	属性	参数值
	阈值电压	1.575V
	受监控电压数	1
	复位超时	150ms
	工作温度	-40℃~+125℃@(Ta)
