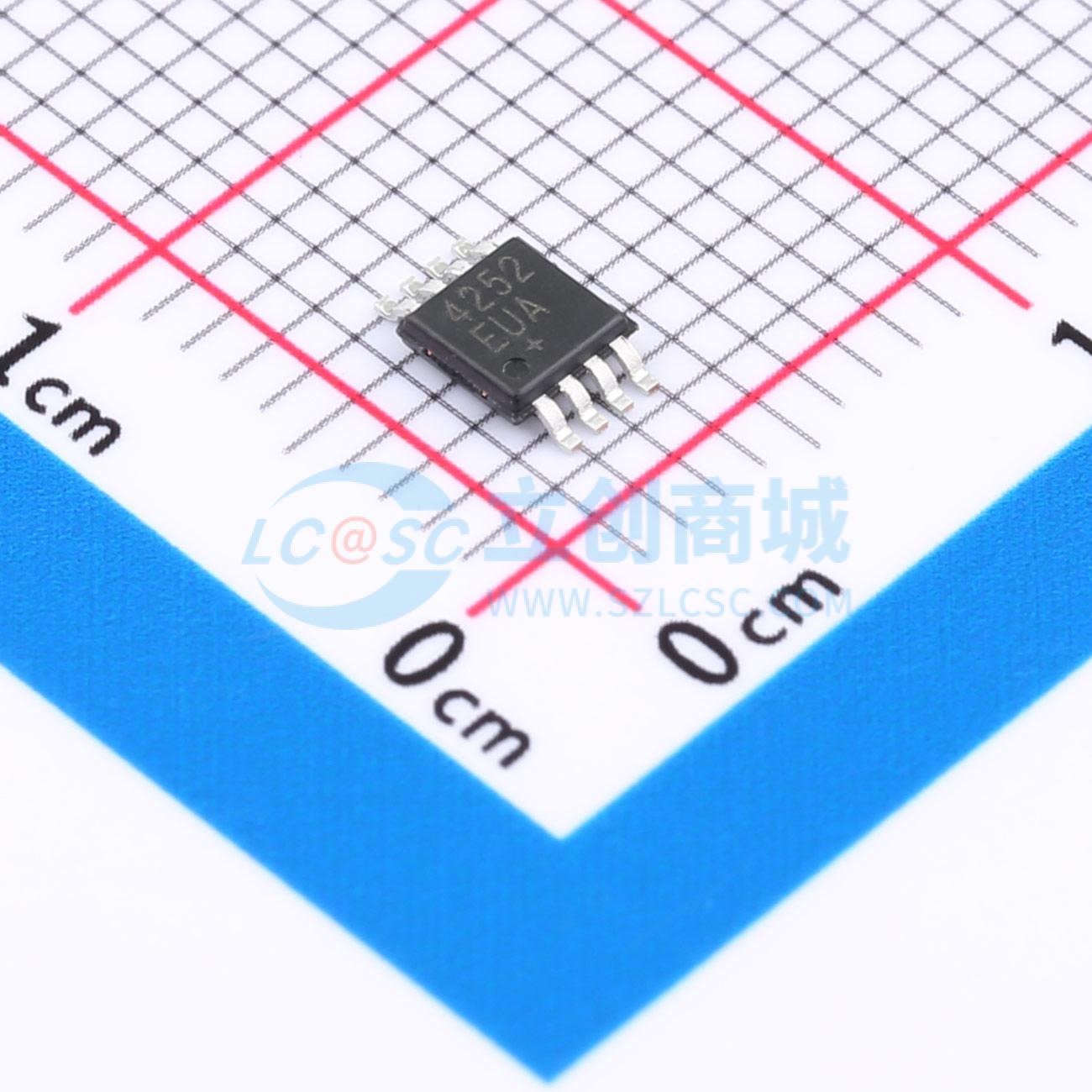

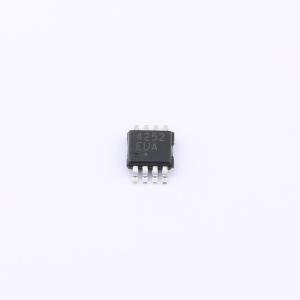

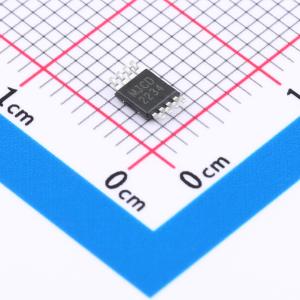

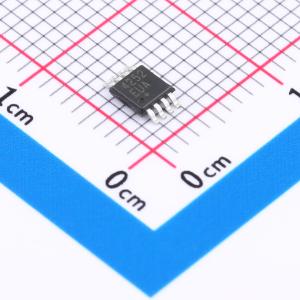

温馨提醒：图片仅供参考，商品以实物为准
MAX4252EUA+
UCSP，单电源，低噪声，低失真，轨到轨运放
- 商品型号
- MAX4252EUA+
- 商品编号
- C7458664
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 150pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 7.9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 115dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.4V~5.5V |
商品概述
MAX4249–MAX4257 系列低噪声、低失真运算放大器具备轨到轨输出能力，可在低至 2.4V 的单电源下工作。每路放大器的静态电源电流为 400μA，具有超低失真（总谐波失真 0.0002%）、低输入电压噪声密度（7.9nV/√Hz）和低输入电流噪声密度（0.5fA/√Hz）的特性。这些特性使该器件成为需要低失真和/或低噪声的便携式/电池供电应用的理想选择。 为进一步节能，MAX4249/MAX4251/MAX4253/MAX4256 提供低功耗关断模式，可将电源电流降至 0.5μA，并使放大器输出进入高阻态。MAX4249–MAX4257 的输出摆幅为轨到轨，输入共模电压范围包含地。MAX4250–MAX4254 为单位增益稳定，增益带宽积为 3MHz。MAX4249/MAX4255/MAX4256/MAX4257 内部补偿增益为 10V/V 或更高，增益带宽积为 22MHz。单通道 MAX4250/MAX4255 采用节省空间的 5 引脚 SOT23 封装。MAX4252 采用 8 凸点芯片级封装（UCSP），MAX4253 采用 10 凸点 UCSP 封装。MAX4250AAUK 采用 5 引脚 SOT23 封装，适用于汽车级温度范围（-40℃ 至 +125℃）。
商品特性
- 提供节省空间的 UCSP、SOT23 和 μMAX 封装
- 低失真：0.0002% 总谐波失真（1kΩ 负载）
- 每路放大器静态电源电流 400μA
- 单电源 2.4V 至 5.5V 工作
- 输入共模电压范围包含地
- 10kΩ 负载时，输出摆幅距轨 8mV 以内
- 3MHz 增益带宽积，单位增益稳定（MAX4250–MAX4254）
- 22MHz 增益带宽积，增益 AV ≥ 10V/V 时稳定（MAX4249/MAX4255/MAX4256/MAX4257）
- 出色的直流特性
- 失调电压 VOS = 70μV
- 偏置电流 IBIAS ≤ 1pA
- 大信号电压增益 ≥ 116dB
- 低功耗关断模式
- 电源电流降至 0.5μA
- 输出进入高阻态
- 可驱动 400pF 容性负载
应用领域
- 无线通信设备
- 功率放大器控制
- 便携式/电池供电设备
- 医疗仪器
- ADC 缓冲器
- 数字秤/应变计
交货周期
订货25-27个工作日购买数量
(50个/管，最小起订量 1000 个)个
起订量：1000 个50个/管
总价金额：
￥ 0.00近期成交1单
