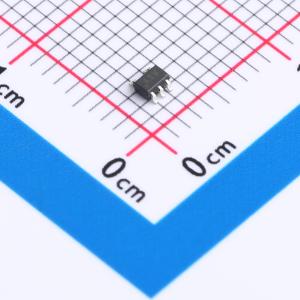

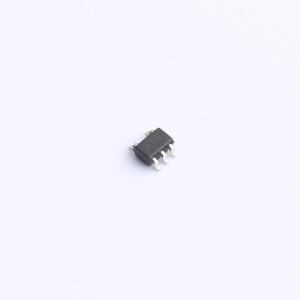

温馨提醒：图片仅供参考，商品以实物为准

MAX9140AAXK+T

40纳秒，低功耗，3V/5V，轨到轨单电源比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单路和双路/四路高速比较器，针对 3V 或 5V 电源系统进行了优化。这些设备结合了高速、低功耗和轨到轨输入的特点。传播延迟为 40ns，每个比较器的电源电流仅为 150μA。输入共模范围超出两个电源轨。输出无需外部上拉电路即可拉至任一电源轨的 0.3V 以内，非常适合与 CMOS 和 TTL 逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障条件。内部迟滞确保即使在输入信号缓慢变化时也能实现清晰的输出切换。这些设备是行业标准比较器的高速、低功耗和低成本升级版。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9140AAXK+T
商品编号: C7456538
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

MAX9140/MAX9141为单通道，MAX9142/MAX9144为双通道/四通道高速比较器，针对由3V或5V电源供电的系统进行了优化。MAX9141具备锁存使能和器件关断功能。这些器件集高速、低功耗和轨到轨输入于一体。传播延迟为40ns，每个比较器的电源电流仅为150μA。这些器件的输入共模范围超出了两个电源轨。输出无需外部上拉电路即可拉至任一电源轨的0.3V以内，使这些器件非常适合与CMOS和TTL逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障情况。内部迟滞确保即使输入信号变化缓慢，输出也能干净利落地切换。这些器件是对行业标准比较器MAX941/MAX942/MAX944的高速、低功耗、低成本升级产品。 MAX9140提供微型5引脚SC70和SOT23封装。MAX9141和MAX9142提供8引脚SOT23和SO封装，而MAX9144提供14引脚SO和TSSOP封装。

商品特性

快速，40ns传播延迟（10mV过驱动）
低功耗，每个比较器150μA电源电流（3V）
针对3V和5V应用优化
轨到轨输入电压范围
低失调电压，500μV
内部迟滞实现干净切换
输出摆幅距电源轨300mV
CMOS/TTL兼容输出
输出锁存（仅MAX9141）
关断功能（仅MAX9141）
提供SC70和SOT23封装
通过AEC-Q100认证（仅MAX9140AAXK/V+T）

应用领域

线路接收器
电池供电系统
阈值检测器/鉴别器
3V/5V系统
过零检测器
采样电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	6mV
	输入偏置电流(Ib)	350nA
	滞后电压(Vhys)	1.5mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	推挽
	输出模式	TTL；CMOS
	工作温度	-40℃~+125℃
