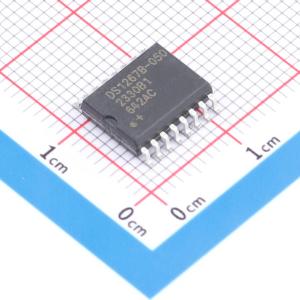

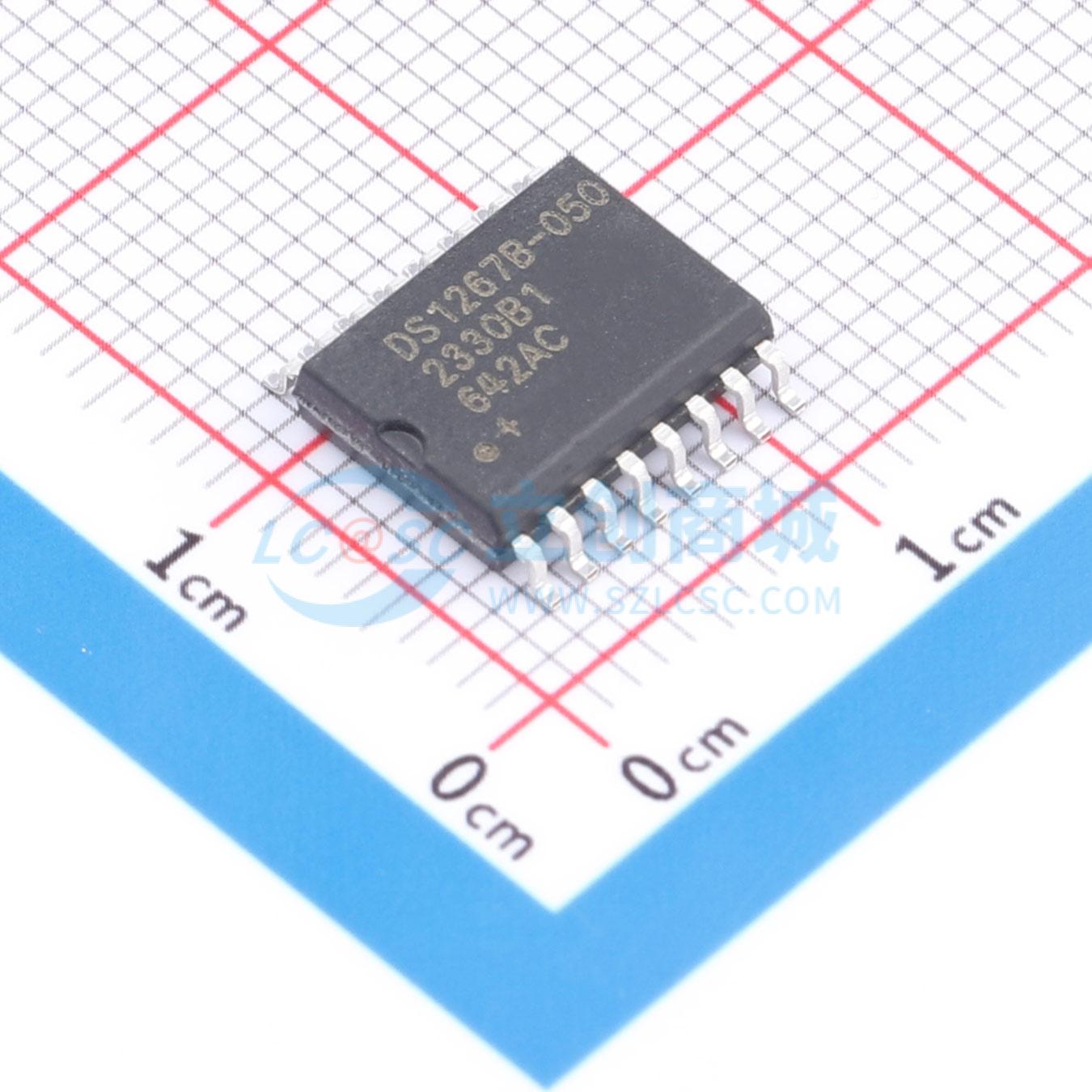

DS1267BS-050+

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS1267BS-050+
商品编号: C7455712
商品封装: SO-16
包装方式: 管装
商品毛重: 0.315克(g)

商品参数

商品概述

DS1267B双数字电位器芯片由两个数字控制的固态电位器组成。每个电位器由256个电阻段构成。在每个电阻段与电位器两端之间是抽头点，滑动端可连接到这些抽头点。滑动端在电阻阵列上的位置由一个8位数值设定，该数值控制哪个抽头点连接到滑动端输出。该器件的通信和控制通过一个三线串行端口接口实现。此接口允许读取或写入器件滑动端的位置。

两个电位器可以串联（或堆叠），以在相同分辨率下增加总电阻。对于多器件、单处理器环境，DS1267B可以级联或菊花链连接。这一特性可通过单条三线总线控制多个器件。

DS1267B提供三种标准电阻值，包括10kΩ、50kΩ和100kΩ版本。该器件提供16引脚SO和20引脚TSSOP封装。

商品特性

两个数字控制的256位置电位器
串行端口可用于设置和读取两个电位器
电阻器可串联以增加总电阻
16引脚SO和20引脚TSSOP封装
电阻元件经过温度补偿，相对线性度为±0.3 LSB
标准电阻值：DS1267B–10约10kΩ，DS1267B–50约50kΩ，DS1267B–100约100kΩ
工作温度范围：工业级：-40℃至+85℃

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(46个/管，最小起订量 1 个)

个

起订量：1 个46个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字电位器
	阻值	50kΩ
	抽头数	256
	通道数	2
	精度	±20%
	工作电压	4.5V~5.5V

	属性	参数值
	接口类型	串行
	温度系数	750ppm/℃
	工作温度	-40℃~+85℃
	阻值变化	线性
	积分非线性	0.75LSB
	静态电流	600nA
