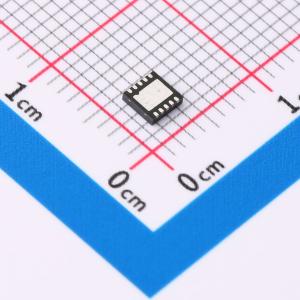

温馨提醒：图片仅供参考，商品以实物为准

GM12051ACPZ-R7

输入20V 输出可调 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GM12051ACPZ-R7是一款低噪声、低压差线性稳压器 (LDO)，可提供1A输出电流。压差：225mV。超低噪声：1.8µVRMS。PSSR（电源抑制比）：59dB(在 2MHz) 。
品牌名称: GONGMOSEMI(共模半导体)
商品型号: GM12051ACPZ-R7
商品编号: C7452155
商品封装: DFN-10(3x3)
包装方式: 编带
商品毛重: 0.1489克(g)

商品参数

商品概述

GM12051是一款高性能低压差线性稳压电源，其采用的超低噪声和超高电源抑制比（PSRR）架构对噪声敏感的信号采集和无线通信应用供电。GM12051被设计为一个高性能电流基准后跟随一个高性能电压缓冲器，其可容易地通过并联以进一步降低噪声、增加输出电流和改善PCB上的散热量。 GM12051可在225mV典型压差电压条件下提供1A。正常工作静态电流的典型值为3.1mA，并在停机模式中低于1µA。该器件通过片外电阻调节输出电压，能够在宽输出电压范围(1V至15V)内保持单位增益工作，从而提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，并且这些性能与输出电压无关。此外，该稳压电源还拥有可编程电流限值、快速启动和用于指示输出电压调节的可编程电源良好信号。 GM12051能够在采用10µF (最小值)陶瓷输出电容的情况下实现稳定。内置保护功能电路包括内部电流限制和过热保护。GM12051采用耐热性能增强型8引脚和10引脚3mm x 3mm DFN封装和12引脚4mm x 4.9mm DFN12封装。其中DFN12封装VIOC跟随功能可控制前级开关电源输出电压以维持GM12051恒定的压差，从而实现最小化功耗。

商品特性

超低RMS噪声：1.8µVrms
超低点噪声：6nV/√Hz(在10kHz)
超高PSRR：120dB(在100Hz)，59dB(在2MHz)
输出电流：1A
宽输入电压范围：2.6V至20V
单个SET pin电容改善噪声和PSRR
100µA SET引脚电流：±1%初始精度
单个SET pin电阻器设置输出电压
可编程电流限值
低压差电压：225mV
输出电压范围：1V至15V
VIOC调整前级电源电压以实现最小功耗（DFN12封装）
可编程电源良好
快速启动能力
高精度使能/欠压闭锁
可并联多个器件以降低噪声和提供较高的电流
第二重保护功能：内部电流限制
最小输出电容：10µF(陶瓷)
8引脚和10引脚3mm×3mm DFN封装
12引脚4mm×4.9mm DFN12封装和MSOP - 12管脚兼容

应用领域

RF电源、PLL、VCO、混频器、低噪声放大器(LNA)
超低噪声仪表及工业相机
高速/高精度数据转换器
医疗成像、超声诊断
红外传感
高精度电源
用于开关电源的后置稳压电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交51单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1V~15V
	输出电流	1A
	电源纹波抑制比(PSRR)	120dB@(100Hz)
	压差	222mV@(1A)

	属性	参数值
	静态电流(Iq)	3.1mA
	噪声	1.8uVrms
	特性	带使能；PG脚；过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
