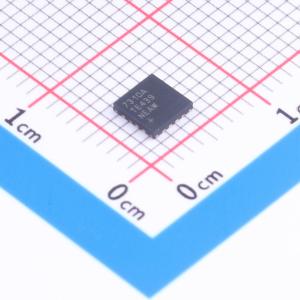

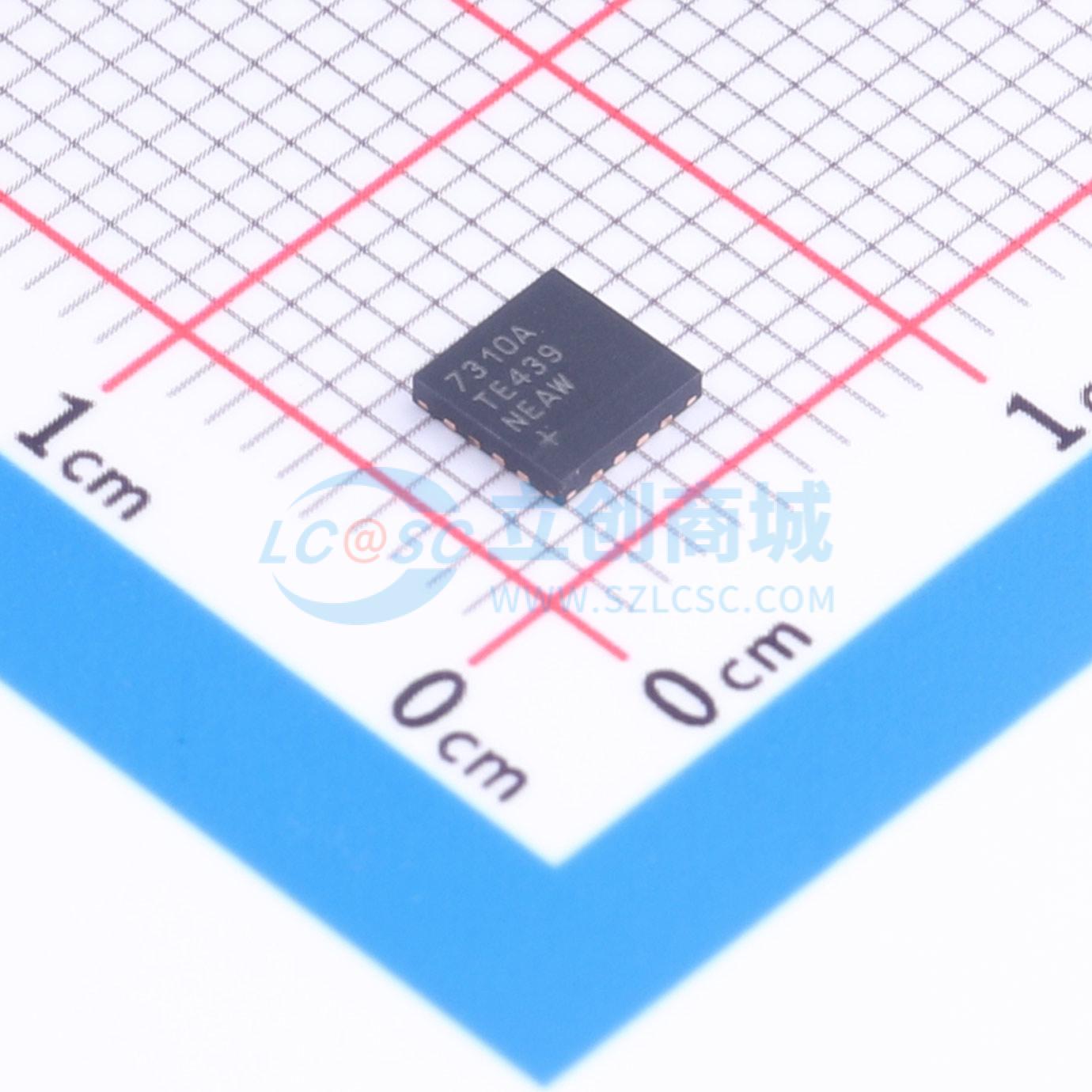

MAX7310ATE+

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX7310ATE+
商品编号: C7451974

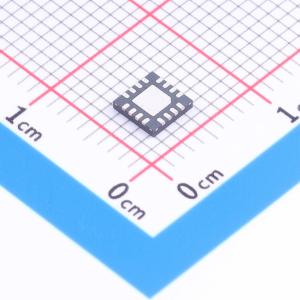

商品封装: TQFN-16(4x4)
包装方式: 管装
商品毛重: 0.46克(g)

商品参数

商品概述

MAX7310为兼容SMBus和I2C的应用提供8位并行输入/输出端口扩展。MAX7310由输入端口寄存器、输出端口寄存器、极性反转寄存器、配置寄存器、总线超时寄存器和兼容SMBus/I2C的串行接口组成。系统主机可通过写入高电平有效的极性反转寄存器来反转MAX7310的输入数据。系统主机可通过写入总线超时寄存器来启用或禁用总线超时功能。八个I/O端口中的任何一个都可配置为输入或输出。低电平有效的复位输入将八个I/O设置为输入。三个地址选择引脚可配置56个从机ID地址中的一个。 MAX7310提供16引脚薄型QFN、TSSOP和QSOP封装，工作温度范围为-40℃至+125℃的汽车级温度范围。 MAX7310通用输入/输出（GPIO）外设通过兼容I2C的串行接口控制，最多可提供八个I/O端口。MAX7310由输入端口寄存器、输出端口寄存器、极性反转寄存器、配置寄存器和总线超时寄存器组成。低电平有效的复位输入将八条I/O线设置为输入。三个从机ID地址选择引脚（AD0、AD1和AD2）可选择56个从机ID地址中的一个。

商品特性

400kHz两线接口
2.3V至5.5V工作电压
低待机电流（典型值7.7μA）
总线超时功能，确保无锁定运行
56个从机ID地址
极性反转
八个I/O引脚，上电默认设置为输入
I/O0上的5V耐压开漏输出
4mm x 4mm、0.8mm薄型QFN封装
-40℃至+125℃工作温度范围

应用领域

服务器
RAID系统
工业控制
医疗设备
仪器仪表、测试测量

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	是否有中断输出	无中断输出
	输出类型	-
	工作电压	2.3V~5.5V

	属性	参数值
	灌电流(IOL)	-
	拉电流(IOH)	-
	时钟频率(fc)	400kHz
	工作温度	-40℃~+125℃
