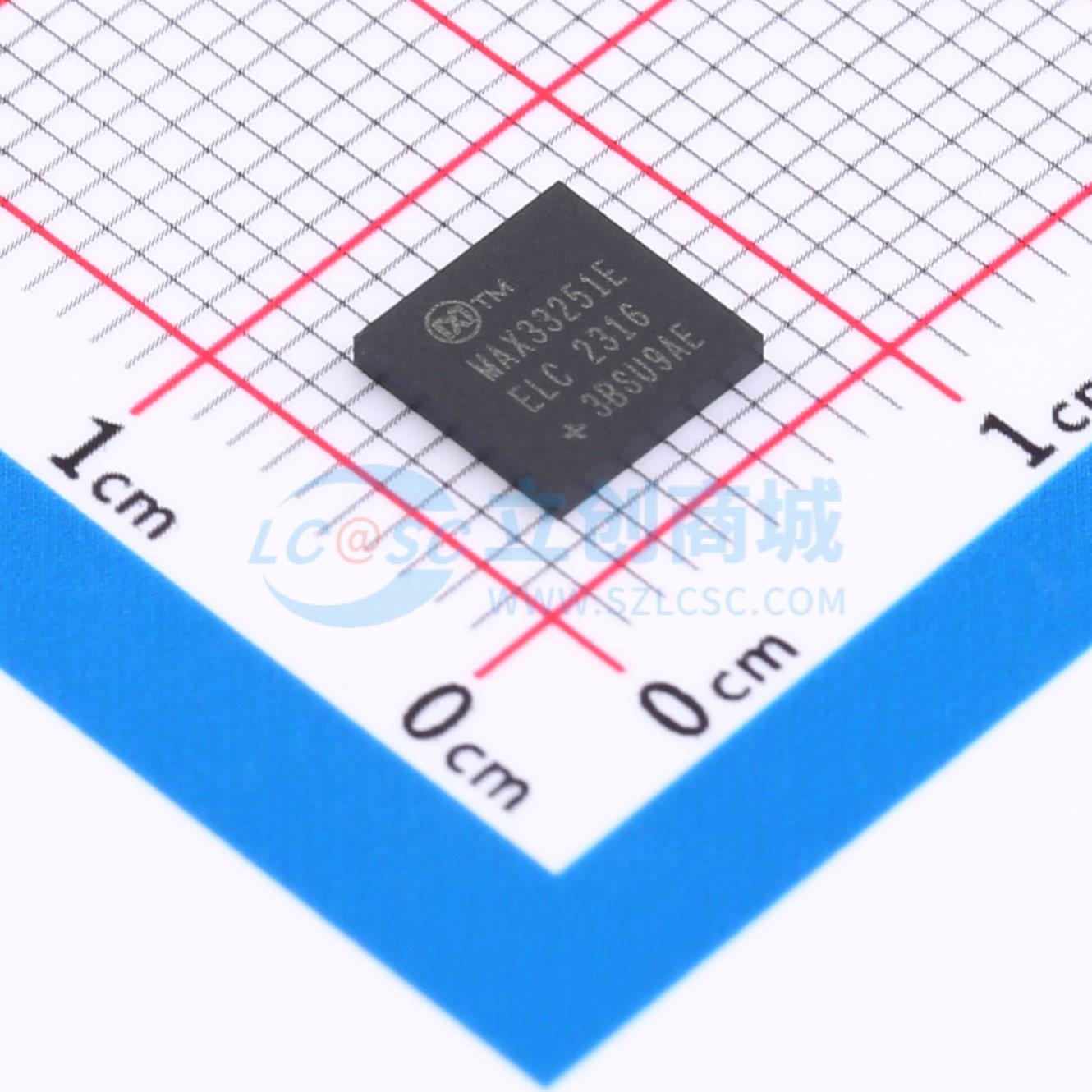

MAX33251EELC+

带有±15kV ESD保护和集成电容的600V隔离2Tx/2Rx和1Tx/1Rx RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX33250E和MAX33251E分别是隔离式2发送/2接收和1发送/1接收RS - 232收发器，逻辑UART端与现场端之间的电流隔离为600VRMS（60秒）。隔离屏障可保护逻辑UART端免受现场端的电气瞬态冲击。它还能打破接地环路以及两端之间可能破坏数据收发的接地电位差。MAX33250E和MAX33251E符合EIA/TIA - 232E标准，数据传输速率最高可达1Mbps。这些隔离式RS - 232收发器集成了电荷泵和反相器，无需高正电压和负电压电源。两款器件还集成了电荷泵和反相器电容，有助于进一步减少PCB空间。UART逻辑端的电源引脚VCCA采用+3V至+5.5V的双电压电源供电。VCCB同样工作在+3V至+5.5V，简化了电源要求，并能实现两种电压之间的电平转换。这些器件现场端的发送器和接收器具备±15kV的ESD HBM保护，适用于经常操作RS - 232电缆的应用。两款器件均采用12引脚、6mm x 6mm的LGA封装，工作温度范围为-40℃至+85℃。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX33251EELC+
商品编号: C7451817
商品封装: LGA-12(6x6)
包装方式: 托盘
商品毛重: 0.55克(g)

商品参数

参数完善中

商品概述

MAX33250E和MAX33251E分别是隔离式2发送/2接收和1发送/1接收RS - 232收发器，逻辑UART端与现场端之间的电流隔离为600VRMS（60秒）。隔离屏障可保护逻辑UART端免受现场端的电气瞬态冲击。它还能打破接地环路以及两端之间可能破坏数据收发的接地电位差。MAX33250E和MAX33251E符合EIA/TIA - 232E标准，数据传输速率最高可达1Mbps。这些隔离式RS - 232收发器集成了电荷泵和反相器，无需高正电压和负电压电源。两款器件还集成了电荷泵和反相器电容，有助于进一步减少PCB空间。UART逻辑端的电源引脚VCCA采用+3V至+5.5V的双电压电源供电。VCCB同样工作在+3V至+5.5V，简化了电源要求，并能实现两种电压之间的电平转换。这些器件现场端的发送器和接收器具备±15kV的ESD HBM保护，适用于经常操作RS - 232电缆的应用。两款器件均采用12引脚、6mm x 6mm的LGA封装，工作温度范围为-40℃至+85℃。

商品特性

高度集成节省空间并简化设计
集成电荷泵和反相器，无需额外电源
四个内部电容节省PCB空间
与分立解决方案相比，集成隔离器最多可节省63%的空间
集成保护功能，实现可靠通信
可承受600V RMS隔离电压60秒（VISO）
200VRMS工作电压可持续超过50年（VIOWM）
集成±15kV ESD人体模型（HBM）

应用领域

诊断设备
销售点系统
工业设备
GPS设备
通信系统
医疗设备
