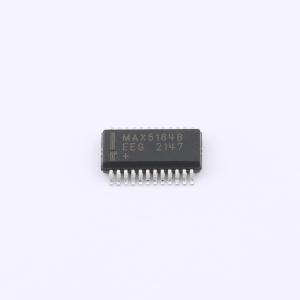

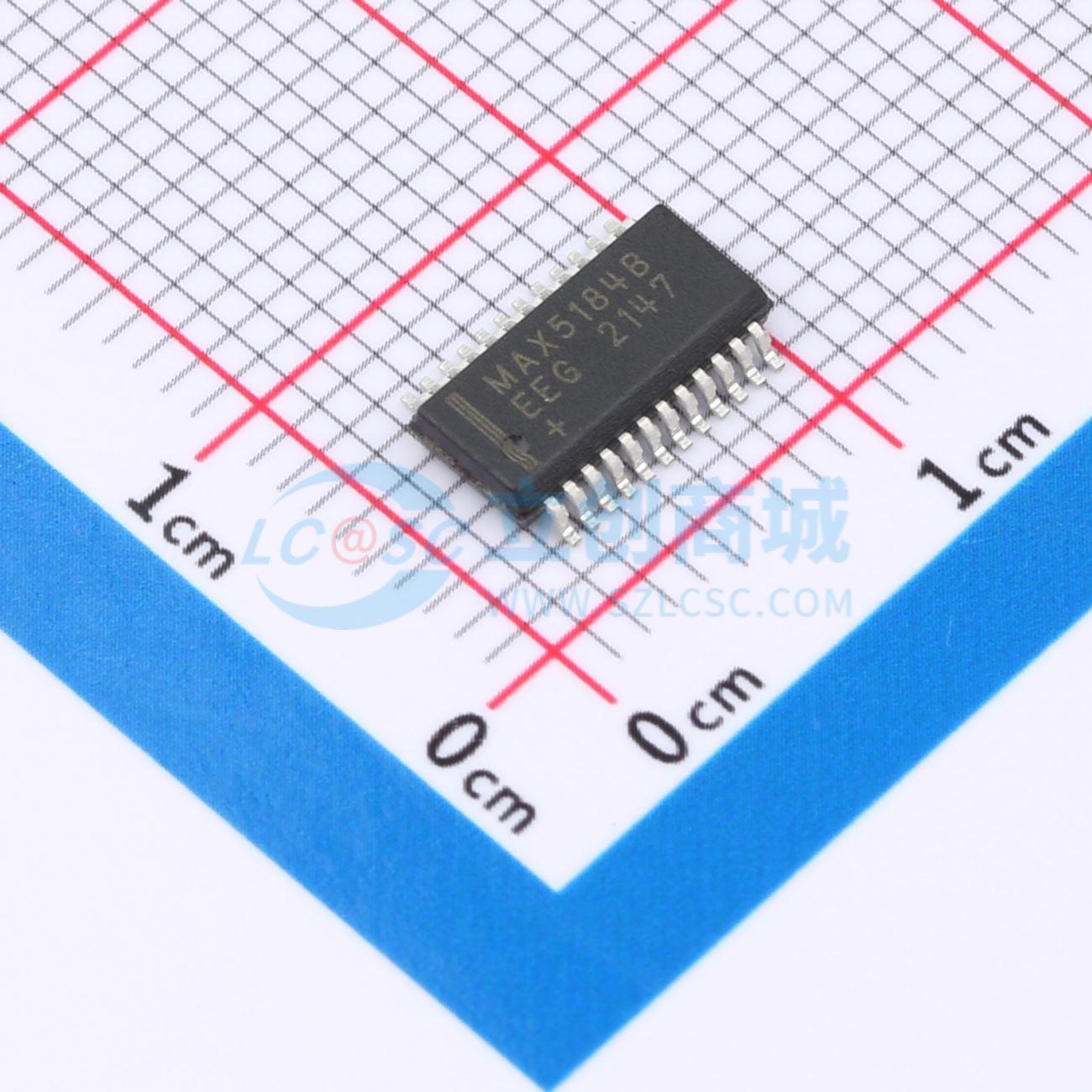

MAX5184BEEG+

10bit，40MHz，电流/电压输出DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款10位电流输出数模转换器（DAC），专为信号重建或任意波形生成应用中的卓越性能而设计，这些应用需要低失真和低功耗运行的模拟信号重建。提供相同的规格，带有片上精密电阻，用于电压输出操作。设计用于10pVs毛刺操作，以最大限度地减少输出端不需要的杂散信号分量。板载1.2V带隙电路提供良好调节的低噪声基准，可禁用该基准以进行外部基准操作
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5184BEEG+
商品编号: C7451544
商品封装: QSOP-24
包装方式: 管装
商品毛重: 0.16克(g)

商品参数

商品概述

MAX5181/MAX5184是10位数模转换器（DAC），能够以高达40MHz的时钟速度运行。每个转换器由独立的输入寄存器和DAC寄存器组成，其后是一个电流源阵列，可产生高达1.5mA的满量程输出电流。集成的1.2V电压基准和控制放大器决定数据转换器的满量程输出电流/电压。精心设计的基准确保了紧密的增益匹配和出色的漂移特性。MAX5184的电压输出操作采用匹配的400Ω片上电阻，将电流阵列的电流转换为电压。

商品特性

2.7V至3.3V单电源供电
宽无杂散动态范围：fOUT = 2.2MHz时为70dB
全差分输出
低电流待机或完全关断模式
内部1.2V低噪声带隙基准
小型24引脚QSOP和薄型QFN封装

应用领域

信号重建
任意波形发生器（AWG）
直接数字合成
成像应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	接口类型	并行
	工作电压	2.7V~3.3V
	稳定时间	25ns
	输出类型	电压-非缓冲
	积分非线性	0.5LSB

	属性	参数值
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	50ppm/℃
	数据速率	40MHz
	静态电流	1uA
