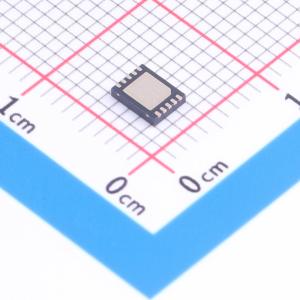

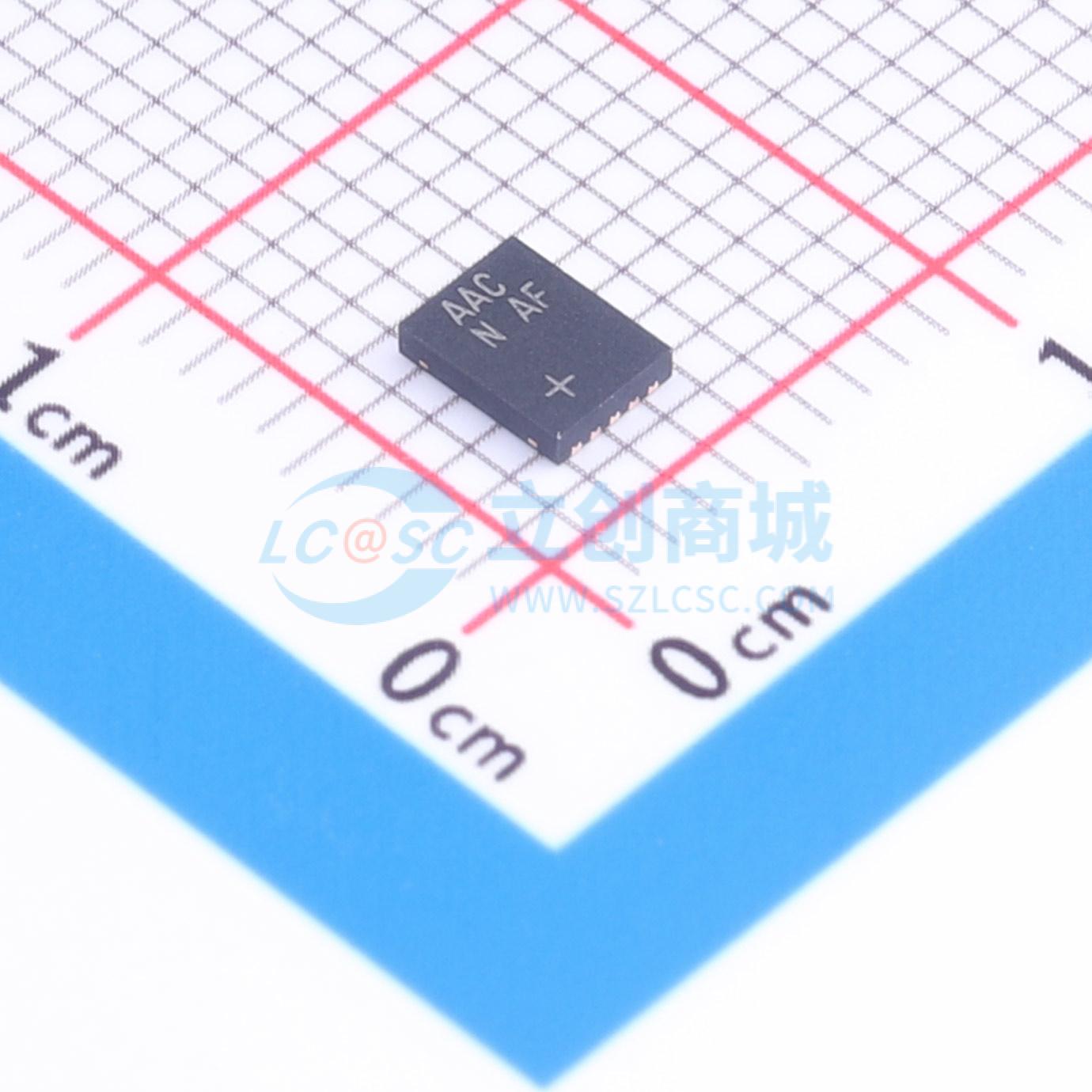

温馨提醒：图片仅供参考，商品以实物为准
MAX33015EATB+
+5V, 5Mbps CAN 收发器，具有±65V 故障保护、故障检测和报告、±25V CMR 和 ±45kV ESD 保护
- 描述
- 适用于工业应用的5V、5Mbps CAN收发器，具有±65V故障保护、故障检测和报告、±25V共模范围和±45kV ESD保护。
- 商品型号
- MAX33015EATB+
- 商品编号
- C7451445
- 商品封装
- TDFN-10(3x4)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAX33011E/MAX33012E和MAX33014E/MAX33015E是一系列适用于工业应用的+5V控制器局域网（CAN）收发器，具备集成保护功能。这些器件在CAN总线上具备扩展的±65V故障保护能力，适用于需要过压保护的设备。该CAN系列还集成了±45kV的高ESD HBM保护和±25V的输入共模范围（CMR），超过了ISO 11898规定的-2V至+7V的标准，非常适合不同系统的接地平面相互偏移的应用场景。 该CAN系列集成了故障检测功能，可监控CANH和CANL线路是否存在过流、过压和传输故障等问题。当检测到故障时，FAULT引脚变为高电平，触发本地CAN控制器的外部中断，驱动器和接收器线路进入隐性模式。然后系统时钟驱动TXD引脚，故障代码通过RXD线路传输回控制器。当特定故障代码被传输且系统被编程为提醒本地维修人员时，他们能够更快地排查和调试问题，提供有价值的诊断信息并减少设备停机时间。此外，该系列还具备多种功能，可满足常见的CAN应用需求：低电流待机模式、用于改善EMI性能的慢速压摆率、禁用发射器的静音模式、与低压控制器接口的低电平转换以及用于远程自诊断的回环模式。 这些器件的数据速率最高可达5Mbps。收发器包含显性超时功能，可防止因控制器错误或TXD输入故障导致的总线锁定。当TXD在显性状态（低电平）下持续时间超过tDOM时，驱动器将切换到隐性状态，释放总线。 MAX33011E/MAX33012E采用标准的8引脚SOIC封装，MAX33014E/MAX33015E采用10引脚TDFN - EP封装。该系列器件的工作温度范围为-40℃至+125℃。
商品特性
- ±65V容错CANH和CANL
- ±45kV ESD HBM（人体模型）
- ±30kV IEC气隙和±12kV IEC接触
- ±25V扩展共模输入范围（CMR）
- 发射器显性超时防止锁定
- 短路保护限制驱动器电流
- 热关断
- 1.62V至5.5V逻辑电源（VL）范围（MAX33014E和MAX33015E）
- 静音模式S禁用发射器（MAX33011E和MAX33015E）
- STBY输入支持低电流、慢速压摆率和正常模式（MAX33012E和MAX33014E）
- LPBK支持远程诊断（MAX33014E和MAX33015E）
应用领域
- 工业自动化
- 楼宇自动化
- 自动售货机
- 安全系统
- 重型设备/机械
