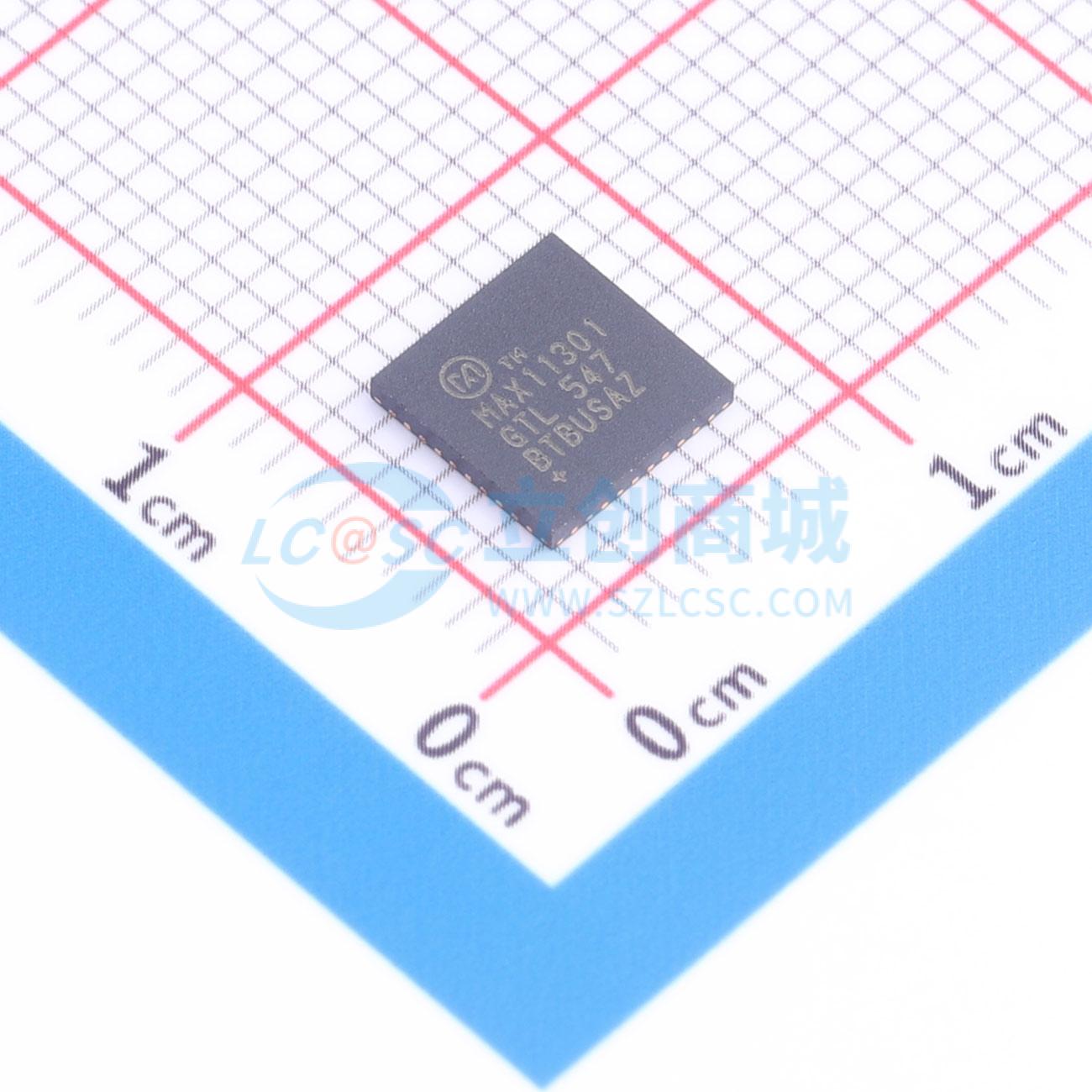

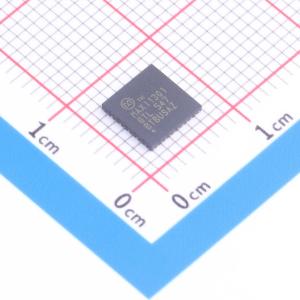

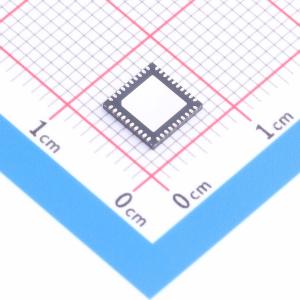

温馨提醒：图片仅供参考，商品以实物为准

MAX11301GTL+

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX11301GTL+
商品编号: C7451408
商品封装: TQFN-40(6x6)
包装方式: 管装
商品毛重: 1.16克(g)

商品概述

MAX11301在单个集成电路中集成了一个PIXI 12位多通道模数转换器（ADC）和一个12位多通道缓冲数模转换器（DAC）。该器件提供20个混合信号高压双极性端口，这些端口可配置为ADC模拟输入、DAC模拟输出、通用输入（GPI）、通用输出（GPO）或模拟开关端子。一个内部温度传感器和两个外部温度传感器可跟踪结温和环境温度。相邻的端口对可配置为开漏器件的逻辑电平转换器或模拟开关。

PIXI端口为12位混合信号应用提供了高度灵活的硬件配置。MAX11301非常适合需要模拟和数字功能混合的应用。每个端口可单独配置，在 -10V至 +10V范围内有多达四个可选电压范围。

MAX11301允许对每个配置为ADC的端口的2、4、8、16、32、64或128个ADC采样进行平均，以改善噪声性能。配置为DAC的输出端口可驱动高达25mA的电流。GPIO端口可被编程为用户定义的逻辑电平，一个GPI与一个GPO结合可形成一个逻辑电平转换器。

内部和外部温度测量可监控可编程的最低和最高温度限制条件，如果出现一个或多个条件，将使用中断通知主机。温度测量结果可通过串行接口获取。

MAX11301具有一个内部低噪声2.5V电压基准，并提供使用外部电压基准的选项，DAC和ADC有单独的输入。MAX11301使用一个400kHz的I²C兼容串行接口，由5V模拟电源和1.8V至5.0V数字电源供电。PIXI端口电源电压的工作范围为 -12.0V至 +12.0V。

MAX11301采用40引脚TQFN（6mm x 6mm）封装或48引脚TQFP（9mm x 9mm）封装，工作温度范围为 -40℃至 +105℃。

商品特性

20个可配置混合信号端口，最大限度提高跨平台设计灵活性
多达20个12位ADC输入——单端、差分或伪差分——范围选项：0至2.5V、±5V、0至 +10V、 -10V至0V——每个ADC端口可编程采样平均——每个ADC PIXI端口有独特的电压基准
多达20个12位DAC输出——范围选项：±5V、0至 +10V、 -10V至0V——具有过流保护的25mA电流驱动能力
多达20个通用数字I/O——0至 +5V GPI输入范围——0至 +2.5V GPI可编程阈值范围——0至 +10V GPO可编程输出范围——任意两个引脚之间的逻辑电平转换
相邻PIXI端口之间有60Ω模拟开关
内部/外部温度传感器，精度为±1℃
适应特定应用需求，并允许随着系统需求的变化轻松重新配置
功能的可配置性实现优化的PCB布局
采用小尺寸封装，减少元件数量，降低物料清单成本
36mm² 40引脚TQFN
49mm² 48引脚TQFP

应用领域

基站RF功率器件偏置控制器
系统监控和控制、电源监控
工业控制和自动化、光学元件控制

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	12
	通道数	20

	属性	参数值
	工作电压	1.62V~5.5V；5V
	接口类型	I2C
	工作温度	-40℃~+105℃
