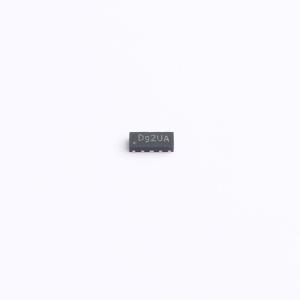

ZX0324P
3.3V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：150瓦峰值脉冲功率（tp = 8/20μs）。 高速数据线的瞬态保护，符合IEC 61000-4-2（ESD）±15kV（空气），±8kV（接触）；IEC 61000-4-4（EFT）40A（5/50ns）。 工作电压：3.3V。 保护两条或四条I/O线。 超低电容：0.3pF（I/O通道之间典型值）。 低工作和钳位电压。应用：高清多媒体接口（HDMI）。 USB 1.1/2.0/3.0/OTG
- 品牌名称
- XCH(旭昌辉)
- 商品型号
- ZX0324P
- 商品编号
- C7440145
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.028933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 0.5pF；0.25pF |
商品特性
- 150瓦峰值脉冲功率（脉冲持续时间tp = 8/20μs）
- 高速数据线瞬态保护，符合IEC 61000-4-2（ESD）±15KV（空气放电）、±8KV（接触放电），IEC 61000-4-4（EFT）40A（5/50ns）标准
- 工作电压：3.3V
- 保护两条或四条I/O线
- 超低电容：0.3pF（I/O通道间典型值）
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 高清多媒体接口（HDMI）
- USB 1.1/2.0/3.0/OTG
- IEEE 1394火线端口
- 投影电视监视器和平板显示器
- 笔记本电脑
- 机顶盒
