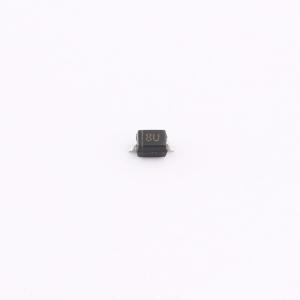

温馨提醒：图片仅供参考，商品以实物为准
SD24
ESD 24V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道，低容值，快响应，低钳位电压，适用于音频、视频等接口保护电路
- 品牌名称
- XCH(旭昌辉)
- 商品型号
- SD24
- 商品编号
- C7440057
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品特性
- 150瓦峰值脉冲功率（脉冲持续时间tp = 8/20微秒）
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）标准，±15kV（空气放电）、±8kV（接触放电）；符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50纳秒）
- 保护单路电源或I/O端口
- 低漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 手机及配件
- 基于微处理器的设备
- 便携式仪器
- 个人数字助理（PDA）
