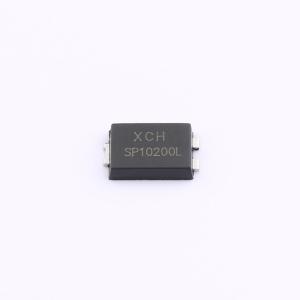

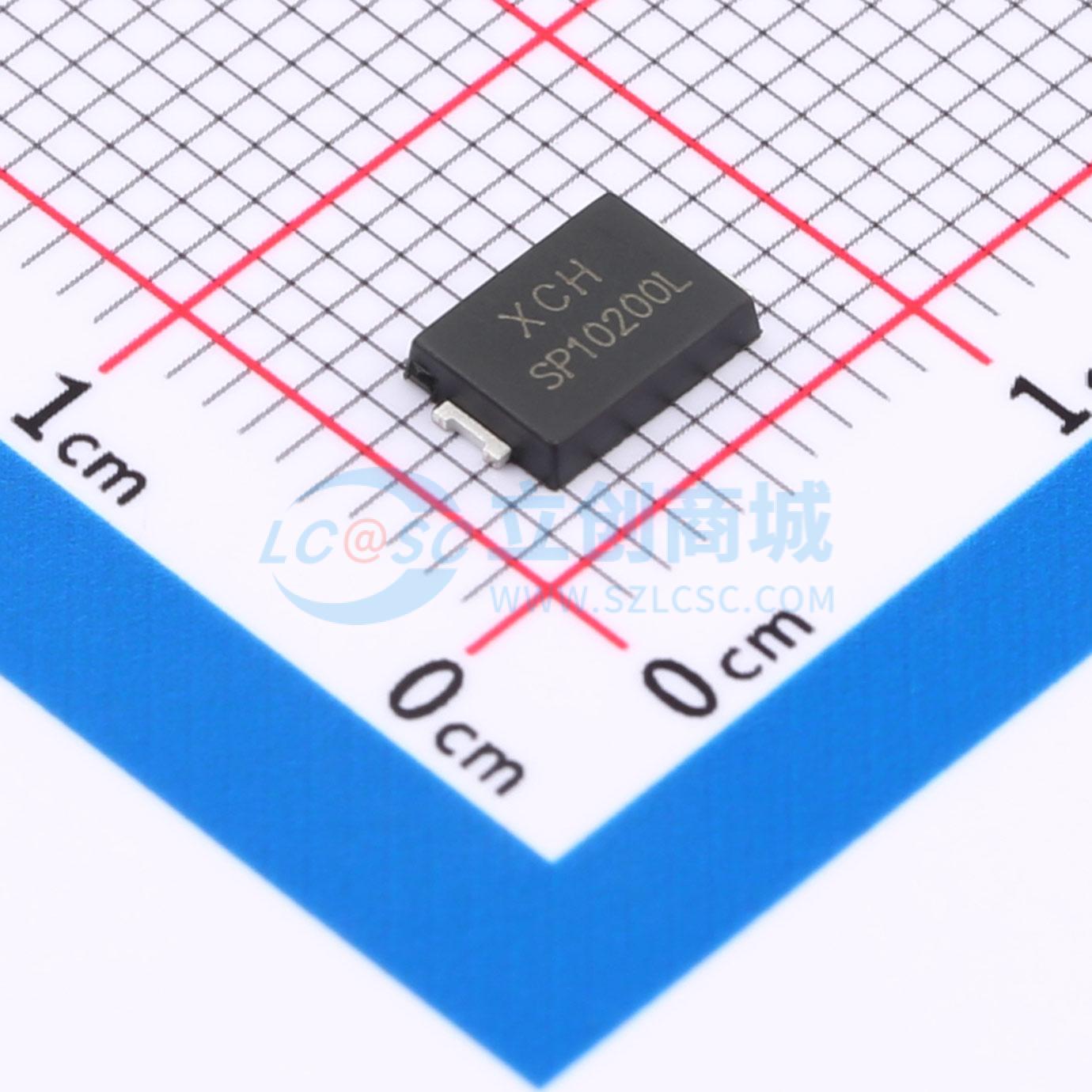

SP10200L
电压:200V 电流:10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 芯片采用外延沟槽结构，具有极低的导通压降，适用于开关和续流电路。
- 品牌名称
- XCH(旭昌辉)
- 商品型号
- SP10200L
- 商品编号
- C7437819
- 商品封装
- TO-277B
- 包装方式
- 编带
- 商品毛重
- 0.16282克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 900mV@10A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 50uA | |
| 工作结温范围 | -55℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品概述
反向电压 - 200 V，正向电流 - 10.0 A。在环境温度为25℃时进行额定，除非另有说明。单相、半波、60Hz电阻性或电感性负载，对于电容性负载，降额20%。（1）聚酰亚胺印刷电路板，2盎司铜。阴极焊盘尺寸为18.8mm×14.4mm，阳极焊盘尺寸为5.6mm×14.4mm。
商品特性
- 沟槽MOS肖特基技术
- 适用于表面贴装应用
- 低功耗、高效率
- 高正向浪涌电流能力
- 适用于低电压、高频逆变器、续流和极性保护应用
应用领域
- 表面贴装
- 低电压高频逆变器
- 续流
- 极性保护
