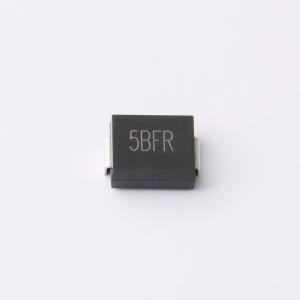

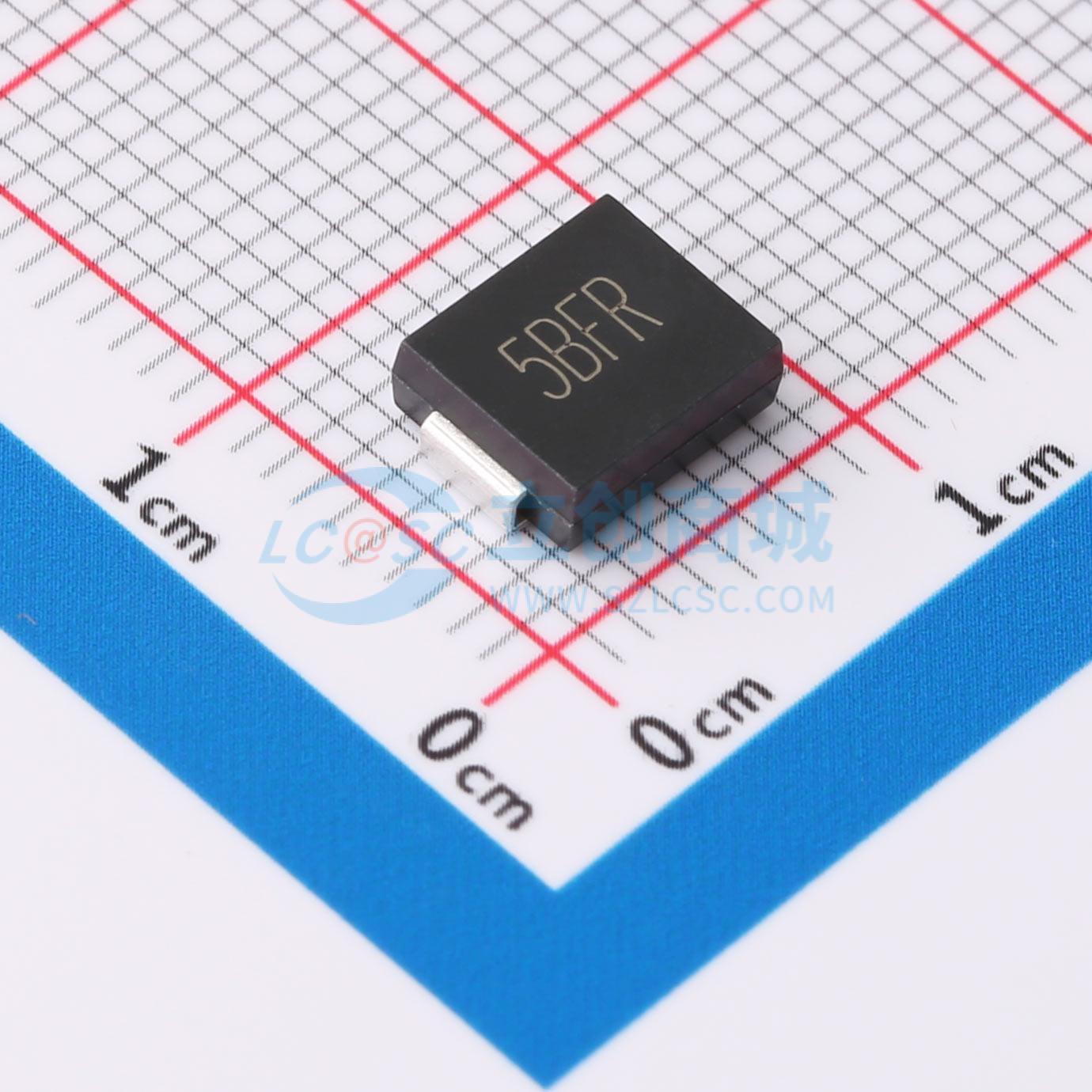

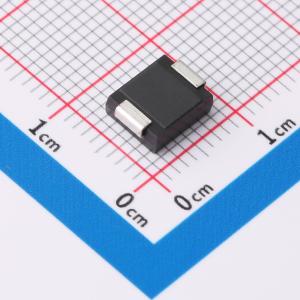

温馨提醒：图片仅供参考，商品以实物为准
5.0SMDJ40CA
双向TVS 40V截止 峰值浪涌电流：77.6A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：适用于表面贴装应用，以优化电路板空间。 低轮廓封装。 内置应力消除。 玻璃钝化结。 低电感。 出色的钳位能力。 在10/1000μs波形下具有5000W的峰值脉冲功率能力，重复率（占空比）为0.01%。 快速响应时间。 典型反向电流小于2μA。 高温焊接：端子在260℃下持续10秒。 塑料封装符合UL 94V-0阻燃等级。 符合IEC61000-4-2 ESD标准，空气放电30kV，接触放电30kV
- 品牌名称
- SY(顺烨)
- 商品型号
- 5.0SMDJ40CA
- 商品编号
- C7437342
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.357克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 77.6A@10/1000us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 49.1V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有5000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 典型反向电流小于2μA
- 塑料封装符合UL 94V - 0阻燃等级
- 符合IEC61000 - 4 - 2标准，静电放电抗扰度为空气放电30KV、接触放电30KV
