LCB60PB-M
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥13.89价格含税（税率13%）
10+￥12.73
50+￥11.96
200+￥11.58
- 品牌名称
- AMASS(艾迈斯)
- 商品型号
- LCB60PB-M
- 商品编号
- C7437319
- 商品毛重
17.8克(g)
插头
连接方式
广东仓0
SMT仓0
购买数量
个
(100个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交7单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

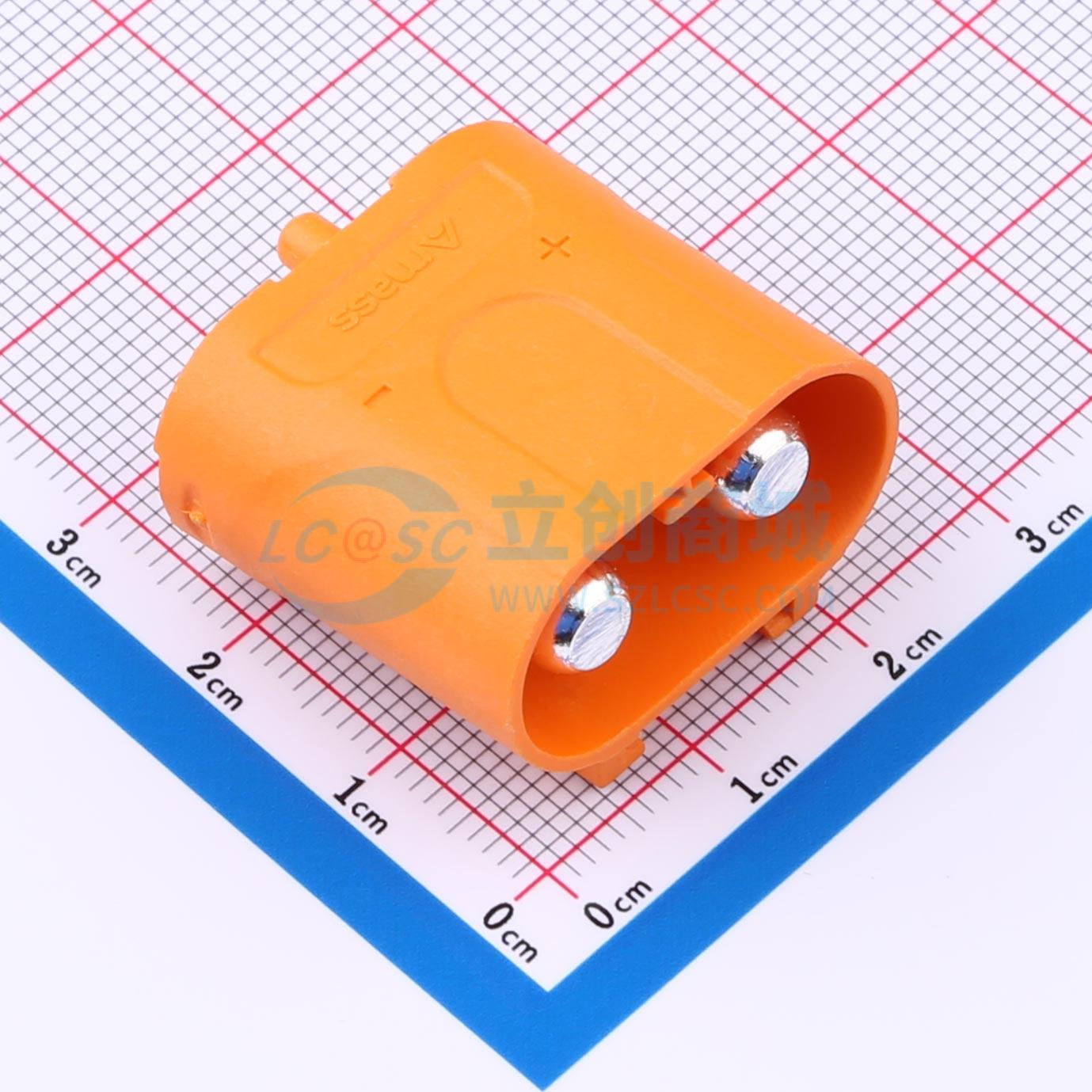

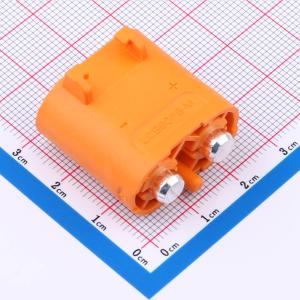

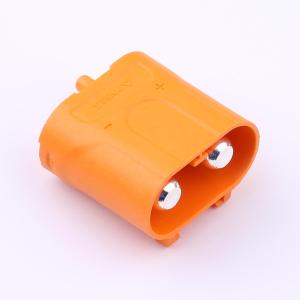

品牌为AMASS(艾迈斯)，型号LCB60PB-M，属于板立式双Pin橙色塑壳电源连接器
2
电气特性：额定电流80A（MAX），耐电压65A（MAX），绝缘电阻≥2000MΩ DC，接触电阻≤1mΩ
3
机械特性：使用寿命50次，成品插入力≤9.0kgf，拔出力≥14kg（带卡扣），盐雾48h，连接方式为焊接
4
环境特性：工作温度范围-40℃至120℃，阻燃等级UL94 V-0（壁厚0.8mm），灼热丝等级GB/T 8530℃（壁厚0.8mm），符合RoHS2.0环保要求
5
材质：外壳采用PBT GF30（橙色），主铜件为黄铜，电镀为镀银
6
结构尺寸：总高27.50mm，宽度53.60mm，焊接高度4.50mm等（具体尺寸参考产品堆叠图）
7
适用于Ph2.0连接器系列板立式连接，支持PCB布局安装（符合规格书PCB LAYOUT图纸要求）
使用场景 APPLICATIONS
1
线束式控制器与电池、电机之间的粗电连接场合
2
工业自动化设备中的电源连接应用
3
新能源设备（如电池组、电机控制器）的电源传输场景
4
高低温环境（-40℃至120℃）下的电子设备电源连接
5
对环保要求较高（RoHS2.0）的设备制造领域
6
PCB板上的板立式电源连接需求
注意事项 PRECAUTIONS
1
使用前请确认设备的额定电压、电流与连接器参数匹配，避免过载使用
2
焊接时需遵循规格书焊接工艺参数：上温区预热温度160℃，下温区预热温度210℃，波峰焊时上温区温度180℃，下温区温度240℃~270℃，焊接时长3~5s（具体以客户实际调试为准）
3
产品应存放在干燥、清洁的环境中，库房周边无酸碱、腐蚀等有害物质；贮存温度范围-10℃至40℃，相对湿度≤80%
4
运输过程中应避免碰撞、剧烈震动、雨雪淋袭，可选用常规交通工具运输
5
铜件需密封存放，防止长时间暴露在空气中导致氧化或硫化物腐蚀，轻拿轻放避免损坏
6
插拔操作时不要超力，遵循成品插入力和拔出力要求，确保连接牢固且不损坏连接器结构
7
PCB布局需严格按照规格书提供的PCB LAYOUT图纸参数进行，保证安装精度
8
使用环境需符合其工作温度、阻燃等环境特性要求，避免在超出范围的环境下使用
