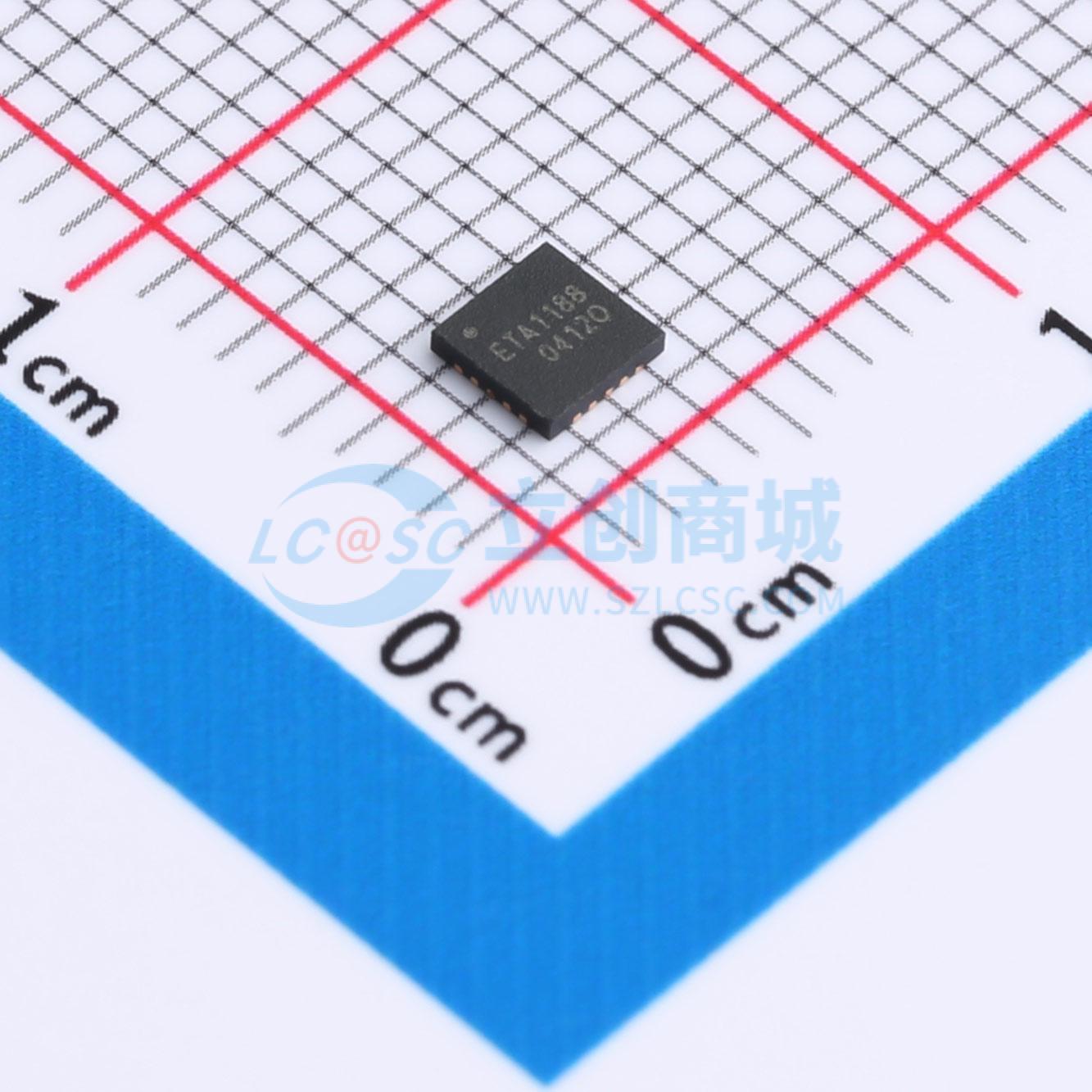

温馨提醒：图片仅供参考，商品以实物为准

ETA1188F3W

具备真关断功能的10A输入、9V/3A或12V/2A输出升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA1188是一款高功率、高效率的同步升压转换器，可输出高达27W的功率。它集成了高功率MOSFET，能在较宽的输入电压范围内轻松实现9V/3A的输出。此外，该芯片还集成了一个输出短路保护MOSFET，可提供过流保护和真正关断功能
品牌名称: ETA(钰泰)
商品型号: ETA1188F3W
商品编号: C7437274
商品封装: FCQFN-20(3x3)
包装方式: 编带
商品毛重: 0.116667克(g)

商品参数

商品概述

ETA1188 是一款高功率、高效率的同步升压转换器，可输出高达 27W 的功率。它集成了高功率 MOSFET，能在较宽的输入电压范围内轻松实现 9V/3A 的输出。芯片还集成了一个输出短路保护 MOSFET，可提供过流保护和真正关断功能。其采用 QFN3x3-20 小型封装，占位面积小，是高功率升压应用的理想一体化解决方案。

商品特性

ETA1188 具备可编程输出电流限制功能，可通过连接在 ISET 引脚与 GND 之间的电阻进行配置。
输出电压也可通过从 VOUT 到 FB 再到 GND 的电阻分压器进行编程。
ETA1188 还可通过 I2C 协议进行通信，以在内部配置电流限制和输出电压，适用于电源传输或快速充电应用。
ETA1188 采用 QFN33-20FC 封装。
高功率：9V/3A
高效率：9V/3A 时效率高达 93%
宽输入电源范围：2.7V 至 12V
宽输出电压范围：3.6V 至 12V
采用 20mΩ n 沟道传输器件实现真正关断
低关断电流：2µA
轻载时高效率
可通过电阻或 I2C 对电流限制和输出电压进行编程
具备精确的输出电流，采用 CC 环路调节，逐周期电流限制高达 12A
占位面积小：20 引脚 3mm x 3mm 倒装芯片 QFN 封装

应用领域

快速充电移动电源
蓝牙音箱电源
雷电接口
电子烟组件

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	功率电子开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	3A

	属性	参数值
	工作电压	2.7V~12V
	导通电阻	20mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过压保护(OVP)
