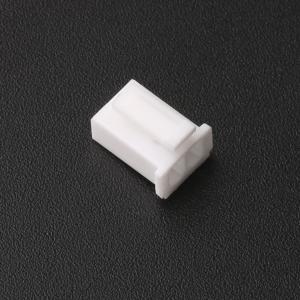

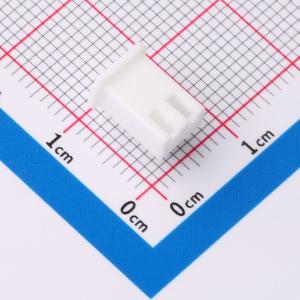

XHB2.54-2Y

本规范内容适用于普通系列型条形连接器（针座）产品的生产与检验。产品技术要求如下：

1. 材质和电镀见附表。
2. 塑件表面应平整、光洁，无毛刺、气泡、烧焦、变形，浇口无拉伤、多料或缺料等不良现象。
3. 端子表面无氧化、电镀不良等现象。
4. 工作温度为 -25°C ~ 85°C。
5. 适用线规为 AWG#28 ~ #22。
6. 额定电压为 250V DC/AC(rms)。
7. 额定电流为 30A。
8. 接触电阻 ≤20mΩ。
9. 耐压值为 1000V AC/minute。
10. 绝缘电阻 ≥1000MΩ。
11. 适用基板厚度为 1.6MM。 产品外观要求表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象，外形尺寸依照附图，相同规格应能互换。包装方面，塑件内包装为塑料袋，端子内包装为盘装带料包装，装（贴）入合格证，注明产品名称、规格型号、数量、生产日期；外包装为纸箱，贴装箱单，装箱单上注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。运输允许用任何方式，但勿淋湿及造成机械性损伤。贮存时，包装完毕的连接器应在环境温度为 -10°C ~ +40°C，相对湿度 ≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中。
