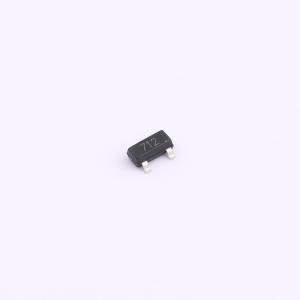

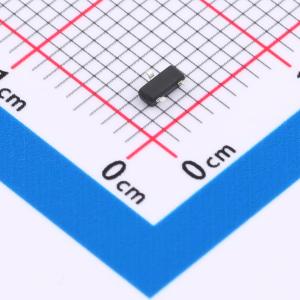

温馨提醒：图片仅供参考，商品以实物为准
SM712(UMW)
TVS 7V 12V截止
- 描述
- 是一种不对称瞬态电压抑制器 (TVS) 阵列，专为 RS-485 应用而设计。该器件可防止 ESD、三级雷击和开关瞬态。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SM712(UMW)
- 商品编号
- C7436899
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 30V；17V | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压(VBR) | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA；1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 75pF |
商品概述
UMW SM712是一款专为RS-485应用设计的不对称瞬态电压抑制器阵列。该器件提供针对ESD、三级雷击和开关瞬态的保护。
商品特性
- 兼容IEC 61000-4-5（浪涌）：24A，8/20μs - 2级（线-地）和3级（线-线）
- 每线600瓦峰值脉冲功率（tp = 8/20μs）
- 兼容IEC 61000-4-2（ESD）：空气放电15kV，接触放电8kV
- 兼容IEC 61000-4-4（EFT）：40A，5/50ns
应用领域
- RS-485收发器
- 网络接口
- 无线系统
- 便携式电子产品
