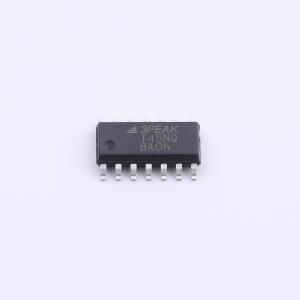

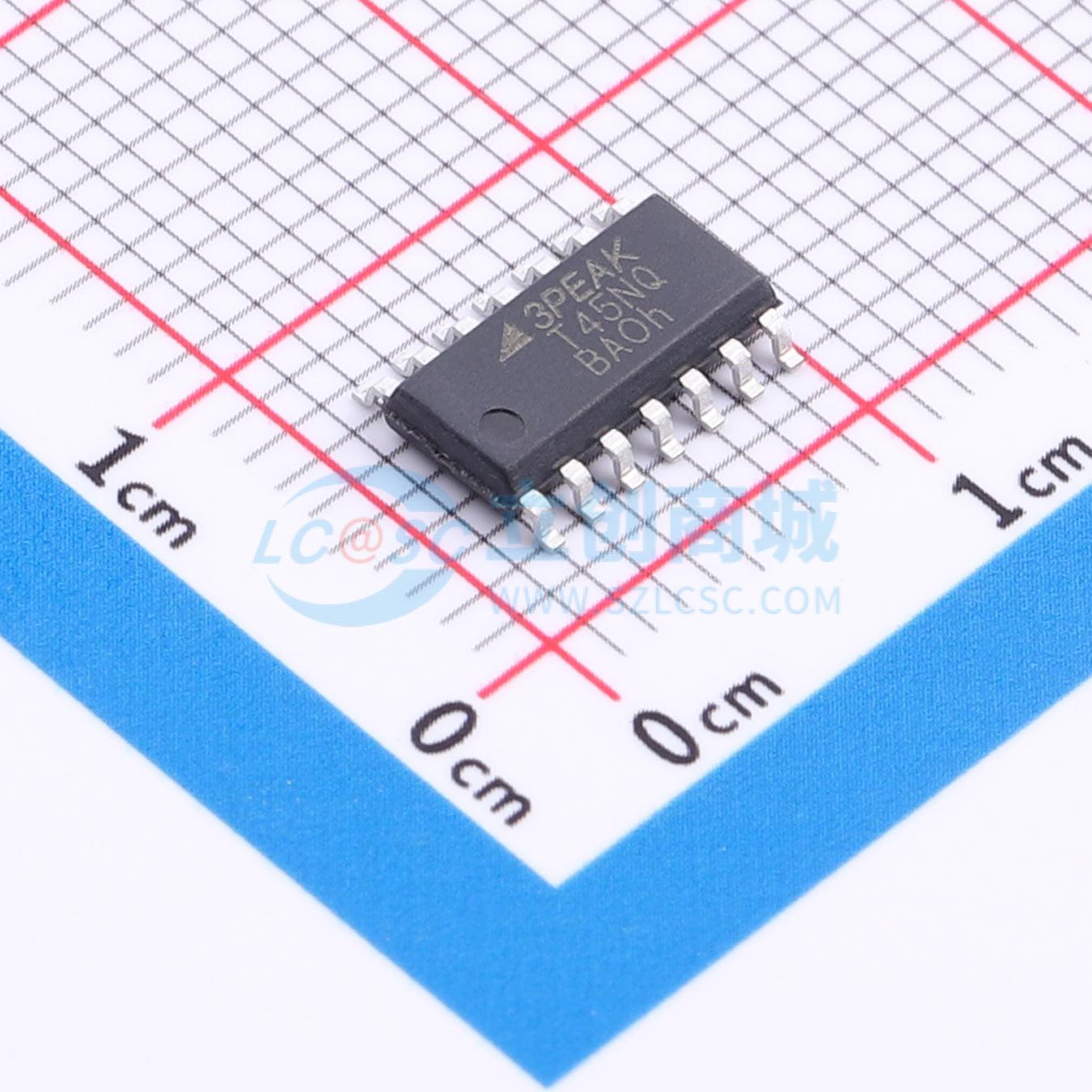

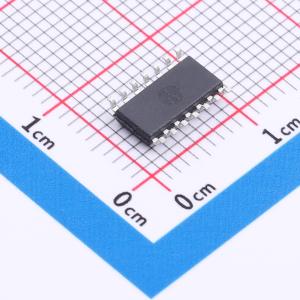

TPT1145NQ-SO2R-S
汽车故障保护高速CAN FD部分网络收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT1145NQ-SO2R-S
- 商品编号
- C7435400
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 1.2uA | |
| 功能特性 | 短路保护；唤醒功能；热关断保护；欠压保护；ESD保护；TXD占优超时；局部唤醒；低功耗模式；总线故障保护；SPI接口 |
商品概述
TPT1145是一款符合ISO11898高速控制器局域网物理层标准的CAN收发器。该器件设计用于速率高达5 Mbps的CAN FD网络，在长距离和高负载网络中具有增强的时序裕量和更高的数据速率。其设计具备-70V至+70V的交叉布线、过压和接地丢失保护，过温关断，以及-30V至+30V的共模输入电压范围。TPT1145具有用于输入引脚阈值和RXD输出电平I/O电平转换的辅助电源输入。提供串行外设接口用于配置和状态检索。TPT1145支持选择性唤醒，并使电子控制单元能够实现部分网络功能，即在低功耗睡眠模式下仍能处于活动状态。该器件具有待机模式，可从CAN总线唤醒，其超低功耗管理功能可控制电子控制单元处于待机和睡眠模式，然后通过本地或远程唤醒模式或唤醒帧识别，经由抑制输出来启用电源。TPT1145包含多种保护功能，以增强器件和网络的鲁棒性。该器件有两个版本：TPT1145Q和TPT1145NQ，两者之间的区别在于器件ID不同。TPT1145采用SOP14和DFN4.5X3.0-14L封装，工作温度范围为-40℃至+125℃。
商品特性
- 符合ISO 11898-2:2016和SAE J2284-1至SAE J2284-5物理层标准
- 支持CAN FD，数据速率高达5 Mbps
- 传播延迟时间短，环路时间快
- 5V电源，I/O电压范围支持2.8V至5.5V微控制器接口
- 通过选择性唤醒/带INH输出的唤醒帧支持部分组网
- 提供用于器件配置和状态检索的SPI接口
- 未上电时对CAN总线呈理想无源状态
- 共模输入电压：±30V
- 保护特性：IEC 61000-4-2 ESD保护高达±10kV
- 总线故障保护：±70V
- VCC欠压保护
- TXD显性超时功能和总线显性超时功能
- 热关断保护
- 提供SOP14封装和无引线DFN4.5X3-14L封装
- 通过AEC-Q100汽车应用认证，等级1
应用领域
- 车身电子/照明
- 动力总成/底盘
- 信息娱乐/仪表盘
- 高级驾驶辅助系统/安全
