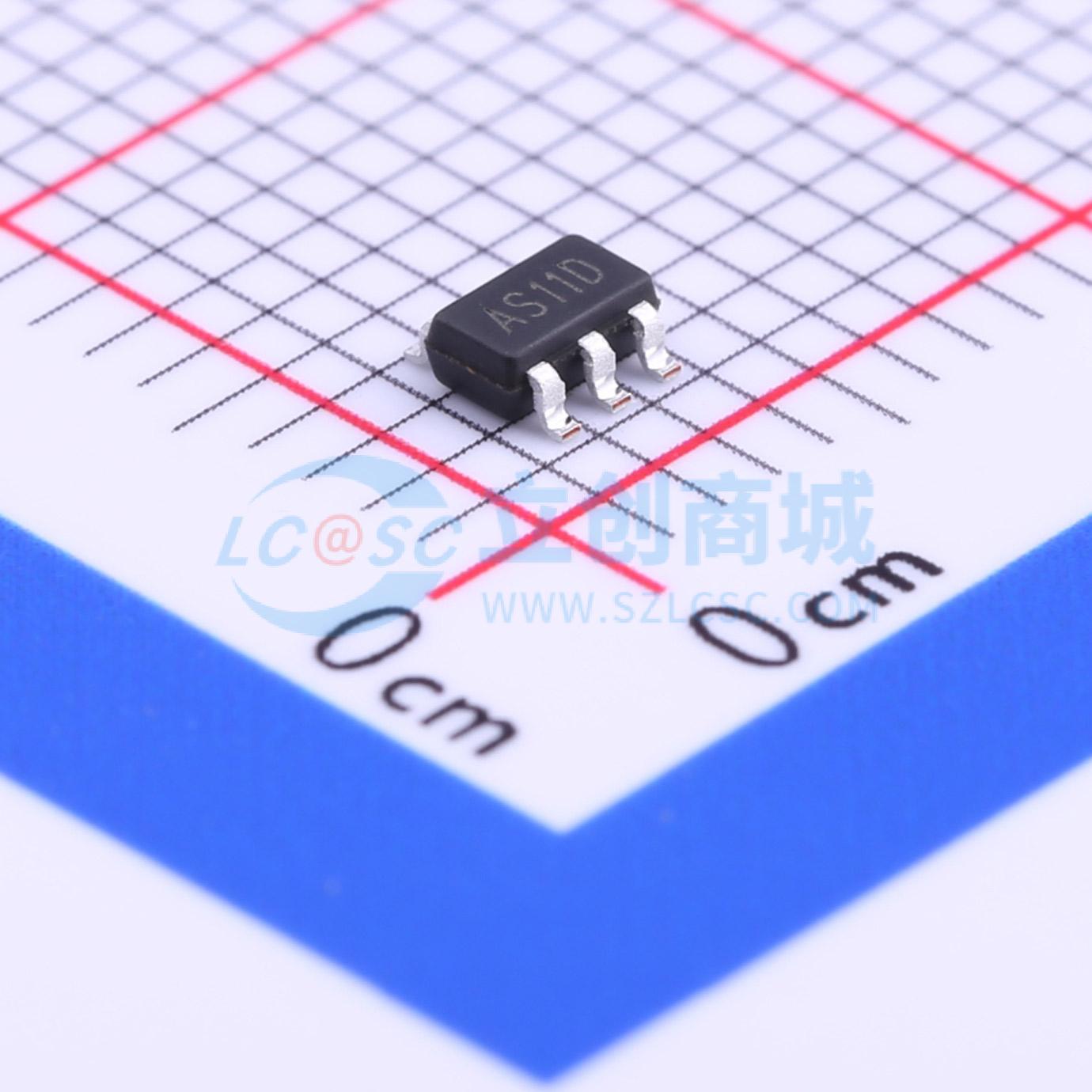

温馨提醒：图片仅供参考，商品以实物为准
MT3410L
1.3A 输出,2.3V-6V 输入,1.5MHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MT3410L 是一款高效、高频率的同步降压 DC-DC 调节器,能够提供高达 1.3A 的输出电流,输入电压范围为 2.3V 至 6V,开关频率为 1.5MHz。该芯片集成了主开关和同步开关,无需外部肖特基二极管,适用于便携设备和电池供电系统。
- 品牌名称
- 西安航天民芯
- 商品型号
- MT3410L
- 商品编号
- C83223
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | - | |
| 工作电压 | 2.3V~6V | |
| 输出电压 | - | |
| 输出电流 | 1.3A | |
| 开关频率 | 1.5MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 35uA | |
| 开关管(内置/外置) | - |
商品概述
MT3410L 是一种高效率、高频同步降压 DC-DC 调节器 IC，能够提供高达 1.3A 的输出电流。MT3410L 可以在 2.3V 到 6V 的宽输入电压范围内工作，并集成了具有极低 RDS(ON) 的主开关和同步开关，以最小化导通损耗。它非常适合为由单节锂离子电池供电的便携式设备供电。输出电压可以调节至低至 0.6V。MT3410L 还可以在 100% 占空比下运行，以实现低压差操作，从而延长便携式系统的电池寿命。该器件提供了两种工作模式：PWM 模式和 PFM 模式切换控制，可在广泛的负载范围内实现高效率。MT3410L 采用低剖面 5 引脚 SOT 封装，并提供可调版本。
商品特性
- 高效率：高达96%
- 1.5MHz恒定频率工作
- 1.3A输出电流
- 不需要肖特基二极管
- 2.3V至6V输入电压范围
- 输出电压低至0.6V
- 轻负载下高效率的PFM模式
- 掉电操作时100%占空比
- 低静态电流：35μA
- 带斜率补偿的电流模式控制，以获得出色的线路和负载瞬态响应
- 短路保护
- 热故障保护
- 涌电流限制和软启动
- 关断电流<1μA
- SOT23-5封装
应用领域
- 手机和智能手机
- 无线和DSL调制解调器
- PDA
- 便携式仪器
- 数码静止和视频相机
- 机顶盒
