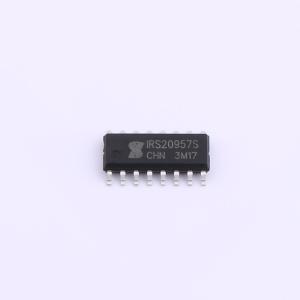

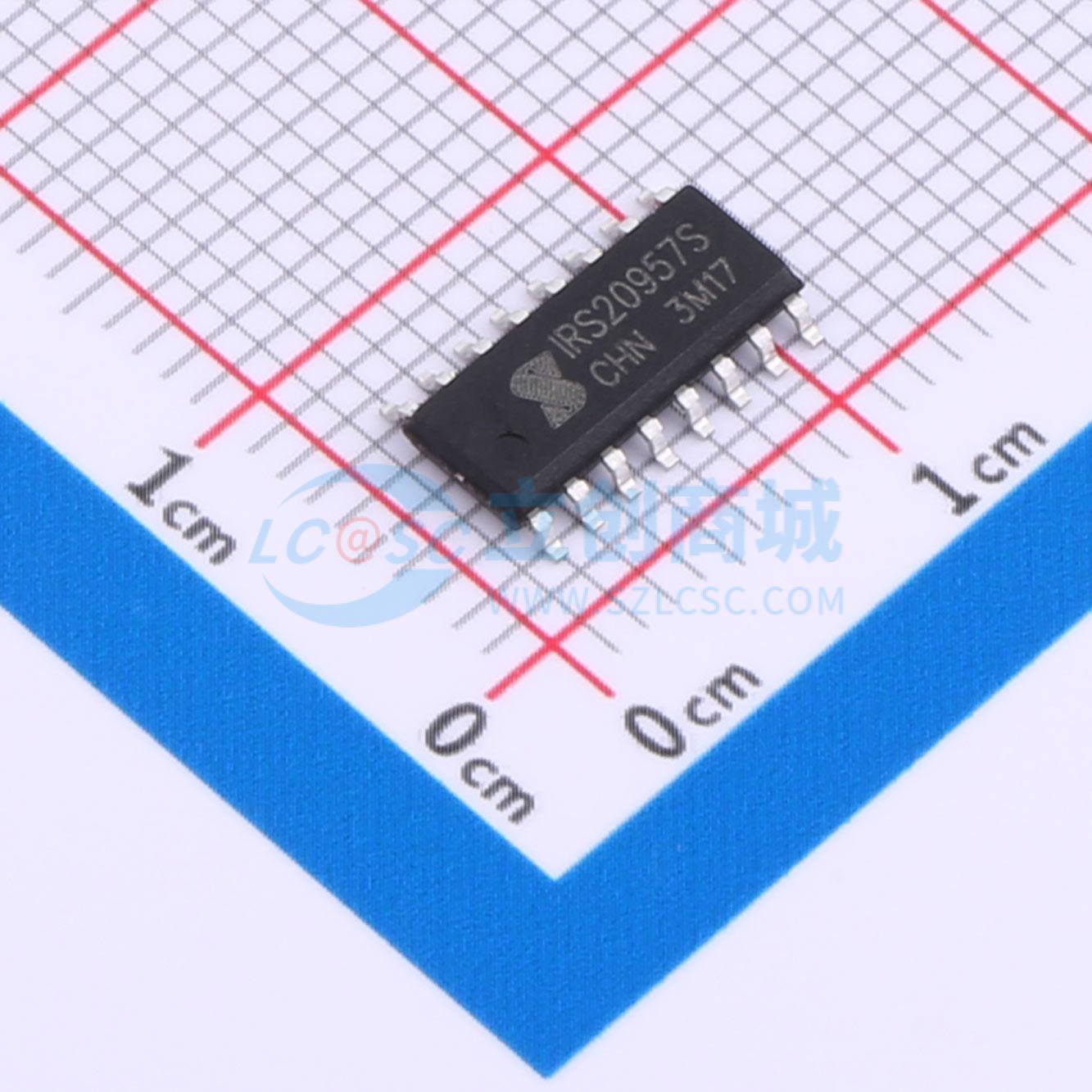

IRS20957STR-JSM

IRS20957是一款高压带浮动PWM输入的高速MOSFET驱动器，专为D类音频放大器应用而设计。集成高、低压侧过流保护功能 (针对高低压侧两个功率器件)，防直通死区逻辑以及三个电压域（VDD~VSS／VCC~COM/VB~VS）。 IRS20957芯片在没有任何外部分流电阻器的情况下，双向电流检测功能可以检测正负负载电流期间的过流情况，针对过流条件内置保护控制模块提供安全保护时序和可编程复位定时器。 内部死区时间生成模块可实现精准的选通开关和最佳死区时间设置，以获得更好的音频性能，如更低的THD和更低的音频噪声。 IRS20957是一款集成了过流保护功能的大功率D类音频放大器驱动芯片。结合一个误差放大器、两个外置功率MOSFET和一些无源器件即可组成一个具有高、低压侧过流保护、直通保护、欠压保护的完整的D类音频功率放大器。通过检测功率MOSFET的Rds(on)来检测功率器件是否过流，摒弃了传统过流保护直接检测电流的方式，简化了系统结构，降低了应用的复杂度。为了匹配桥式输出结构，模拟PWM输入以及保护逻辑均放置于一个浮动阱中，高压侧电路亦放置于一个浮动阱中，浮动阱与芯片衬底地（COM）之间的击穿电压超过200V，可用于高达±100V的功放应用，实现超过500W的功率输出。

• 浮动式PWM输入
• 高低压侧均集成过流保护电路，并具有自恢复功能
• 外置5V参考电压输出，低压侧过流保护阈值可编程
• 可编程预设死区时间以提高THD性能
  • 15ns @ DT端口电压 > 0.57V
  • 25ns @ 0.57V > DT端口电压 > 0.36V
  • 35ns @ 0.36V > DT端口电压 > 0.23V
  • 80ns @ 0.23V > DT端口电压 > 0V
• 高瞬态噪声抑制能力（CMTI）: > 50V/ns
• 高达±100V的输出摆率，可实现输出功率超过500W
• 3.3V/5V逻辑兼容输入
• 最大工作频率可达800kHz
• 宽温度范围： -40°C~125°C
• 开关参数:
  • 90ns/105ns典型传输延时
  • 500ns最大过流保护延时
  • 250ns最大使能控制延时
• 负载输出拉电流/灌电流能力高达2A
• 符合RoHS标准
• SOP-16

• 家庭影院系统
• 立体声系统
• 迷你组件
• 有源扬声器系统
• 通用音频功率放大器
