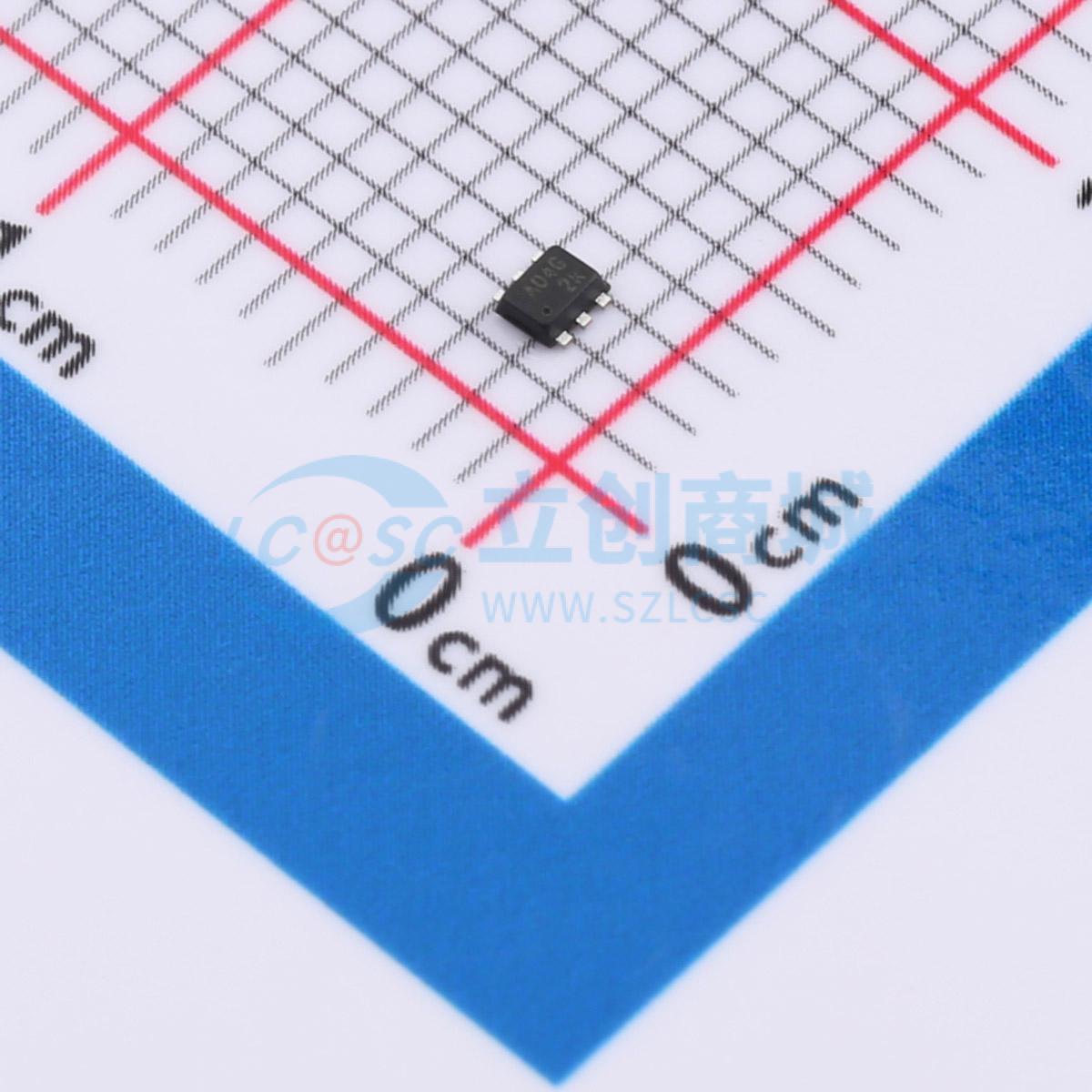

温馨提醒：图片仅供参考，商品以实物为准

EA8272T7R

降压型 2A 4.5V~16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款完全集成的高频、同步整流、降压、开关模式转换器，带有内部功率MOSFET。主控制环路可提供快速瞬态响应，无需外部补偿组件。它能在宽输入范围内实现2A输出电流，具有出色的负载和线性调节能力。具有同步模式操作，可在输出电流负载范围内实现更高效率。恒定导通时间控制操作提供非常快速的瞬态响应和易于设计的环路，以及非常严格的输出调节。具备全面的保护功能，包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。只需最少数量的常用标准外部组件，采用节省空间的SOT563封装。
品牌名称: everanalog(申风)
商品型号: EA8272T7R
商品编号: C7432755
商品封装: SOT23-6
包装方式: 编带
商品毛重: 0.035714克(g)

商品参数

商品概述

EA8272是一款全集成高频同步整流降压开关模式转换器，内置功率MOSFET。其主控制环路提供快速的瞬态响应，无需外部补偿元件。该器件在宽输入电压范围内提供非常紧凑的解决方案，可实现2A输出电流，并具备优异的负载和线路调整率。EA8272采用同步模式工作，可在整个输出电流负载范围内实现更高效率。恒定导通时间控制操作提供极快的瞬态响应、简便的环路设计以及严格的输出电压调节。完整的保护功能包括短路保护、过流保护、欠压保护和热关断。EA8272所需的外部标准元件数量极少且易于获取，并采用节省空间的SOT563封装。

商品特性

内置130mΩ/75mΩ低RDS(ON)功率MOSFET
4.5V至16V输入电压范围
2A连续负载电流
静态电流低至350μA
输出电压可调低至0.8V
600kHz开关频率
快速瞬态响应
内部软启动
过流保护
自动恢复打嗝模式短路保护
输入欠压锁定保护
自动恢复过温保护
采用SOT-563封装

应用领域

分布式电源系统
网络通信产品
液晶电视与平板电视
笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	800mV~9V
	输出电流	2A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	350uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	过流保护；打嗝限流
