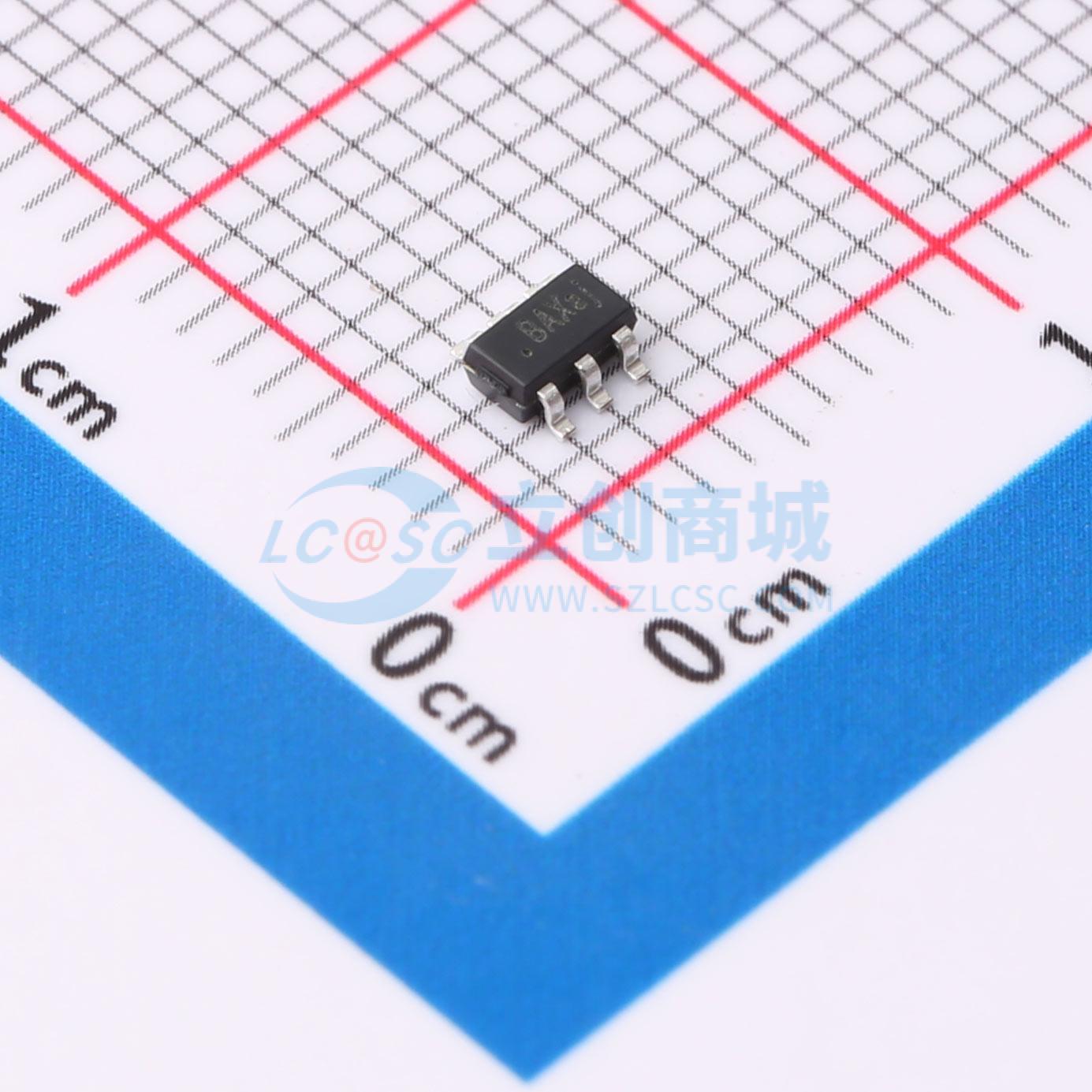

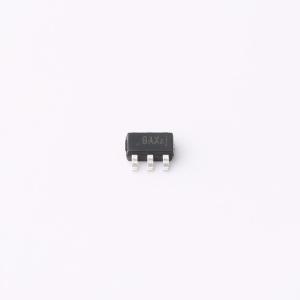

温馨提醒：图片仅供参考，商品以实物为准
YX8253FST26R
轻触三功能&长按SOS功能手电筒LED驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 功能驱动 YX8253F是一款采用轻触开关控制，可实现“100%亮—25%亮—暴闪—灭”四种模式循环转换的LED驱动芯片。芯片内部集成具有防抖功能的按键输入信号检测电路，可实现对轻触开关的检测，通过轻触开关控制LED完成全亮、25%亮和暴闪三种功能的变化，并可通过长按开关3S以上实现SOS模式工作。无需通过MCU编程即可实现多功能LED驱动应用。
- 品牌名称
- 裕芯
- 商品型号
- YX8253FST26R
- 商品编号
- C7431238
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.0471克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1A | |
| 工作温度 | -40℃~+85℃ |
商品概述
YX8253F是一款采用轻触开关控制，可实现“100%亮—25%亮—暴闪—灭”四种模式循环转换的LED驱动芯片。芯片内部集成具有防抖功能的按键输入信号检测电路，可实现对轻触开关的检测，通过轻触开关控制LED完成全亮、25%亮和暴闪三种功能的变化，并可通过长按开关3S以上实现SOS模式工作。无需通过MCU编程即可实现多功能LED驱动应用。YX8253F在三节干电池或一节锂电池供电情况可直接驱动1~3W LED。
商品特性
- 100%亮、25%亮、暴闪、灭循环模式
- 长按开关3s切换到SOS模式
- 工作电压：2.5V~5V
- 工作效率高达90%
- 高达1A的驱动电流能力
- 0.1μA睡眠模式电流
- 电池防反接
- SOT23-6绿色封装
应用领域
- 移动手电筒
- LED头灯
- LED驱动
