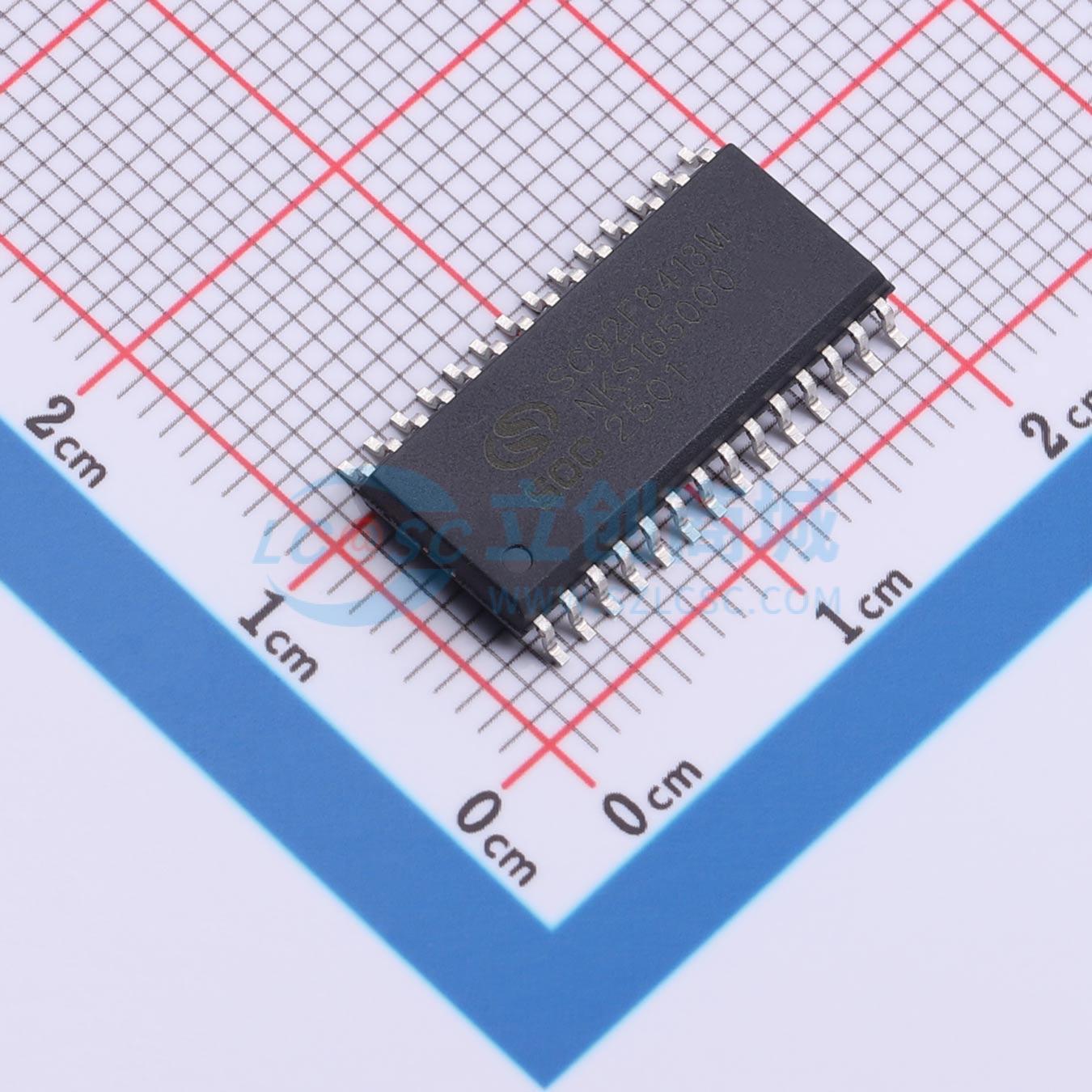

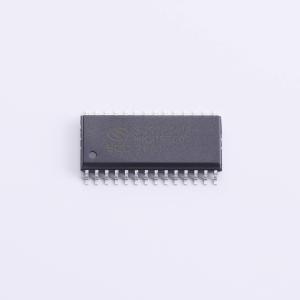

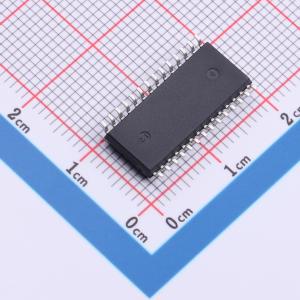

SC92F8413M28U

SC92F841X系列是增强型高速1T 8051内核工业级集成触控按键功能的闪存微控制器，其指令系统完全兼容传统8051产品系列。该系列内置一个23通道的可低功耗高灵敏度电容触控电路，此电路可选择在STOP模式下运行。此外，它还集成了16K字节Flash ROM、1K字节SRAM、128字节EEPROM、最多26个通用输入输出端口、13个可配置外部中断的输入输出端口、3个16位定时器、11路12位高精度模数转换器、6路独立10位脉宽调制输出、内部精度为±1%的高频24/12/6/2MHz振荡器和低频32kHz振荡器、可外接晶体振荡器、一个通用异步收发传输器，以及一个可在通用异步收发传输器、串行外设接口、两线式串行总线之间三选一的通信接口SSI。为提升可靠性并简化客户电路设计，该系列还内部集成了4级可选电压的低压复位电路、2.4V基准模数转换器参考电压等高可靠性电路。SC92F841X具备卓越的抗干扰性能和出色的触控按键性能，非常适用于各类需要触控按键和主控功能的场合，例如大小型智能家电、智能家居、物联网、无线通信、游戏机等工业控制与消费应用领域。

• 工作电压范围：2.4V ~ 5.5V
• 工作温度范围：-40℃ ~ 85℃
• 静电放电人体模型等级：MIL-STD-883J Class 3B
• 静电放电机器模型等级：JEDEC EIA/JESD22-A115 Class C
• 静电放电带电器件模型等级：ANSI/ESDA/JEDEC JS-002-2018 Class C3
• 电快速瞬变脉冲群抗扰度等级：EN61000-4-4 Level 4
• 提供SOP28、TSSOP28、SOP20、TSSOP20、SOP16封装
• 内核：1T 8051
• 闪存：16K字节Flash ROM，可重复擦写1万次
• 在应用编程功能：可通过代码选项配置为0K、0.5K、1K或16K
• 电可擦除可编程只读存储器：128字节，无需擦除操作，支持10万次写入，数据保存寿命超过10年
• 静态随机存取存储器：内部256字节加外部768字节
• 系统时钟源：内置高频24MHz振荡器，可编程分频为/1、/2、/4、/12；频率误差在2.4V~5.5V电压及-40℃~85℃温度范围内不超过±1%
• 内置高频晶体振荡器电路，支持外接2MHz~16MHz晶体振荡器，可编程分频为/1、/2、/4、/12
• 内置低频32kHz振荡器，可作为基本定时器时钟源并唤醒STOP模式，也可作为看门狗定时器时钟源
• 低电压复位：提供4.3V、3.7V、2.9V、2.3V四档复位电压可选，默认值为用户代码选项设定值
• 编程与仿真接口：2线JTAG接口
• 中断系统：支持Timer0、Timer1、Timer2、INT0~2、ADC、PWM、UART、SSI、Base Timer、TK共12个中断源；外部中断有3个中断向量，共13个中断引脚，均可设置为上升沿、下降沿或双沿触发；支持两级中断优先级设置
• 数字外设：最多26个双向可独立控制的输入输出端口，可独立使能上拉电阻；P0、P2口驱动能力分四级控制；所有输入输出端口具备大灌电流驱动能力；11位看门狗定时器，时钟分频比可选；3个标准80C51定时器；Timer2支持捕获功能；6路共用周期、独立可调占空比的10位脉宽调制输出，可同时输出三组互补带死区的波形；5个输入输出端口可作为1/2偏压的液晶显示器公共极输出；1个独立通用异步收发传输器；1个可在通用异步收发传输器、串行外设接口、两线式串行总线间选择的通信接口SSI；集成16位×16位硬件乘除法器
• 模拟外设：23通道可低功耗高灵敏度触控电路，高灵敏度模式适用于隔空按键、接近感应等应用，抗干扰性强；支持低功耗模式；提供全套开发支持；CMOD引脚需外接103电容到地
• 模数转换器：11路12位精度；内置2.4V基准参考电压；参考电压可选择电源电压或内部2.4V基准；内部一路通道可直接测量电源电压；可设置转换完成中断
• 省电模式：支持IDLE模式，可由任何中断唤醒；支持STOP模式，可由INT0~2、基本定时器和触控电路唤醒
