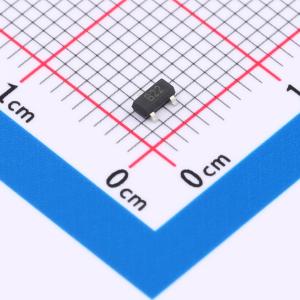

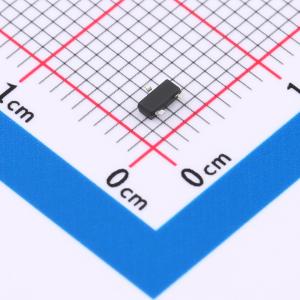

温馨提醒：图片仅供参考，商品以实物为准
VBZ3407A
1个P沟道 耐压:20V 电流:4.8A
- 描述
- 台积电流片，长电科技封装；是一款单P型场效应管，采用Trench工艺制造，适用于多种电源和功率控制应用，包括但不限于便携式电子设备、电源管理、电池充放电控制和LED照明等领域的模块设计。SOT23；P—Channel沟道,-20V；-4A；RDS(ON)=60mΩ@VGS=4.5V,VGS=±12V；Vth=-0.5~-1.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VBZ3407A
- 商品编号
- C7429164
- 商品封装
- SOT-23(TO-236)
- 包装方式
- 编带
- 商品毛重
- 0.042433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.8A | |
| 导通电阻(RDS(on)) | 35mΩ@10V | |
| 耗散功率(Pd) | 1.6W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.4nC@2.5V | |
| 输入电容(Ciss) | 835pF@10V | |
| 反向传输电容(Crss) | 155pF@10V | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 180pF |
商品特性
- 沟槽功率MOSFET
- 最高结温175 °C
- 极低的栅漏电荷（Qgd）可降低穿越平台电压（Vplateau）时的功率损耗
- 100%进行栅极电阻（Rg）和非钳位感性开关（UIS）测试
- 符合RoHS标准
- 无卤
应用领域
- 电源
- 次级同步整流
- DC/DC转换器
- 电动工具
- 电机驱动开关
- DC/AC逆变器
- 电池管理
