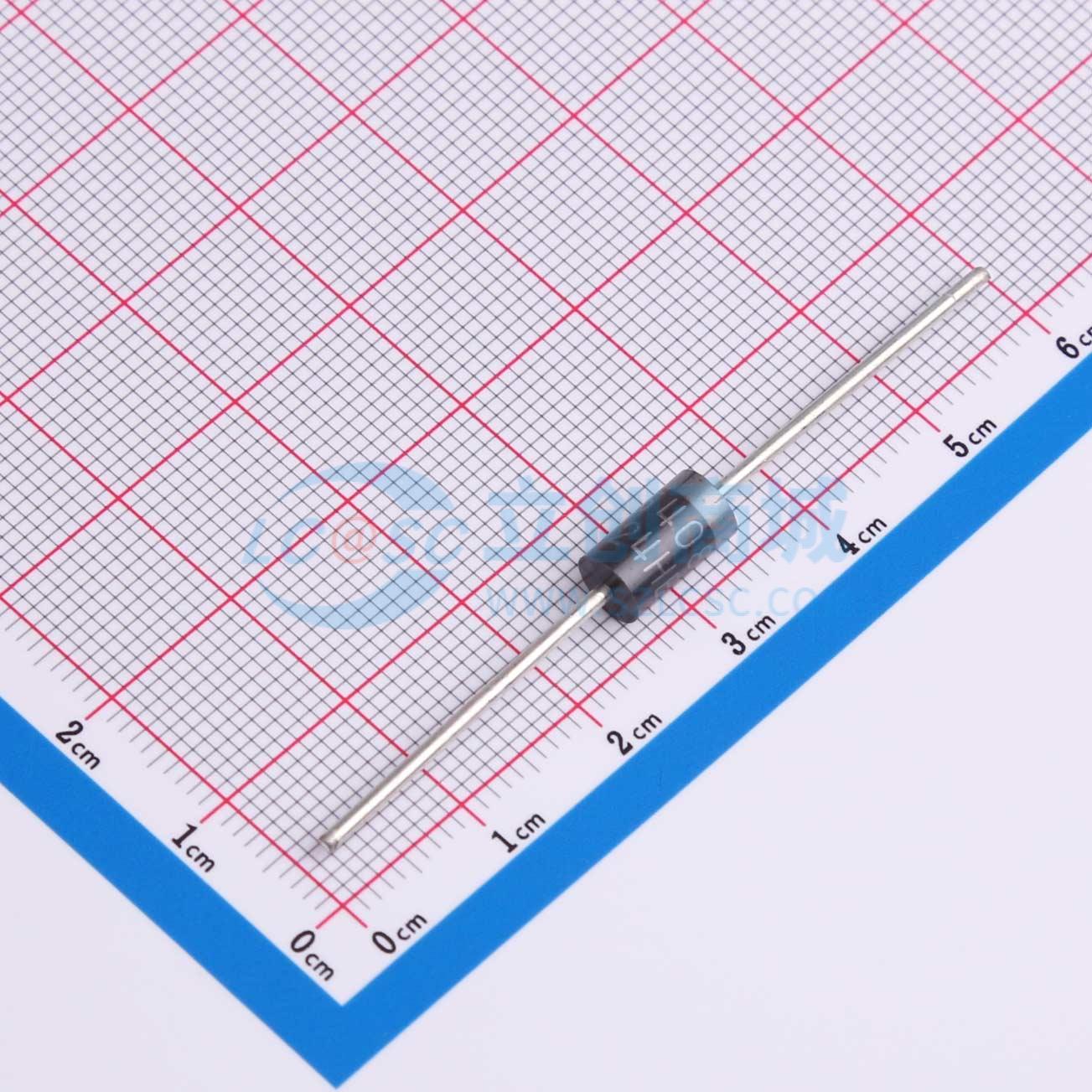

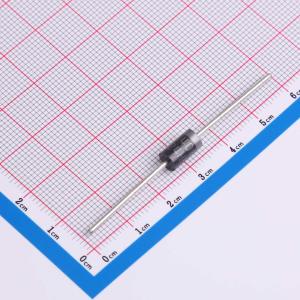

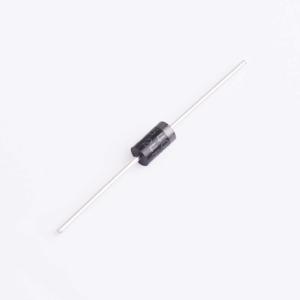

1N5408G
1kV 3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 轴式引线封装使散热好，GPP芯片工艺使高温漏电小，可靠性高。应用：AC-DC变换高压整流或者PFC启动电路。
- 品牌名称
- NH(纽航)
- 商品型号
- 1N5408G
- 商品编号
- C7428221
- 商品封装
- DO-27
- 包装方式
- 盒装
- 商品毛重
- 1.139918克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 1.1V@3A | |
| 直流反向耐压(Vr) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 5uA@1000V | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 工作结温范围 | -65℃~+150℃ |
商品概述
通用整流器 电压：50~1000 伏特 电流：3.0 安培 DO - 27(DO - 201AD) 标记和极性 1N540xG = 型号，x = 0,1,2,4,6,7,8 NH = 牛航商标 FFDDK = 热控代码，根据实际情况变化 最大额定值（除非另有说明，额定值为环境温度 25°C 时） 电气特性（除非另有说明，额定值为环境温度 25°C 时） 热特性（除非另有说明，额定值为环境温度 25°C 时） 注：1. 脉冲宽度 < 300 μs，占空比 < 2%；2. 印刷电路板安装有 0.1×0.1×(0.154×2.54mm) 铜焊盘区域
商品特性
- 玻璃钝化芯片结
- 低正向压降，实现高效率
- 低漏电流，确保高可靠性
- 高正向浪涌能力，保证高可靠性
- 引脚：镀轴向引线，可根据 MIL - STD - 750 方法 2026 进行焊接
- 安装位置：任意
- 无铅：无铅涂层，符合 RoHS 标准
- 重量：约 1.05 克（0.0353 盎司）
应用领域
- 用于高频逆变器、AC/DC 转换器、DC/DC 转换器、LED 驱动器等应用
